商用自动旋转烧烤设备结构设计方案

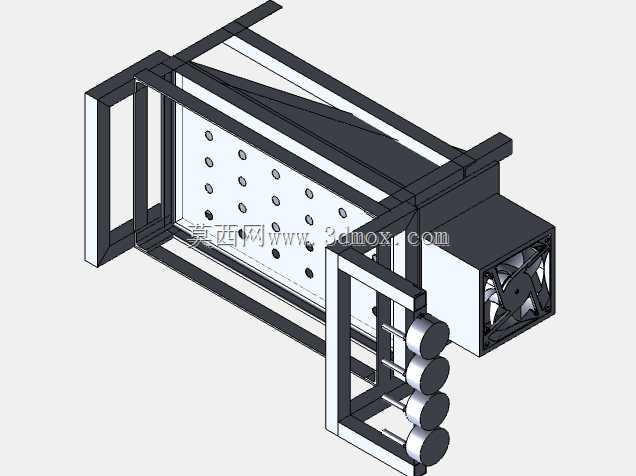

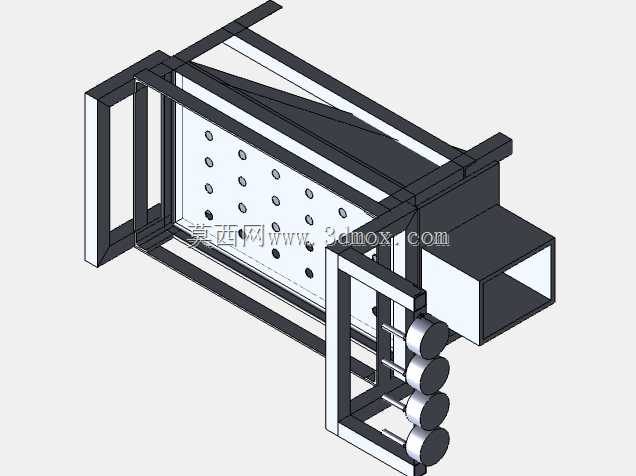

这款自动烧烤设备的结构设计，核心瞄准商用餐饮门店、户外集中烧烤摊点、自助餐饮区这类高频出餐的应用场景，解决传统人工翻烤存在的烤品受热不均、人力值守成本高、翻烤频次难统一导致的成品口感差异问题。从实际使用需求出发，设备整体采用框架式承载结构，主体支撑框架选用矩形截面型材拼接，焊接后做整体应力消除处理，避免长期高温工况下出现结构形变，框架外侧预留的安装面可直接适配嵌入式台面安装或者独立落地放置两种场景，安装边界预留了10mm的调节余量，可适配现场台面的不平整误差。

设备核心的旋转驱动单元布置在机身侧端，采用多输出轴并行排布的结构，每根输出轴对应一个烤签装夹位，装夹端做了弹性自适应结构，可适配直径3mm到8mm的常规金属烤签、竹签，装夹后无需额外锁止即可随轴同步转动，转动速率设计为每分钟6转，这个转速是经过多轮烤品测试确定的，既不会因为转速过快导致烤品上的调料、油脂甩出，也不会因为转速过慢出现单侧烤焦的问题，转动过程中整根烤签上的食材可以均匀接触热源，每一面的受热时长偏差控制在0.2秒以内，烤品成熟度一致性远高于人工翻烤。

热源区域布置在框架中部的镂空承载区，镂空板采用密集冲孔结构，孔位排布经过热流仿真优化，可让下方热源的热流均匀向上传导，同时烤品滴落的油脂可以顺着孔位流入下方的接油槽，接油槽采用抽拉式结构，与主体框架之间留有5mm的装配间隙，日常清洁时可直接抽出清理，无需拆解设备主体结构。机身侧端的驱动单元外侧做了隔热挡板，挡板与驱动模块之间留有20mm的空气隔热层，避免热源持续烘烤驱动部件导致的寿命衰减，驱动模块的走线全部隐藏在框架型材的内腔中，外部无裸露线缆，既符合餐饮场景的卫生要求，也避免高温、油污对线缆的腐蚀。

从安装尺寸来看，设备整体宽度控制在600mm，长度1200mm，高度350mm，这个尺寸刚好适配多数商用烧烤店的标准操作台宽度，放置在台面上不会占用过多的操作空间，同时单次可装夹16串烤品，每小时出餐量可达到300串以上，完全能满足中小型餐饮门店的高峰出餐需求。设备的旋转传动采用齿轮啮合结构，相邻输出轴之间的传动齿轮间隙控制在0.1mm以内，转动过程无卡顿、无异常异响，齿轮材质选用耐高温的工程塑料，长期在60-80摄氏度的工况环境下不会出现形变、齿面磨损过快的问题，日常维护仅需每三个月在齿轮啮合处涂抹少量耐高温润滑脂即可，维护成本极低。

设计过程中特意规避了传统自动烧烤设备容易出现的卡签、转不动的问题，装夹口做了导向倒角，烤签插入时可自动对准装夹中心，即使操作人员快速插签也不会出现卡滞；同时整个旋转单元的负载冗余设计达到了额定负载的2倍，即使单根烤签挂载重量达到500g的大块食材，也能平稳转动，不会出现转速下降、停转的问题。框架的边角全部做了R5的圆角处理，避免操作人员在拿取烤品、清洁设备时被尖锐边角划伤，所有与食材、操作人员接触的外露结构件都做了表面抛光处理，无毛刺、无卫生死角，符合餐饮设备的食品安全接触要求。

设备的进风结构设计在框架底部，采用自然进风的方式为热源补充氧气，进风口做了防虫网结构，避免杂物、虫类进入设备内部，同时进风的气流方向经过导流设计，不会直吹烤品导致表面温度骤降，保证烤品的烤制温度稳定维持在180-220摄氏度的合适区间。接油槽的深度设计为30mm，单次可容纳2小时高峰烤制产生的废油，不会出现溢油问题，接油槽表面做了不粘涂层处理，清理时仅需用湿抹布擦拭即可去除残留油污，大幅降低日常清洁的工作量。
