筒仓顶部气动输送配套缓冲装置

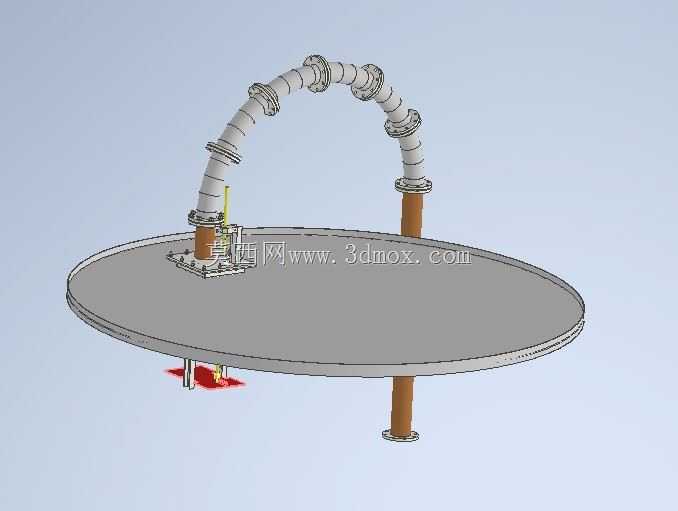

在散料气力输送的仓储进料环节，很多现场都会遇到高速料流直接冲击筒仓顶部结构、或者料流偏载导致仓内布料不均的问题，这套安装在筒仓顶部的缓冲结构，就是针对这类工况做的定向设计。从结构布局来看，圆形盖板直接匹配筒仓顶部的法兰安装接口，盖板上预留的两处管道接口通过拱形弯管连通，其中一处接口对接仓顶的进料管路，另一处则连通仓内的落料空间，料流进入弯管后会沿拱形管壁完成一次导向减速，避免高速携带的粉料、颗粒料直接冲刷仓顶盖板或者直冲仓底，减少物料破碎率的同时，也能降低料流冲击带来的结构振动与仓壁磨损。

设计阶段首先要考虑的是安装边界，盖板的外径需要完全覆盖筒仓顶部的人孔或者进料口法兰，预留的螺栓孔位要和现场仓顶的预埋法兰孔距完全匹配，避免现场二次扩孔改动；伸出盖板下方的支撑柱长度要根据仓顶内部的加强筋位置确定，保证支撑脚能落在仓顶的承重结构上，避免料流冲击时盖板出现局部变形。拱形弯管的曲率半径不能过小，否则会增大气力输送的风阻，导致管路堵料，通常弯管的曲率半径取管道公称直径的6-8倍，既能保证料流顺畅转向，也能控制整体结构的高度，不会因为弯管过高额外增加仓顶的风阻载荷。

从功能特性来看，这套结构不需要额外配置动力元件，完全依靠管路的导向结构实现缓冲，日常运行几乎没有维护点，适合粮食、塑料粒子、建材粉料等各类散料的正压、负压气力输送场景。弯管段采用分段法兰连接的结构，当管壁长期受料流冲刷出现磨损时，可以单独更换磨损的管段，不需要整体拆卸整套装置，降低后期运维的成本。盖板上除了进出料的管道接口，还预留了排气接口的安装位，可以对接仓顶的除尘排风管路，避免进料过程中仓内正压导致的粉尘外溢。

实际选型适配时，需要根据现场的输送风量、物料特性调整管道的公称直径，对于磨琢性较强的物料比如石英砂、水泥熟料，弯管内壁可以额外粘贴耐磨陶瓷衬层，延长部件的使用寿命；对于粮食类的热敏性物料，则要控制弯管内壁的粗糙度，避免物料残留挂壁引发霉变。安装时要注意拱形弯管的朝向，让出料口的方向对准仓内的中心位置，避免料流长期冲刷单侧仓壁，同时支撑柱与仓顶结构的连接要采用减震垫片，减少输送过程中的振动传递到仓体结构上。

很多现场在做筒仓进料系统改造时，容易忽略仓顶缓冲结构的设计，直接将进料管插入仓内，运行一段时间后就会出现仓顶被磨穿、物料破碎率超标、仓内偏载导致仓体受力不均等问题，这套缓冲结构通过拱形流道的设计，在不额外占用仓内有效存储容积的前提下，完成料流的减速与导向，同时盖板本身可以兼做仓顶的检修口盖板，不需要在仓顶额外开设安装孔位，适配各类新建筒仓以及老旧仓体的进料改造场景。结构上所有的连接法兰都采用标准公称压力等级，能和常规的气力输送管路配件直接互换，不需要定制特殊的转接件，降低现场安装的适配难度。
