桌面级3D打印耗材挤出生产装置结构设计

这套挤出装置主要面向桌面级3D打印耗材的小批量制备、耗材配方验证场景，区别于工业级大规模耗材生产线的庞大体积，整体采用台板式安装布局，所有功能组件均固定在一块平整的安装基板上，不需要额外搭建大型机架，适合实验室、创客空间、小型工作室这类场地有限的场景使用，既可以用来生产PLA、ABS这类常见的FDM3D打印耗材，也能满足新材料研发过程中小批量试制耗材的需求，避免大批量生产线调机浪费原料的问题。

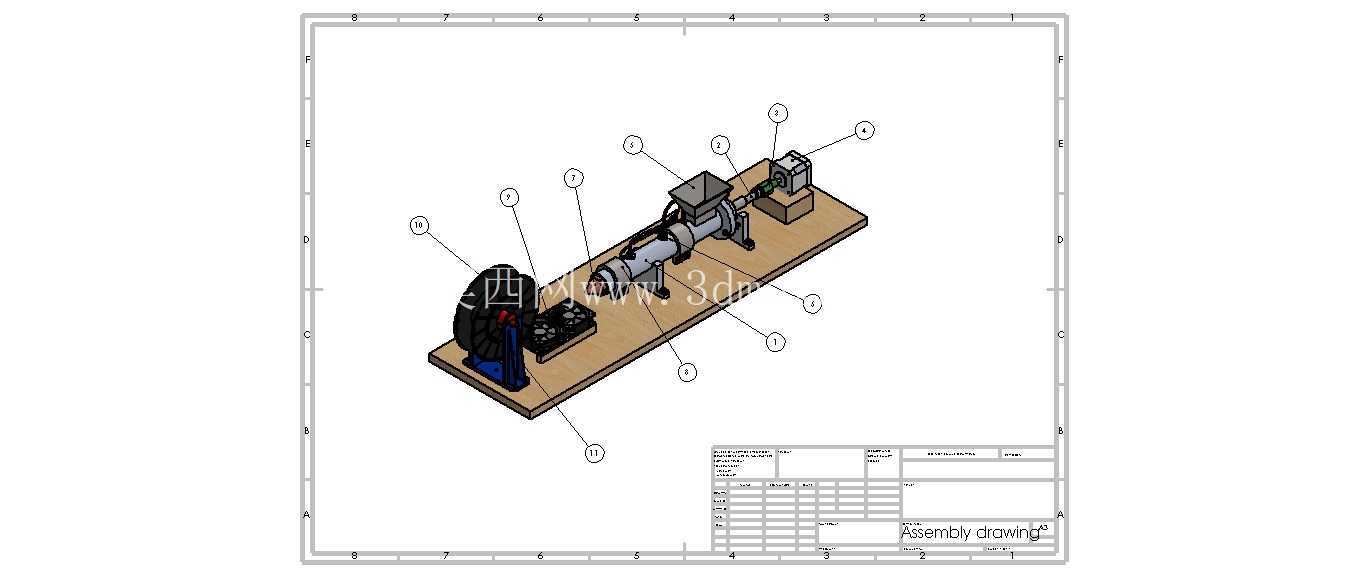

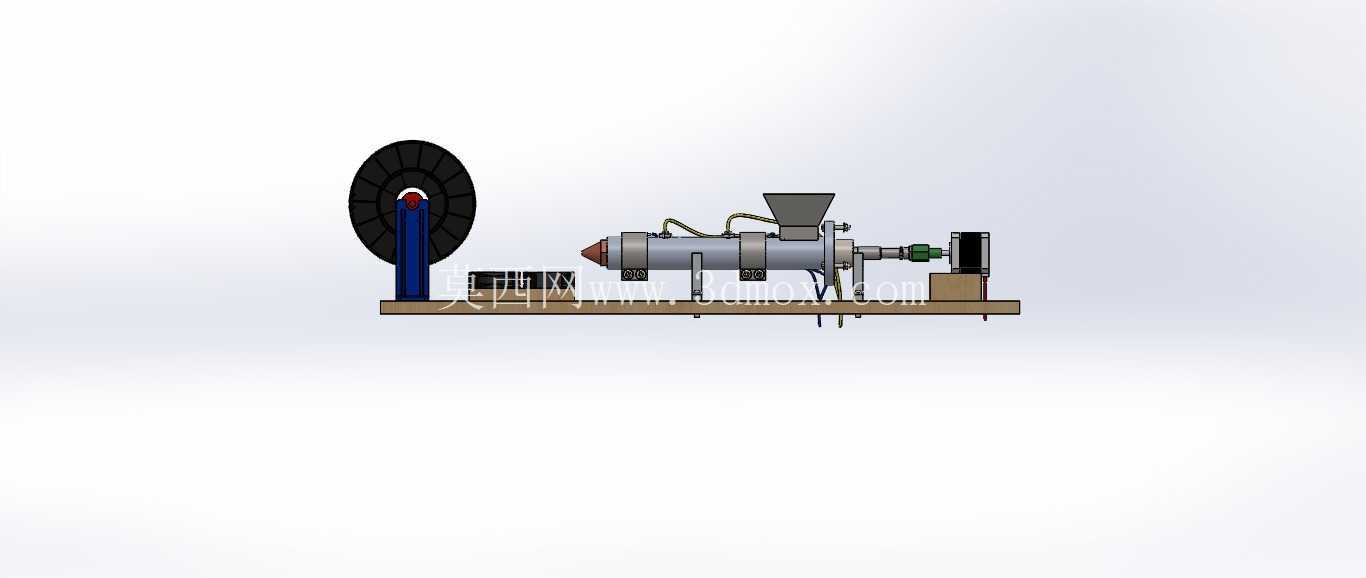

从功能实现逻辑来看，整套装置沿着料流方向依次排布了料斗、加热熔融段、挤出模头、冷却定型段、牵引收料组件，同时配套了驱动电机、传动结构、控制元件。原料颗粒从上方的料斗投入后，进入带加热圈的料筒区域，料筒内部的输送螺杆在电机驱动下匀速转动，一边将熔融状态的原料向前推送，一边保证料筒内压力均匀稳定，让原料充分塑化后从端部的定型模头挤出，形成固定直径的丝材；刚挤出的高温丝材经过冷却段快速定型后，由牵引轮以恒定速度牵拉，保证丝材直径公差控制在3D打印设备可接受的范围内，最终可以直接收卷成标准耗材盘，供FDM3D打印机使用。

设计过程中优先考虑了组件的拆装便利性，所有功能模块都采用独立安装座固定在基板上，不需要整体拆解设备就能单独更换加热圈、螺杆、模头这些易损部件，也可以根据试制材料的特性更换不同长径比的螺杆，或是调整加热段的温度区间，适配不同熔融温度的耗材原料。比如加工PLA耗材时可以降低加热段温度，缩短冷却段长度；加工ABS这类需要更高熔融温度的材料时，就可以更换更高功率的加热元件，调整牵引速度匹配材料的冷却速率。

安装边界方面，整套装置的基板采用矩形平板结构，所有组件的投影均不超出基板边缘，安装时只需要保证基板放置平面水平，预留出前后左右各100mm的操作空间即可，不需要额外的地基固定；基板上的安装孔位按照标准型材间距排布，既可以直接放置在工作台面上使用，也可以通过螺栓固定在铝型材机架上，拓展成连续生产线的一部分。装置的操作侧预留了足够的空间，方便操作人员调整牵引轮压力、清理模头溢出的余料、观察丝材挤出状态，不会因为组件排布过于紧凑导致操作干涉。

结构细节上，驱动电机通过联轴器直接和螺杆连接，减少了中间传动环节的间隙，保证螺杆转速稳定，避免因为转速波动导致挤出丝材直径忽粗忽细；料斗采用上宽下窄的锥斗结构，内壁做了光滑处理，减少原料颗粒的架桥现象，保证下料连续均匀；牵引轮采用了防滑橡胶包覆层，配合可调压力的压轮，既能稳定牵拉丝材，也不会因为压力过大把尚未完全冷却的丝材压变形；所有电气控制元件都集中排布在基板的一侧，走线沿着基板边缘的线槽布置，避免高温区域的线路老化，也方便后期检修排查线路故障。

在实际使用场景中，这套装置既可以作为3D打印耗材研发的试验设备，帮助材料开发者快速验证新配方的挤出工艺参数，也能满足个人用户自制耗材、回收废弃3D打印件重新造粒拉丝的需求，相比大型工业挤出设备，其能耗更低、操作门槛更低，调整参数后短时间内就能看到挤出效果，不需要长时间的生产线预热和物料排空过程。同时整套结构的零件通用性较强，大部分标准件都可以直接从市场采购，加工件的结构也不复杂，后期维护更换零件的成本较低，适合非工业量产场景下的耗材制备需求。
