工业用R型带尾防松开口销结构设计

在各类机械设备的销轴连接场景中，开口销是防止销轴轴向窜动、避免连接副松脱的核心小尺寸紧固件，这款R型带尾开口销的设计，完全围绕现场装配的实际痛点展开，区别于传统直槽开口销需要弯折尾部的操作逻辑，其结构形态更适配快装快拆的运维需求。从实际应用场景来看，这类开口销大量覆盖在阀门阀杆与手柄的连接位、仪器仪表的铰接销轴处、小型农机的连杆铰接端、轻工设备的门轴锁止位，甚至民用五金的折叠结构铰接点，只要是存在销轴穿装、需要限制销轴脱出的位置，都能见到这类零件的身影，尤其是需要反复拆装调试的设备部位，相比需要破坏尾部才能拆卸的普通开口销，这款结构的复用率能提升数倍。

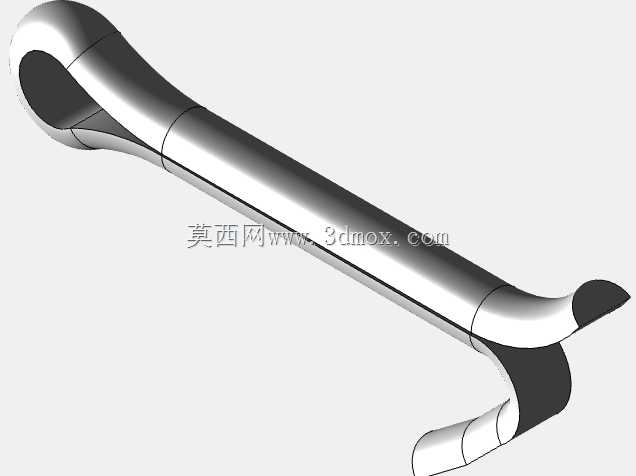

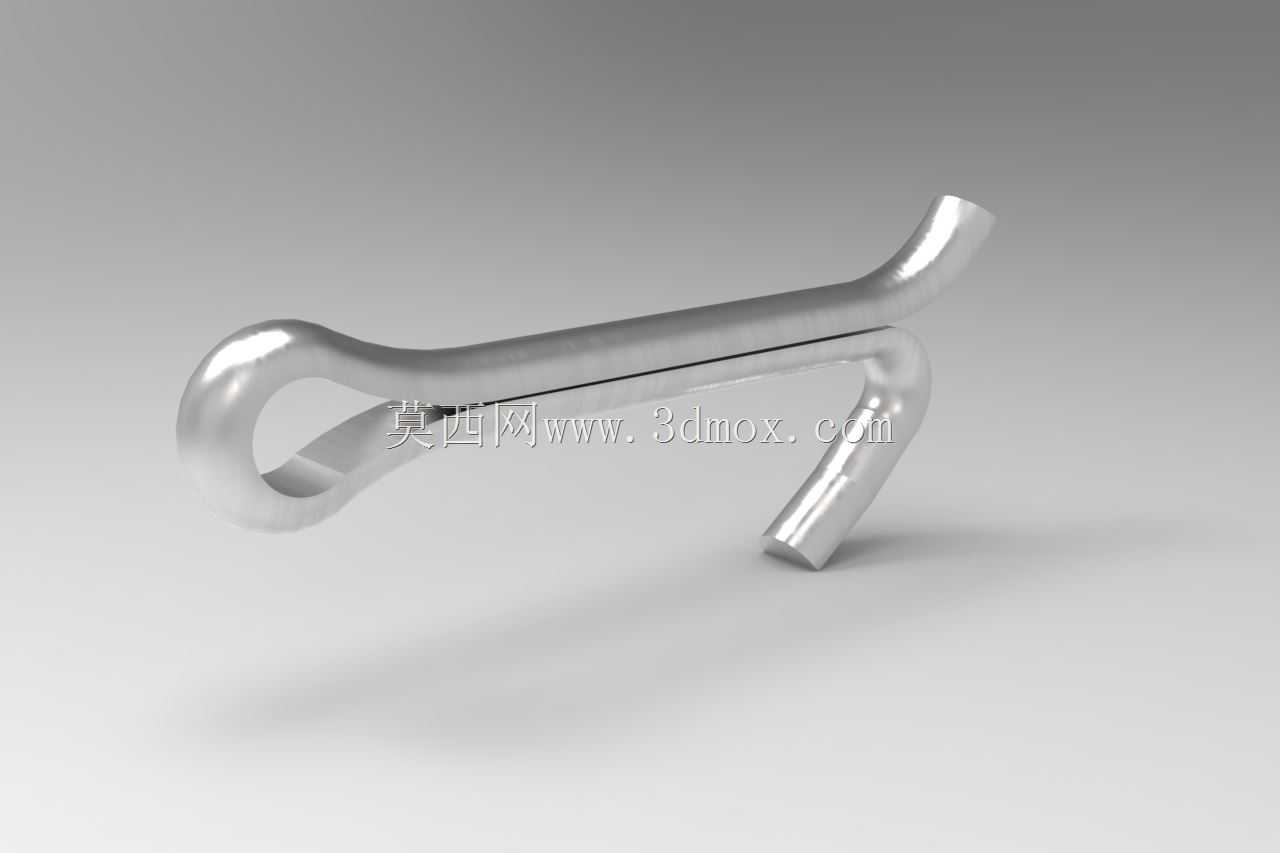

从功能特性上看，这款开口销采用单环圈加双弯折支脚的结构，其中一个支脚为平直段，另一个支脚做了向外的弧形弯折，装配时只需要将平直支脚对准销轴端部的径向销孔穿入，待环圈完全贴靠销轴外壁后，弯折支脚会自然卡在销轴的另一侧外壁，不需要额外工具弯折尾部，就能形成双向的锁止力，既可以阻挡销轴从连接孔中轴向滑出，又能避免自身因为设备振动从销孔中脱出。在长期受振动的工况下，传统直开口销如果尾部弯折不到位，很容易在持续振动下出现尾部回弹、销体脱出的问题，而这款R型结构的两个支脚在穿装完成后，自身的弹性形变会持续对销轴外壁施加抱紧力，环圈部位的圆弧过渡也不会因为应力集中出现断裂，抗疲劳性能相比普通开口销有明显优势。

设计思路上，这款零件的建模完全遵循等强度设计原则，环圈部位的曲率半径经过反复校核，既保证穿装时手指或者尖嘴钳可以方便施力，又不会因为环圈过大占用过多的装配空间，两个支脚的过渡位置做了圆弧倒角处理，避免穿装时锐边划伤操作人员，也防止应力集中导致支脚在反复拆装过程中出现断裂。平直支脚的端部做了微小的锥度导向，在对准销孔时不需要完全同轴就能顺利穿入，降低现场装配的对位难度，弯折支脚的末端做了向外的微翘处理，拆卸时只需要用一字螺丝刀撬动翘边就能快速将销体拔出，不需要像普通开口销那样先掰直尾部再敲出，大幅缩短运维拆装的时间。

从外形尺寸与安装边界来看，这款开口销的适配销轴直径覆盖常用的3mm到12mm区间，对应不同销轴直径的销体线径做了匹配设计，线径与销孔的间隙控制在0.1mm到0.2mm之间，既不会因为间隙过大导致锁止旷量，也不会因为间隙过小出现穿装卡顿。环圈的外径比适配销轴的直径大2mm左右，保证穿装到位后环圈能完全卡在销孔的外侧，不会滑入销孔内部，弯折支脚的长度比平直支脚短1.5倍线径的距离，避免穿装时支脚与连接部位的其他零件发生干涉。安装时需要注意的边界条件是，销轴穿出连接副的外露长度需要至少大于销体线径的1.5倍，保证销孔完全露出，同时销轴外侧需要预留至少一个环圈厚度的操作空间，方便穿装时施力，弯折支脚的一侧不能有紧贴的刚性壁面，要留出至少1mm的间隙保证支脚能顺利卡入销轴外壁。

在实际选型过程中，需要根据销轴的实际直径匹配对应规格的开口销，不能用大规格的销体强行穿入小销孔，也不能用小线径的销体适配大直径销轴，前者会导致销体变形无法形成有效锁止，后者会因为锁止力不足在振动工况下出现脱出。另外这类开口销的材质通常选用弹性较好的弹簧钢或者不锈钢，表面做防锈处理，在户外或者腐蚀工况下选用不锈钢材质时，要注意支脚的弹性模量变化，适当调整线径保证足够的抱紧力，避免因为材质偏软导致锁止失效。建模过程中，支脚的弯折角度经过多次迭代，最终确定的角度既能保证穿装时的阻力最小，又能在装配完成后提供足够的卡紧力，不会因为设备运行中的持续振动出现松脱，环圈与支脚的过渡位置做了变曲率处理，减少弯折处的应力集中，提升零件的反复拆装寿命，正常工况下可以实现数十次拆装不出现塑性变形，满足设备全生命周期的运维需求。
