商用建筑入口倾斜面板钢质雨篷结构

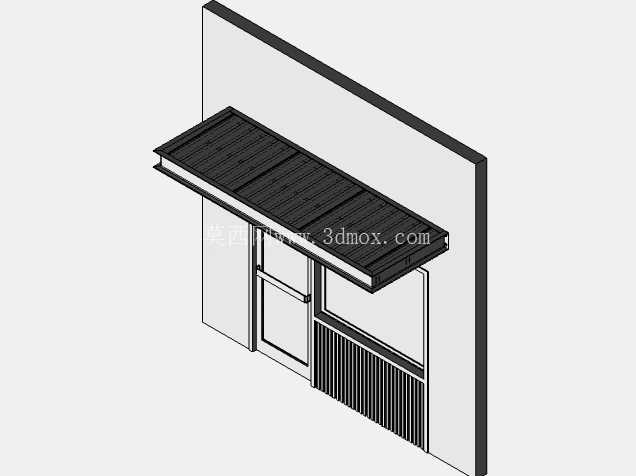

日常做商业门店、工业附属建筑入口配套结构设计时，这类倾斜面板钢顶篷是很常见的选型，不少临街商铺、厂区辅助用房的入口区域，都会采用这类构件解决入口区域的遮雨、遮阳需求，避免雨天雨水直接顺着墙面流到入口台阶造成湿滑，也能在夏季减少正午阳光直射入口玻璃，降低室内冷量损耗。从实际安装场景来看，这类顶篷的固定端完全贴合建筑外墙立面，不需要额外做落地支撑结构，不会占用入口前方的通行空间，对于宽度较大的双开玻璃门入口适配性很好，不会像立柱式雨篷那样阻碍人员进出、也不会影响入口处的货物搬运动线。

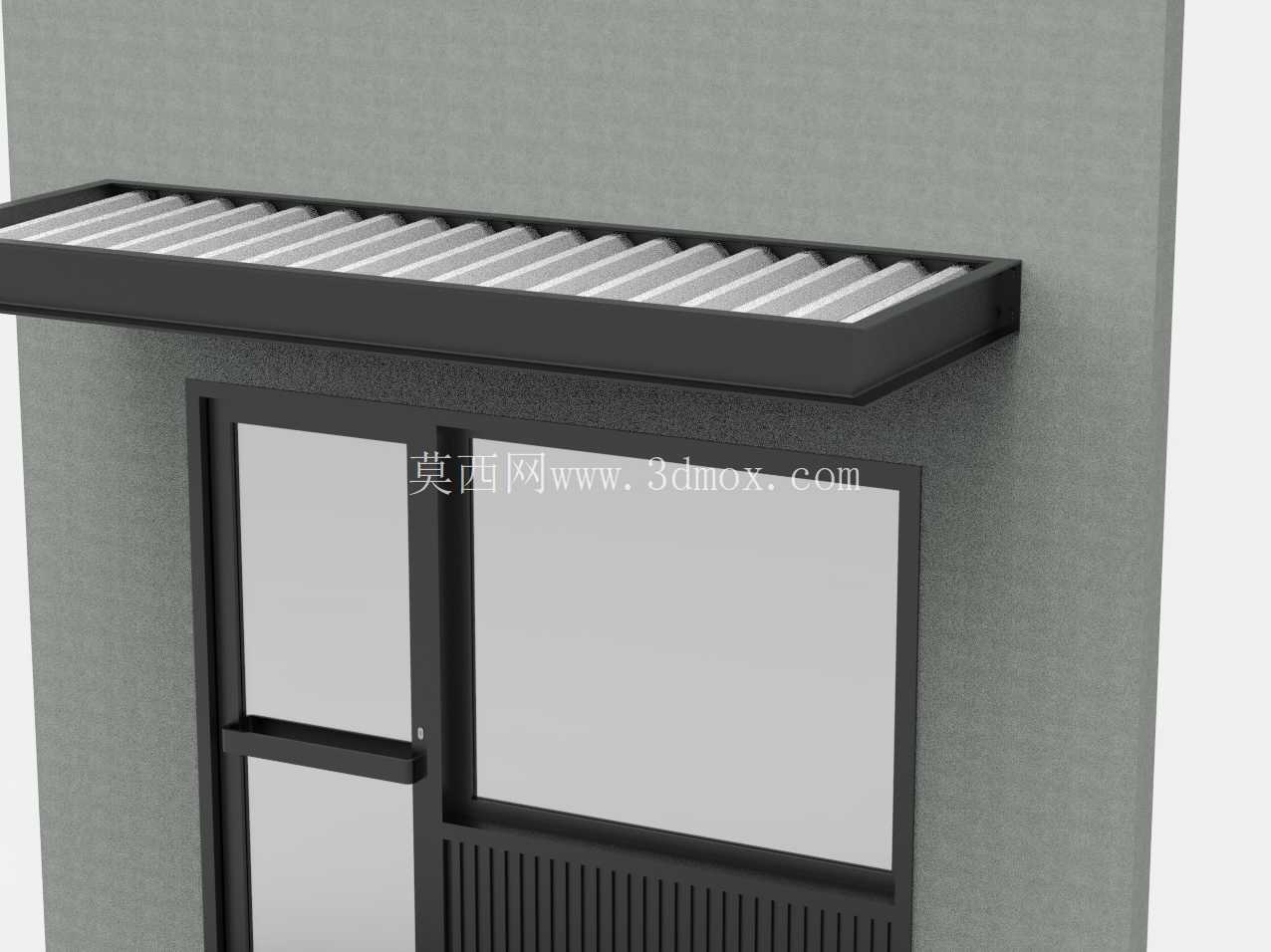

尺寸层面，这款钢顶篷的幅面做到41又3/4英寸进深、120英寸总宽度，换算为公制单位大概是1060mm的外伸长度、3048mm的总宽度，刚好能覆盖常规双开玻璃门加侧边固定窗的整个入口区域，外伸长度的设定是经过实际排水验证的，雨天时雨水顺着倾斜面板流下不会被风刮到入口门扇上，同时也不会因为外伸过长导致结构负载过大、增加外墙固定点的受力负担。面板采用带肋条的倾斜排布设计，倾斜角度设置在12度左右，这个角度既不会因为坡度过缓导致积水积灰，也不会因为坡度过陡让落下的雨水飞溅到入口前方的通行区域，每一条肋条都顺着排水方向布置，能快速将面板上的雨水导向前端的集水边，统一排到入口两侧，避免雨水顺着篷体边缘无序滴落。

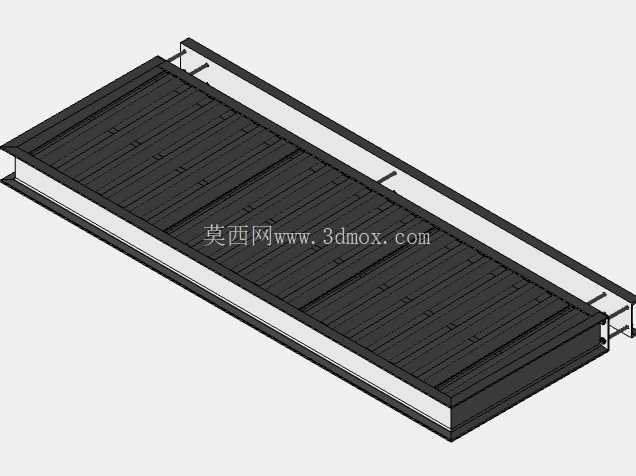

结构设计上，整个篷体采用边框式承载结构，外侧的封闭边框既可以作为肋条面板的安装固定基座，也能形成完整的闭合受力框架，将面板承受的风载、雨雪荷载均匀传递到后侧与墙体连接的固定点上，固定点采用膨胀螺栓与建筑墙体的结构层连接，不需要破坏原有墙面的防水层，安装时只需要在墙体对应位置打孔植入固定件，再将整体篷体吊装对位锁紧即可，施工效率比现场焊接的传统雨篷高很多。边框的前端做了下折的滴水边设计，雨水流到前端后会顺着滴水边直接落下，不会顺着边框下侧回流到墙体与篷体的连接缝隙处，长期使用也不会出现连接位置渗水、墙面返潮发霉的问题。

从功能适配性来看，这款顶篷的面板采用间隙式肋条结构，和全封闭的实体面板相比，自重更轻，对墙体的负载要求更低，同时肋条之间的间隙可以过滤掉部分直射阳光，让入口区域的光线不会过于昏暗，又能完全阻挡雨水直接落下，兼顾了遮阳挡雨的实用性和入口区域的采光需求。篷体整体采用钢质材质，表面做了耐候喷塑处理，能适应户外的日晒雨淋环境，不会因为长期户外使用出现锈蚀、漆面脱落的问题，日常维护只需要定期清理肋条缝隙里堆积的落叶、灰尘即可，不需要做额外的防腐维护。

建模过程中需要重点关注几个结构细节：一是后侧与墙体连接的安装孔位要预留足够的调节余量，方便现场安装时适配墙面的不平整误差，避免因为墙体施工偏差导致篷体安装后倾斜；二是肋条与边框的连接要采用满焊固定后再打磨平整做表面处理，避免长期受风压震动出现焊点脱开的问题；三是倾斜角度的公差要控制在±1度以内，角度偏差过大会导致排水方向偏移，出现局部积水的问题；四是前端滴水边的下折高度要不小于20mm，才能有效阻断雨水的回流路径，避免出现爬水现象。另外在做结构校核时，要按照当地的基本雪压、风压值计算固定点的受力，确保每个固定点的拉拔力都能满足极端天气下的负载要求，避免大风天气下篷体出现松动脱落的安全隐患。这类构件虽然不属于大型核心设备，但作为建筑入口的配套功能件，细节设计的合理性直接影响长期使用的体验，很多现场出现的雨篷漏水、固定松动、排水飞溅的问题，本质都是设计阶段没有考虑到实际使用中的细节边界，比如没有预留安装调节量、滴水边高度不足、排水坡度设置不合理这些看似微小的问题，都会在投入使用后很快暴露出来，增加后期的维护成本。
