传动用渐开线齿形锥齿轮结构设计

　　在相交轴动力传递的工况场景中，锥齿轮是不可替代的核心传动部件，常见于差速机构、机床主轴转角传动、农业机械动力换向单元、工业减速器转角输出端等场景，用来实现两相交轴之间的旋转运动与扭矩传递，常规适配的轴交角多为90度，也可根据设备布局需求调整为其他角度。这类锥齿轮的齿形采用渐开线锥齿结构，设计过程中首先要匹配传动比要求，确定分锥角参数，保证啮合过程中两轮的节锥面能够纯滚动接触，避免出现滑动摩擦带来的齿面磨损加剧问题。齿宽的选取需要结合承载扭矩核算，过窄的齿宽会导致单齿接触应力过大，容易出现断齿失效，过宽则会提升加工难度，同时在装配误差存在时容易出现齿端载荷集中，反而降低承载能力。

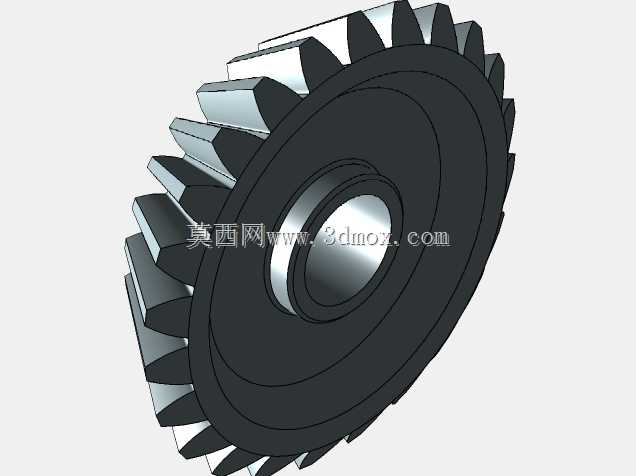

　　从结构上看，这款锥齿轮采用辐板式结构，中心设置阶梯安装孔，大直径段用于与传动轴的轴肩定位，小直径段可配合锁紧螺母实现轴向固定，轮毂部分的厚度经过强度核算，能够传递额定扭矩下的剪切应力，避免轮毂与轴配合处出现压溃失效。轮缘部分的厚度满足齿根强度要求，齿根过渡圆角经过优化，可降低应力集中系数，提升齿轮的疲劳寿命。辐板部分连接轮毂与轮缘，在保证整体刚度的前提下尽可能减少材料用量，降低零件自身转动惯量，适合中高速传动场景下使用，减少启停过程中的惯性冲击。

　　在安装边界方面，齿轮的背锥面可作为装配基准面，与轴承端盖或者轴套端面贴合，保证轴向定位精度，安装时需要调整两锥齿轮的安装距，保证轮齿的接触斑点位于齿面中部，沿齿高与齿长方向的接触比例符合传动精度要求，避免出现偏载导致的早期失效。齿面的加工精度等级适配通用工业传动场景，可满足多数中载、转速适中的设备使用需求，不需要过高的加工精度带来不必要的成本提升。在实际选型应用中，需要核对配对齿轮的齿数、模数、压力角、齿顶高系数等基本参数，保证参数完全一致才能实现正确啮合，同时要根据传动系统的润滑条件，选择合适的润滑方式，油润滑时需保证齿轮啮合面能够被润滑油充分覆盖，带走啮合产生的热量与磨屑，脂润滑则需定期补充润滑脂，避免干摩擦。

　　这类锥齿轮在设计建模过程中，先通过参数化方式确定分锥、顶锥、根锥的基准面，再通过渐开线齿形方程生成单个齿廓，沿分度圆锥面阵列得到全部轮齿，之后对轮毂、辐板、轮缘部分进行布尔运算合并实体，最后对齿根、安装孔边缘等位置添加圆角特征，避免应力集中，建模过程中需严格控制各锥面的角度公差，保证生成的齿形与实际加工工艺匹配，可直接导入CAM模块生成加工代码，也可用于装配干涉检查、运动仿真分析，验证传动过程中是否存在卡滞、干涉问题，提前优化结构参数。
