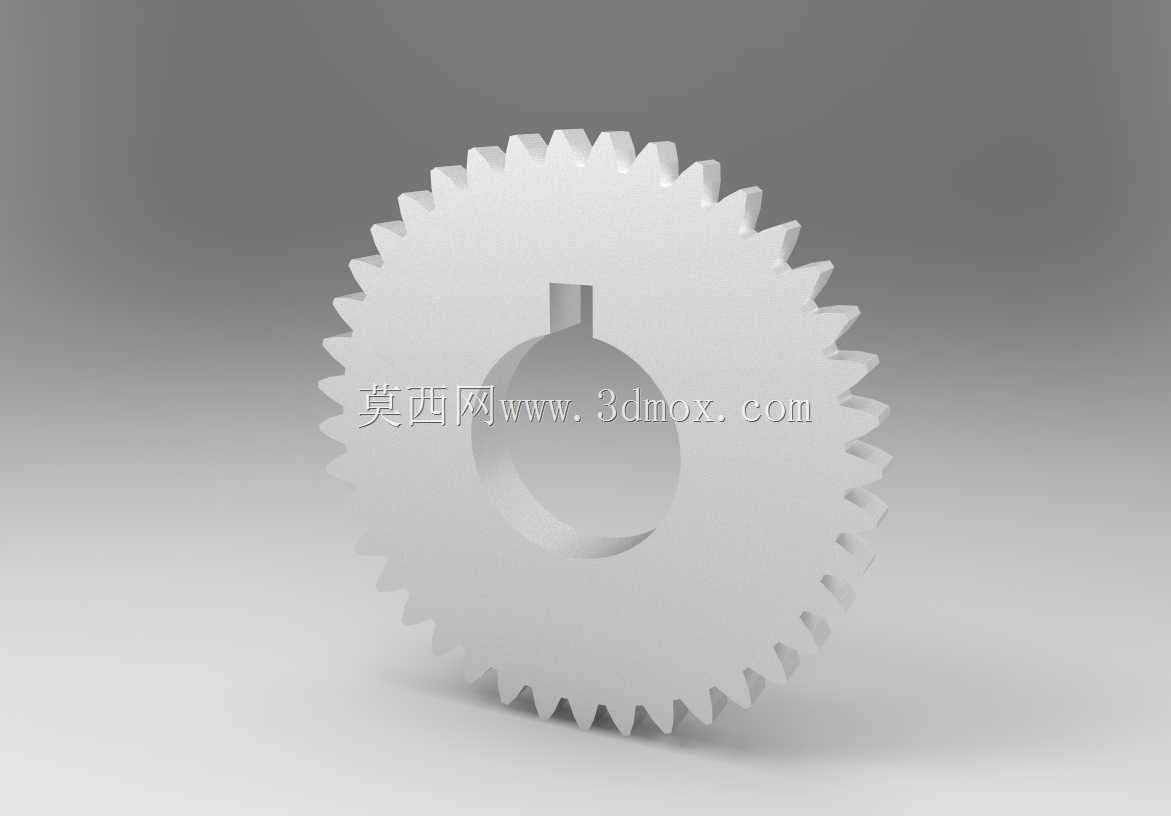

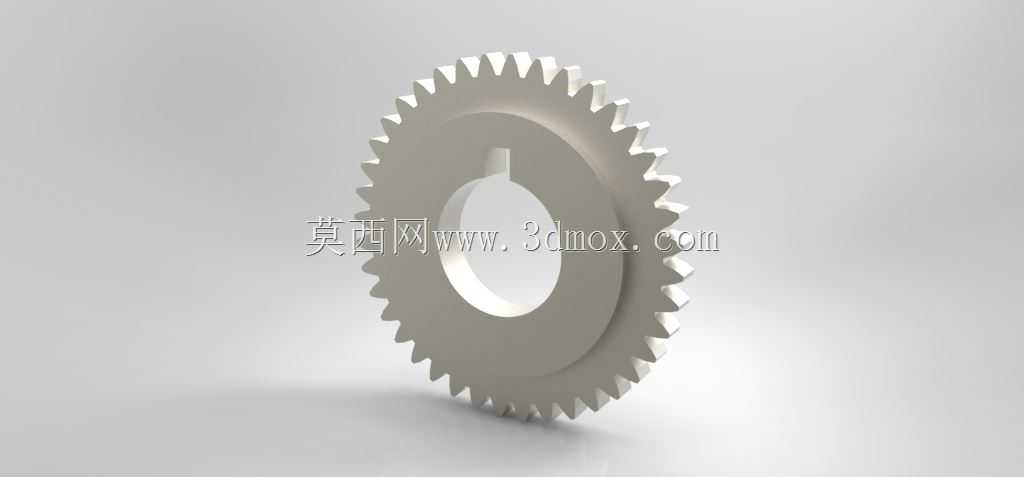

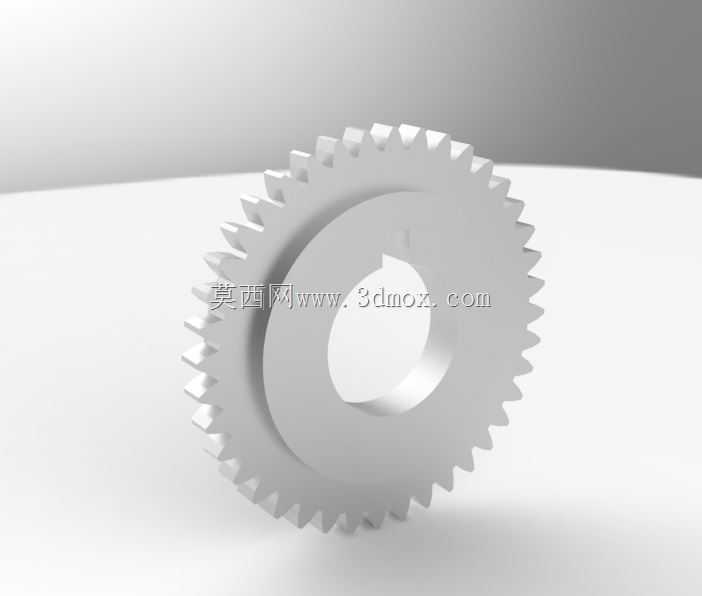

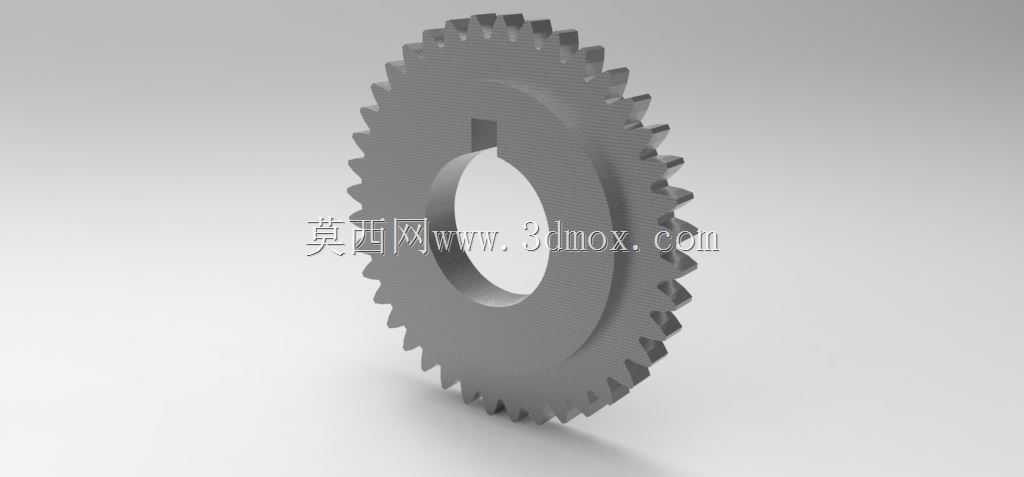

带键槽直齿圆柱传动齿轮结构设计

这款直齿圆柱齿轮是动力传输系统中的核心啮合零件，主要应用在需要定传动比传递旋转扭矩的机械结构中，常见于中小功率的工业传动单元、机床进给机构、输送线驱动端以及小型动力设备的传动链路里。从实际使用场景来看，这类带键槽的直齿轮多数安装在平行轴传动布局中，依靠轮齿的连续啮合，将输入端的旋转动力平稳传递到输出端，相比带传动、链传动，它的传动精度更高，瞬时传动比稳定，不会出现打滑或者传动滞后的问题，适合对转速同步有要求的传动工位。

从结构设计逻辑来看，齿轮中心开设的键槽是核心安装定位结构，装配时与轴上的平键配合，能够有效传递扭矩，避免齿轮与传动轴之间出现周向相对滑动，保证动力传输过程中不会丢转。轮齿采用标准渐开线齿形设计，齿廓曲线经过参数化拟合，啮合过程中轮齿的接触应力分布均匀，能减少长期运转带来的齿面磨损，同时降低啮合冲击带来的振动与噪音。齿轮的轮毂厚度与齿宽做了匹配设计，既保证轴孔配合段有足够的支撑长度，避免运转过程中出现偏载，也不会因为轮毂过长增加不必要的转动惯量，影响传动响应速度。

在安装边界方面，这款齿轮的轴孔直径与配套传动轴采用基孔制过渡配合，装配时需要保证键槽的对称度误差控制在合理范围内，否则会导致装配后键的两侧受力不均，长期运转容易出现键的剪切失效。齿轮的齿顶圆直径是安装时的重要尺寸参考，设计周边防护结构或者相邻传动件布局时，需要预留足够的径向间隙，避免运转过程中齿顶与周边结构发生刮蹭。齿宽方向的安装尺寸需要匹配轴上的定位轴肩，保证齿轮装配后不会出现轴向窜动，若传动链路存在轴向力的工况，还需要配套轴用挡圈或者锁紧螺母做轴向固定。

从功能特性上看，直齿结构的齿轮加工工艺性更好，相比斜齿轮不需要调整螺旋角参数，滚齿、插齿加工的工序更简单，后期维护更换时的配件通用性更强。它的啮合过程是沿齿宽方向同时进入啮合、同时退出，在低速重载或者中等转速的工况下运转稳定性可靠，不会产生额外的轴向力，对支撑轴承的选型要求更低，只需要承受径向载荷即可，能降低整套传动机构的配套成本。在实际选型应用时，需要根据传递的额定扭矩核算轮齿的弯曲强度与接触强度，匹配对应的模数与齿数，保证在额定负载下轮齿不会出现断齿、点蚀等失效问题，同时根据传动比要求匹配配对齿轮的齿数，实现预期的转速转换效果。

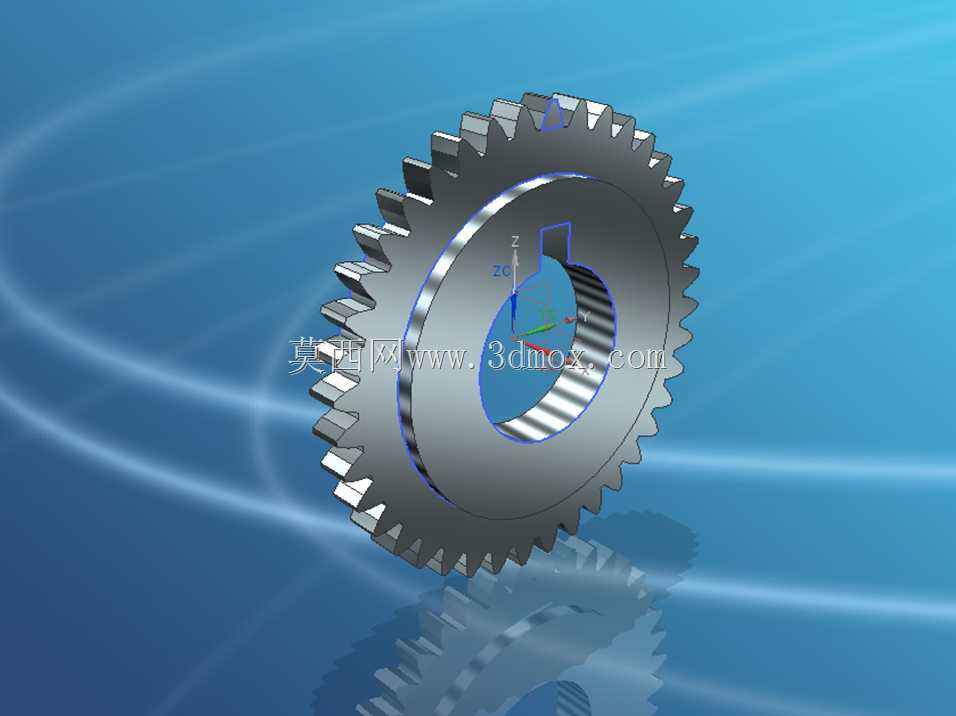

在三维建模过程中，这类齿轮的齿形生成需要严格遵循渐开线的生成原理，保证齿厚、齿距、压力角等参数符合标准规范，键槽的尺寸需要对应平键的国家标准，确保加工后能够与标准件顺利装配。建模时还需要对齿根位置做合理的圆角过渡，减少应力集中，提升零件的结构强度，避免长期交变载荷下齿根位置出现疲劳裂纹。整体结构没有多余的冗余设计，所有尺寸都服务于动力传输的核心功能，兼顾了加工便利性与使用可靠性，是机械传动系统中应用非常广泛的基础传动零件。
