拉杆连接用指节式铰接接头结构

在各类需要刚性拉杆传递轴向拉伸载荷、同时允许连接端存在小角度相对偏转的机械结构场景中，这类指节式铰接接头是应用极为广泛的连接件，常见于工程机械的操纵拉杆系统、航空航天的操纵索具连接、工业设备的张紧拉杆组件、轨道交通的传动连杆机构中，区别于刚性固定的螺纹接头，它的核心作用是在两根同轴拉杆之间提供一个可小范围转动的铰接节点，避免拉杆在安装误差、工作变形带来的附加弯矩作用下发生弯曲疲劳断裂。

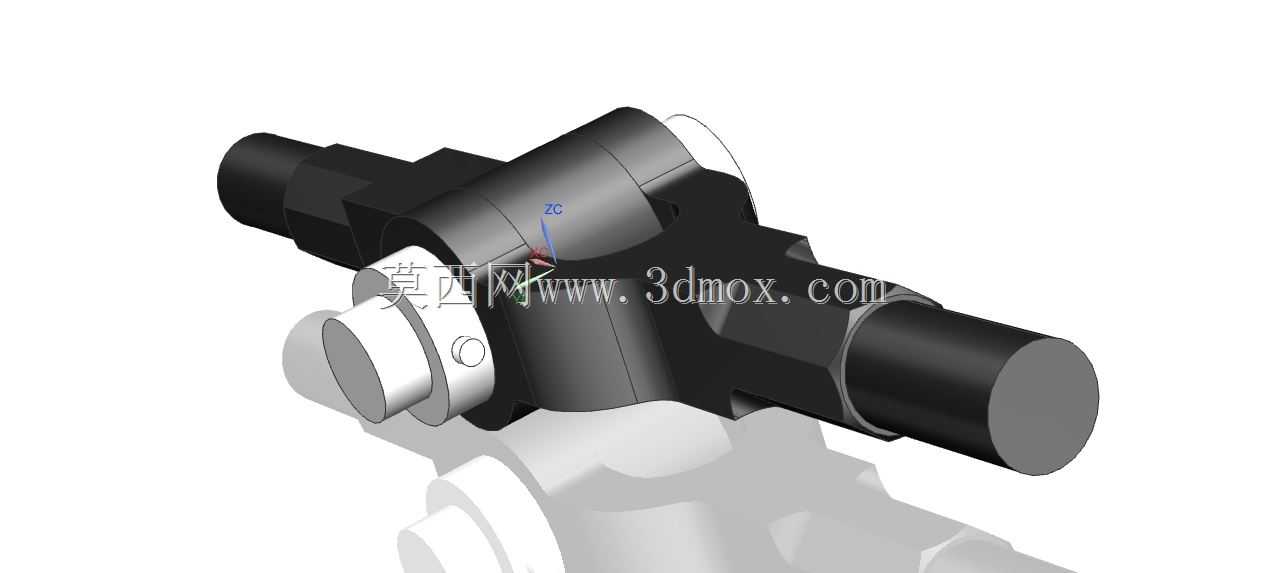

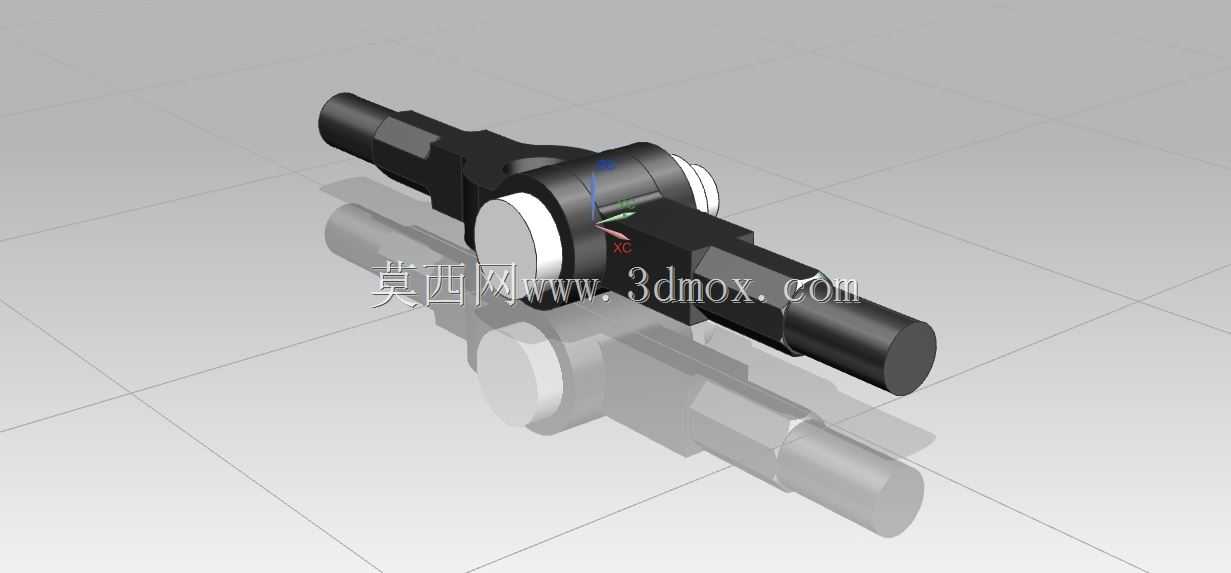

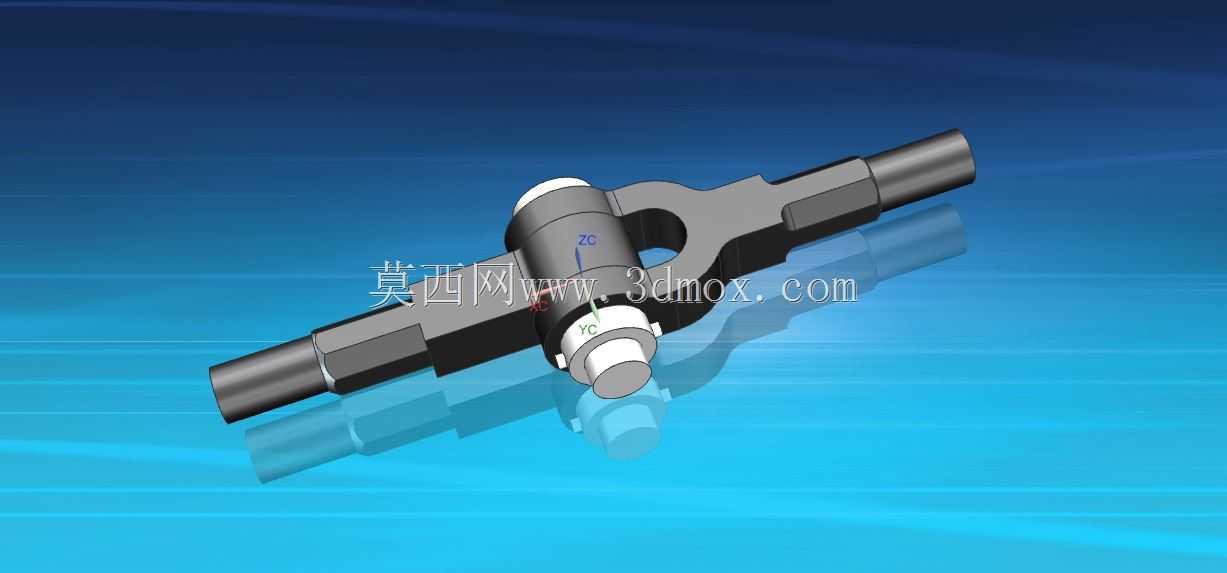

从结构功能特性来看，该接头整体采用对称式叉形主体设计，中间的铰接孔用于配套销轴实现转动副功能，两端的外螺纹段分别用于连接两侧的拉杆端头，螺纹规格可根据实际承载需求匹配对应标准牙型，铰接部位的销轴与孔之间采用小间隙配合，既保证转动灵活性，又避免间隙过大带来的传动空程。接头的主体截面经过变径优化，在铰接孔周边做了加厚处理，对应力集中区域做了圆弧过渡，避免拉伸载荷作用下在孔边出现应力峰值，两端螺纹与主体衔接的位置也设计了退刀槽与应力释放圆角，降低螺纹根部的疲劳失效风险。

在实际设计这类接头时，首先要核算的是额定拉伸载荷下的结构强度，主体材料通常选用中碳钢经调质处理，销轴部分可根据耐磨需求选用渗碳钢淬火处理，铰接转动的角度范围通常控制在±5°以内，足以覆盖绝大多数工况下的安装偏差与工作变形量，不需要过大的转角范围，过大的转角反而会降低接头的轴向承载刚度。设计过程中需要严格控制两端螺纹的同轴度，以及铰接孔轴线与螺纹轴线的垂直度，避免安装后出现别劲现象，导致拉杆在空载状态下就承受附加弯矩。铰接孔的端面需要加工平整，配套的销轴端头需要设置防脱结构，通常采用开口销或者轴用挡圈固定，防止工作过程中销轴窜出脱落。

从安装边界尺寸来看，这类接头的整体长度根据拉杆的行程与安装空间确定，两端螺纹的旋合长度需要满足螺纹连接的强度要求，通常不小于螺纹公称直径的1.2倍，铰接部位的外径需要保证在最大偏转角度下，不会与周边的结构件发生运动干涉，叉形开口的宽度需要匹配配套的拉杆接头叉耳厚度，保证装配后两侧面间隙均匀，不会出现单侧卡滞的情况。在实际选型应用时，除了核算静态拉伸载荷，还要考虑交变载荷下的疲劳寿命，对于频繁往复动作的操纵拉杆场景，需要适当提高接头的安全系数，铰接配合面可以根据需求添加润滑脂槽，降低长期转动带来的磨损，延长部件的维护周期。

这类接头相比普通的万向节结构，结构更紧凑，轴向刚度更高，不存在传动间隙，适合小角度偏转的轴向载荷传递场景，不需要传递扭矩，仅承受轴向的拉压载荷，在很多直线运动的传动链路中，它可以有效补偿结构件的加工与安装误差，吸收工作过程中结构变形带来的位置偏移，避免整个传动链路出现卡滞或者应力集中，是机械传动系统中看似不起眼但直接影响整机可靠性的关键基础零部件。建模过程中需要重点关注各过渡圆角的尺寸、配合面的公差标注、螺纹的收尾结构，这些细节直接决定了后续加工出来的零件是否能满足实际装配与使用要求，不能只做外观的几何造型，忽略工程实际中的工艺与装配需求。
