工业传动用立式支撑滑轮结构设计

这套滑轮组件的设计，最初是针对阀门阀块配套的小载荷直线传动场景做的适配，日常在仪器仪表类小型设备的阀组传动、轻载工位的绳索导向、小型启闭机构的力传递环节都能见到这类结构的身影。不同于大吨位起重场景的重型滑轮组，这类小尺寸滑轮组件更侧重安装空间的紧凑性、转动的顺滑度以及长期免维护的使用需求，很多时候会直接集成在阀块的安装支架上，不需要额外做独立的安装基座，能大幅缩减阀组整体的装配空间。

从实际功能来看，这个组件承担两个核心作用：一是改变传动绳索或者拉杆的施力方向，让阀块的启闭执行件可以布置在更便于操作或者更节省空间的位置，比如很多仪表阀门的手动操作端因为现场管线干涉没法正对阀杆，就会通过这类滑轮把操作力转向传递到阀杆上；二是承担传动过程中的径向载荷，把绳索或者拉杆的张力通过滑轮、转轴传递到L型支撑支架上，再由支架分散到阀块的安装基体上，避免阀杆直接承受侧向力导致密封件偏磨、阀杆卡滞的问题。

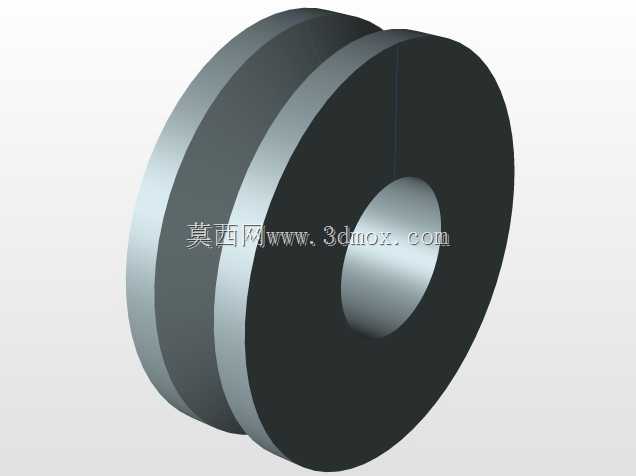

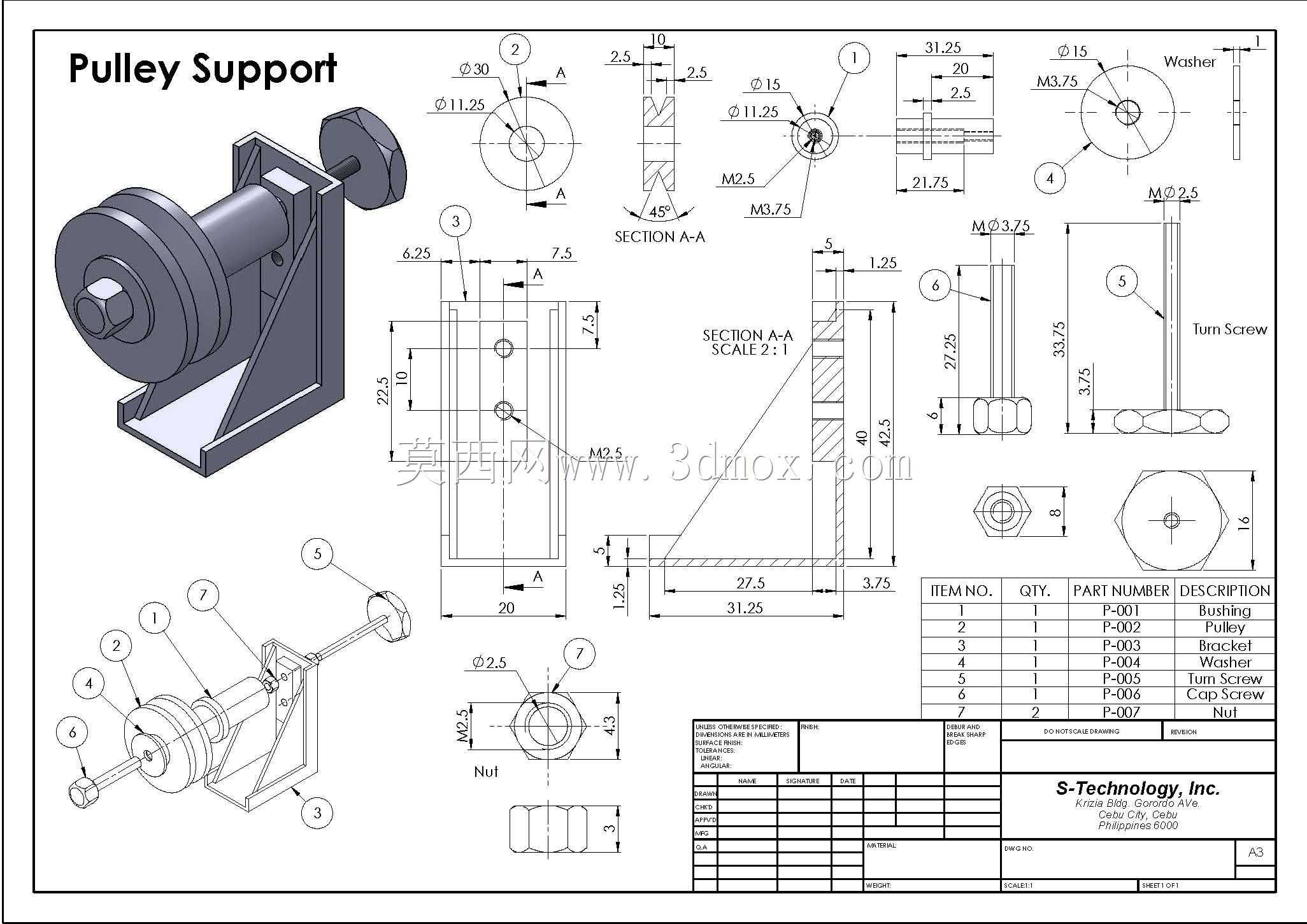

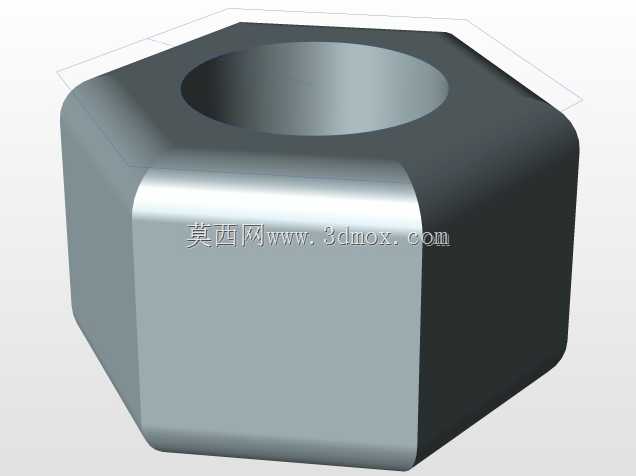

设计思路上没有采用复杂的集成式结构，反而走了分体可拆的路线：滑轮主体采用带轮缘的盘式结构，轮缘做了圆弧过渡的绳槽，槽宽适配常规直径的细钢丝绳或者尼龙传动绳，能避免绳索在受力时脱槽；转轴部分做了阶梯轴设计，中间段和滑轮内孔间隙配合，保证滑轮转动灵活，两端伸出段做了六角头的轴端定位，一端靠支架的安装孔台阶限位，另一端用六角轴端挡块锁紧，不需要额外的卡簧或者圆螺母，装配的时候只需要把转轴穿入支架和滑轮，敲入轴端挡块就能完成固定，现场拆装维护不需要专用工具，非常适合仪表类设备的现场运维场景。

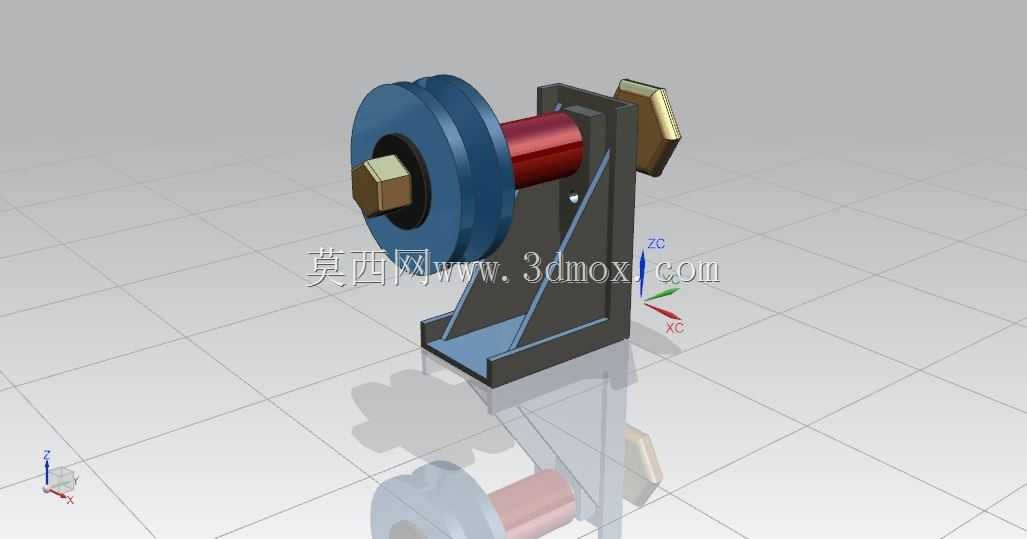

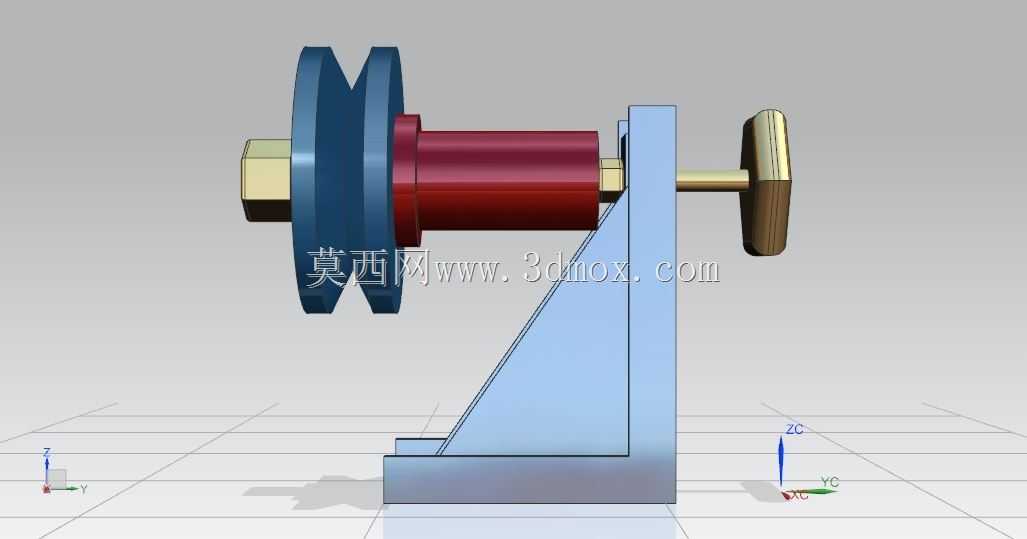

支撑支架采用L型折弯加筋的结构，竖板和底板之间做了三角形的加强筋，能抵消滑轮受载时对支架竖板产生的倾覆力矩，避免支架长期受力出现变形；底板上预留了两个安装孔，可以直接通过螺栓固定在阀块的预制安装面上，安装孔的位置做了沉头设计，螺栓锁紧后不会突出底板表面，保证支架和安装面完全贴合，不会出现安装倾斜导致滑轮偏磨的问题。

从安装边界来看，整个组件的横向宽度控制在较小范围内，不会超出阀块的侧面安装边界，竖向高度也做了压缩，滑轮的最顶端不会高出阀块的操作端高度，避免和现场的管线、保温层产生干涉；转轴的中心高和阀杆的传动位置做了对齐设计，绳索从滑轮引出后可以水平连接到阀杆的传动拨叉上，不会因为角度偏差产生额外的分力，保证传动效率。转动配合部分没有采用额外的轴承，而是靠滑轮内孔和转轴的精加工面直接配合，配合间隙控制在合理范围内，既保证转动灵活，又不会出现径向窜动，对于这种小载荷、低转速的应用场景，这种结构的可靠性反而比带微型轴承的结构更高，不会出现微型轴承进灰卡滞的问题，日常只需要定期在转轴位置涂抹少量润滑脂就能长期稳定运行。

实际选型使用的时候，需要注意这个滑轮的额定载荷是针对小载荷阀组传动设计的，不能用在大载荷的起重或者牵引场景，安装的时候要保证支架的安装面和滑轮的轮面平行，绳索的出线方向要和轮槽的中心面重合，避免轮缘单侧受力出现异常磨损。整个结构的零件数量很少，除了滑轮、转轴、支架、轴端挡块之外没有多余的零件，加工难度低，支架采用板材折弯焊接就能成型，滑轮可以采用型材车削加工，转轴采用圆钢车制即可，非常适合小批量的设备配套生产，也能根据实际的安装空间调整支架的高度、滑轮的直径，适配不同规格的阀块传动需求。
