四轮乘用车铝合金轮毂结构设计方案

项目分类:汽车 发布时间:2025-10-12 ID:1083384

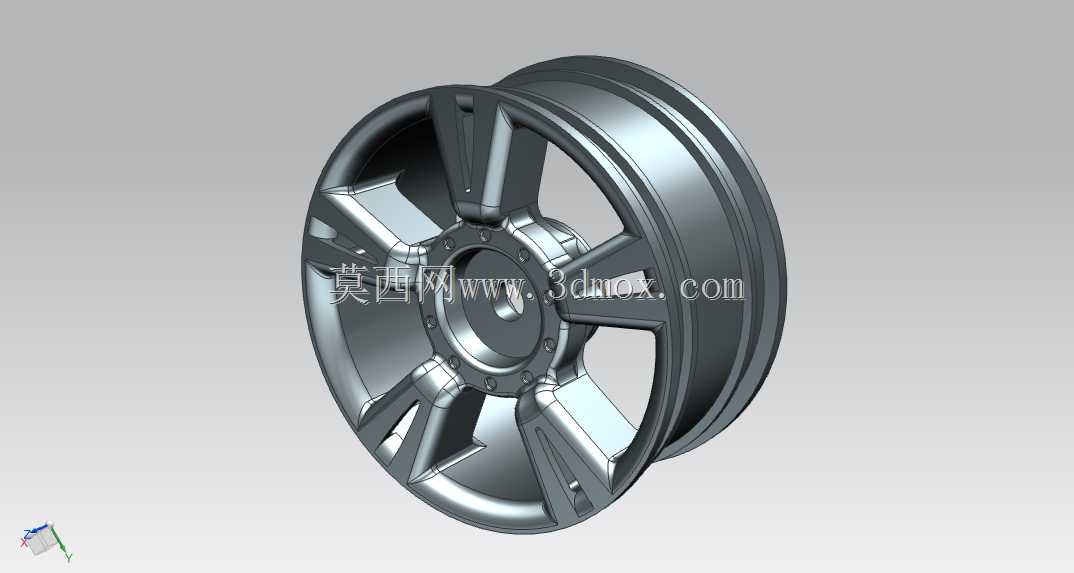

  • 四轮乘用车铝合金轮毂结构设计方案

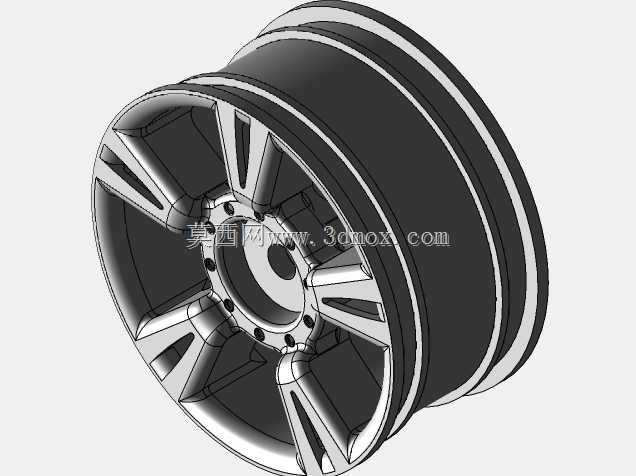

  • 四轮乘用车铝合金轮毂结构设计方案

  日常做底盘行走部件建模时,轮毂是绕不开的结构件,这次的四轮车车轮设计,首先要匹配常规家用前驱乘用车的安装边界,不能只做外观曲面。先从安装基准说起,中心定位孔的公差要严格按照轴头配合要求设定,通常取H7级过渡配合,避免高速行驶时出现轮心偏移抖动;周围的螺栓孔分布圆直径,要对应主流五孔乘用车的轴头规格,孔位做沉台结构,给轮毂螺栓的球面贴合面留出足够压紧空间,防止螺栓锁紧后出现应力集中点。轮辋部分的尺寸,按照常规16寸家用车轮辋规格设定,胎圈座的角度、轮缘的高度都严格贴合乘用车轮胎的安装标准,保证轮胎装配后气密性达标,不会在颠簸路况下出现脱圈风险。

  轮辐的设计没有采用等厚结构,而是做了变截面处理,靠近轮心安装盘的位置厚度更大,往轮辋方向逐渐过渡减薄,这样既能保证辐条承受整车垂直载荷、转弯侧向载荷时的结构强度,又能尽可能降低簧下质量,要知道簧下质量每降低一公斤,对底盘操控响应的提升比簧上减重五公斤还要明显。辐条的造型做了五组双肋式的镂空结构,一方面是给制动系统留出足够的散热风道,日常连续制动时,刹车卡钳和刹车盘产生的热量可以顺着辐条间的空隙快速导出,避免制动热衰减;另一方面镂空结构也能减少铸造时的厚大截面,降低铝合金铸造过程中出现缩孔、缩松的缺陷概率,提升成品率。

  设计时特意校核了轮辋的偏距,也就是ET值,保证轮胎安装后不会超出翼子板边界,同时转向时不会和减震器、下摆臂发生运动干涉,打满方向时预留至少15mm的安全间隙,避免极限工况下的部件磕碰。轮辋的气门嘴安装位做了加厚处理,位置选在两根辐条之间的区域,既不会影响动平衡配重块的粘贴,也能避免充气时操作空间被辐条遮挡。做三维建模时,所有的过渡圆角都做了R3以上的圆滑处理,尤其是辐条和安装盘、辐条和轮辋的连接位置,绝对不能出现直角锐边,这些位置是应力集中的高发区,车辆过减速带、经过坑洼路面时,冲击载荷会在直角位置产生数倍的应力峰值,很容易出现疲劳裂纹。

  另外还考虑了后期表面处理的工艺性,整个轮毂的外露面没有做过深的凹槽,方便喷涂粉末涂层或者电镀处理时的药液流挂,不会出现积液导致的涂层不均问题。实际装车场景里,这类轮毂要承受的载荷工况很复杂,除了垂直方向的满载载荷,还要考虑起步、制动时的纵向扭矩,转弯时的侧向离心力,甚至过坑时的瞬时冲击载荷,所以建模时特意在安装盘和辐条连接位置做了局部加厚,并且通过有限元思路提前预判了应力分布,把高应力区域的材料分布做了优化,不需要额外增加加强筋就能满足强度要求。轮缘位置做了凸起的保护边,日常路边停车时,即使轻微蹭到路肩,也只会伤到轮缘的凸起部分,不会损伤胎圈座的密封面,也不会破坏轮胎的胎侧结构,降低日常使用的维护成本。和钢制轮毂相比,这类铝合金结构的散热效率要高出三倍以上,连续下山路段长时间踩刹车的场景下,能让刹车盘的温度降低二十度以上,大幅提升制动安全性。设计时也兼顾了动平衡要求,整个轮体的质量分布围绕旋转中心做了对称处理,后期装配轮胎时不需要加太多平衡块就能达到动平衡精度要求,减少高速行驶时的方向盘抖动问题。
