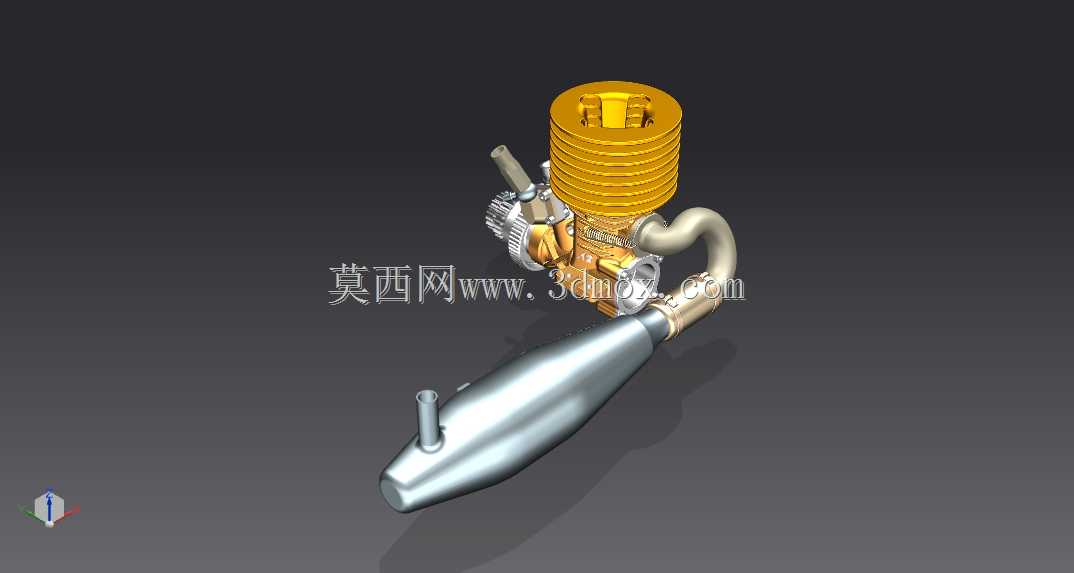

小型单缸二冲程航模动力引擎结构

　　这套小型单缸动力单元的结构设计，核心面向轻量化航模、小型竞速车模这类对动力重量比要求极高的应用场景，整套结构在做三维建模阶段就严格卡着安装边界做布局，整体横向最大尺寸控制在120毫米区间，纵向从气缸顶部到排气尾端的总长不超180毫米，安装固定位预留的是缸体侧部两个M3规格的螺纹孔位，孔距严格匹配主流1/8比例模型车架、固定翼航模防火墙的通用安装尺寸，不需要额外做转接支架就能直接完成装配。从功能特性上看，这套动力单元采用风冷散热结构，气缸外壁做了密集的环形散热鳍片，鳍片厚度0.8毫米，相邻鳍片间距1.2毫米，在模型高速运行时的迎面气流就能直接带走气缸工作产生的热量，不需要额外加装散热风扇，进一步降低了整体自重。

　　配套的排气系统采用了谐振式消音管结构，管身从气缸排气口引出后先做小弧度弯曲，再逐步扩张成水滴状的谐振腔，这种结构能利用排气脉冲的谐振效应提升气缸的扫气效率，在高转速区间能额外提升10%左右的动力输出，同时还能降低排气噪音，避免模型运行时产生过大的噪声干扰。设计思路上，整套结构做了模块化拆分，气缸、活塞、曲轴箱、化油器、排气弯管、消音筒体都做了独立的可拆分结构，每个配合面都预留了合理的装配公差，比如活塞和气缸壁的配合间隙控制在0.03毫米到0.05毫米区间，既保证活塞往复运动的顺畅度，又能保证气缸压缩压力不会出现泄漏。

　　曲轴箱部分集成了进气道和安装支座，化油器直接侧装在曲轴箱的进气口位置，不需要额外的进气转接座，减少了进气阻力的同时也压缩了整体的横向安装尺寸，避免在模型上安装时和周边的舵机、油箱部件出现空间干涉。实际应用中，这类小排量单缸引擎主要给小型遥控模型提供动力输出，工作转速区间能达到每分钟12000转到25000转，输出功率能满足总重量3公斤以内的模型的动力需求，不管是平跑车模的直线加速，还是固定翼航模的爬升飞行，都能提供足够的动力储备。

　　建模过程中对每个运动部件的运动行程都做了干涉校验，活塞在上止点和下止点位置时，都不会和气缸盖、曲轴箱内壁出现碰撞，曲轴的转动行程和连杆的摆动范围也都做了空间预留，排气弯管和缸体的连接位做了密封面设计，装配时配合耐高温密封垫就能避免排气泄漏。另外在结构细节上，气缸顶部的散热鳍片做了等距阵列，保证每个位置的散热面积均匀，不会出现局部过热的情况；消音管尾部的小固定柱是用来和模型机架做辅助固定的，避免高转速下排气系统产生共振松动；化油器上的油量调节拨杆位置预留了足够的操作空间，装配完成后也能方便调整怠速和主油针的参数，不需要拆解周边部件就能完成调试。整套结构的安装边界做了充分的冗余设计，所有突出的部件都没有超出安装基准面的投影范围，在装入模型的动力舱时不会和舱壁、传动部件产生干涉，固定孔位的位置精度控制在0.1毫米以内，能保证装配时的同轴度要求，减少运行时的振动。
