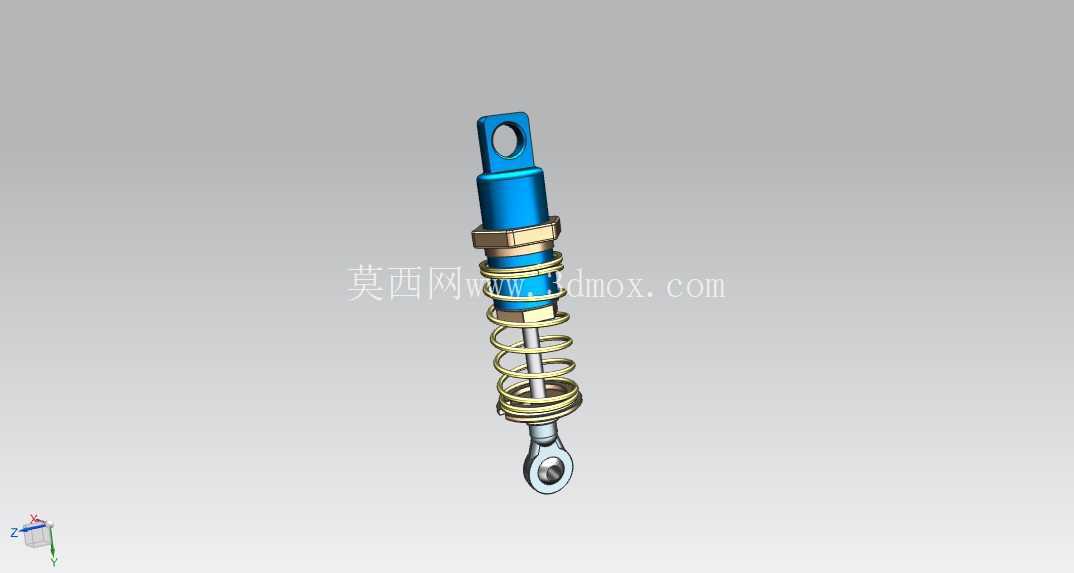

车辆悬架螺旋弹簧阻尼减震器总成

　　这套悬架减震结构在小型代步车辆、场地作业车、电动观光车以及改装摩托后悬中较为常见，核心任务是把车轮经过颠簸路面时产生的往复冲击快速耗散掉，避免弹簧反复弹跳造成车身姿态失控。上端吊环通过销轴固定在车架支座，下端吊耳则与摇臂或轮边支架相连，两处铰接点均保留转动自由度，能够适应悬架跳动过程中连杆几何角度的连续变化，不会因硬连接而产生附加弯矩。

　　从功能拆分来看，外部螺旋弹簧主要承担静态承载与冲击能量的临时储存，中间的液压阻尼筒则负责把弹簧压缩、回弹过程中的机械能转化为油液节流热。弹簧预紧力通过上端成对布置的锁紧螺母进行调节，改变托盘高度即可调整整车离地间隙与弹簧初始负荷，这在不同载重状态的车辆匹配中非常实用；阻尼筒活塞杆伸出端设置防尘护套，可阻挡泥沙、碎石进入油封区域，延长密封件寿命。

　　建模时先沿竖直轴线完成阻尼筒缸体、活塞杆、两端环眼接头的回转特征，再依据弹簧中径、丝径、有效圈数生成螺旋扫掠实体，弹簧两端并紧磨平段需要与上下弹簧托盘的环形凹槽贴合，保证受压时不发生侧向滑移。上端调节螺母采用细牙螺纹配合，六角外形预留扳手空间，下端吊环内孔与销轴按间隙配合处理，装配环节要核对弹簧在最大拉伸行程下不脱出托盘、在极限压缩工况下圈与圈之间仍留有安全间隙，避免金属刚性撞击。

　　安装边界方面，需重点确认两吊环中心距在设计载荷下的长度范围、吊环内孔直径以及周边摆动包络空间；减震器工作时会随车轮跳动产生小幅摆动，周围管路、线束和车身钣金都要让出运动间隙。弹簧外侧无额外导向筒，因此托盘对弹簧的径向约束十分关键，托盘翻边高度过低容易在侧向力作用下导致弹簧偏移。整体结构紧凑、零件数量少，既便于后期更换油封和弹簧，也能在三维环境中直接用于悬架运动校核与承载方案验证。
