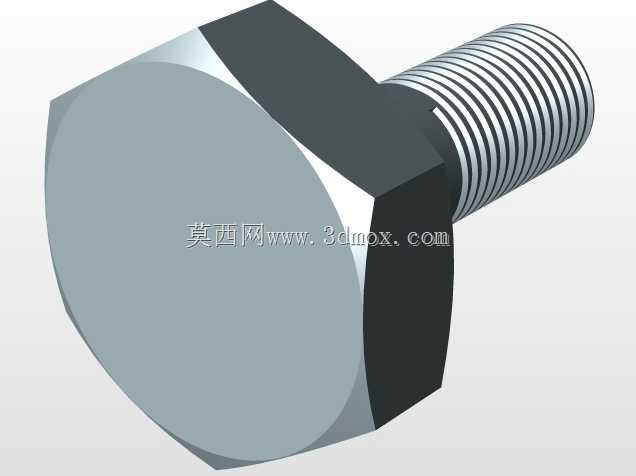

外六角全螺纹紧固连接件三维结构

在各类机械装配场景中，六角头螺栓是应用覆盖范围最广的可拆卸紧固元件，从普通民用设备的机架拼接，到重型工业装备的部件锁附，都能见到这类零件的身影。这类紧固件的核心作用，是通过螺纹副的咬合作用，配合平垫、弹垫或者螺母，实现两个及以上带通孔零部件的刚性连接，既可以承受沿螺栓轴向的拉伸载荷，也能在预紧力足够的情况下，抵抗连接面之间的横向剪切滑移，保障装配结构的整体稳定性。

从结构设计逻辑来看，六角头的造型选择完全服务于实际装配需求：六方的头部结构可以适配普通开口扳手、活动扳手、套筒等多种通用工装，相邻边的夹角为120度，在空间受限的装配场景下，扳手每次只需要转动较小的角度就能完成卡合，相比四方头螺栓，狭小空间内的操作便利性提升明显。头部与螺杆衔接的位置做了过渡圆角处理，避免热处理和受力时出现应力集中导致的头部断裂问题，头部下端的支撑面为平整的环形接触面，装配时可以均匀传递预紧压力，不会刮伤被连接件的表面。

螺杆部分采用全螺纹结构设计，螺纹牙型为通用的三角形公制螺纹，牙侧角的设计兼顾了自锁性能和连接强度，螺纹的大径、中径、小径参数都符合通用紧固件的公差要求，能和同规格的标准螺母实现无卡滞旋合。全螺纹的设计让这款螺栓可以适配不同厚度的被连接件，不需要根据连接厚度额外选择不同螺杆长度的半螺纹螺栓，在多品种小批量的设备装配场景中，能有效减少紧固件的备货规格，降低物料管理的复杂度。

从安装边界来看，这类六角螺栓的装配空间需要预留足够的扳手操作余量，以对应规格的螺栓为例，头部六方的对边尺寸决定了套筒或者扳手的最小回转空间，设计安装孔位时，通孔直径需要比螺纹大径留出0.5-1mm的装配间隙，既方便螺栓顺利穿入，也能抵消零部件加工时的孔位位置误差。螺栓的拧入深度需要根据被连接件的材质调整：如果是连接钢制零件，螺纹啮合长度不小于螺纹大径的1倍即可满足强度要求；如果是连接铝合金、工程塑料等强度较低的材质，啮合长度需要提升到大径的1.5-2倍，避免受力时螺纹滑牙失效。

在实际工程应用中，这类六角螺栓常被用于阀门阀块的组件连接、仪器仪表的壳体装配、输送线机架的拼接、工装夹具的部件锁附等场景。在阀块装配场景中，螺栓的预紧力需要按照对角线顺序逐步加载，避免阀块密封面因为受力不均出现泄漏问题；在有振动的设备上使用时，需要配合弹簧垫圈或者螺纹锁固胶使用，抵消振动带来的螺纹松动风险。建模过程中，螺纹部分采用精确的牙型扫描特征生成，还原了螺纹收尾处的退刀结构，头部的倒角、支撑面的平面度细节都按照实际加工工艺做了还原，能直接用于装配干涉检查、装配工艺模拟、紧固件受力仿真等工程场景，也可以作为通用标准件导入各类设备的三维装配体中，不需要重复进行标准件建模工作，提升结构设计阶段的工作效率。
