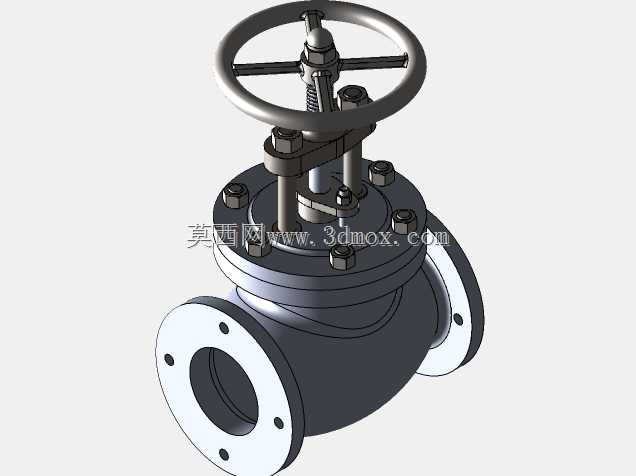

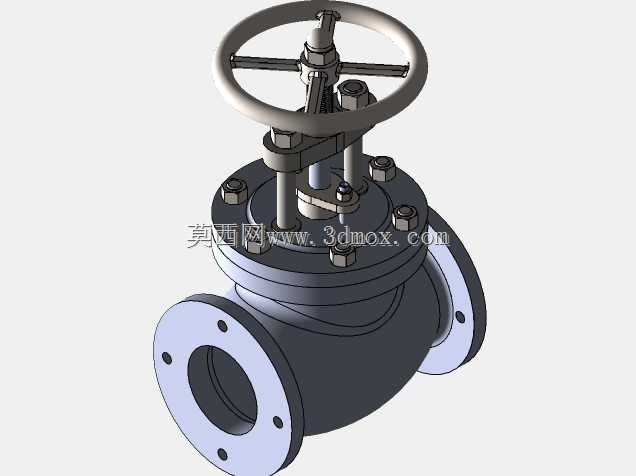

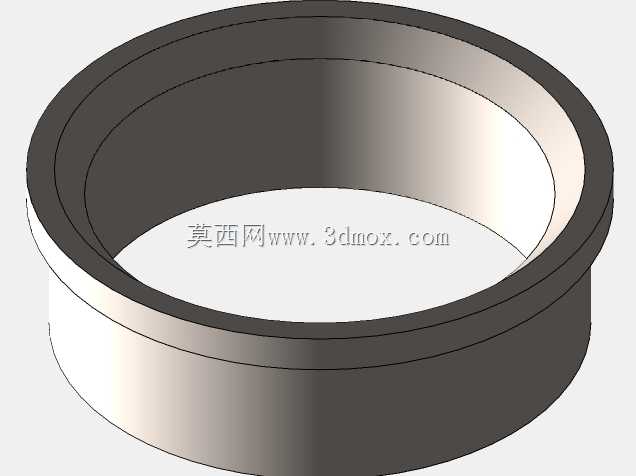

在化工、市政给排水、暖通空调、热力管网等涉及流体输送的工程场景中,截止阀是管路系统里承担截断介质功能的核心部件,不同于球阀的快速通断、闸阀的低流阻全开特性,截止阀依靠阀瓣沿阀座中心线的升降动作实现密封,调节精度与密封可靠性更适配需要严格控制介质通断、不允许长期节流工况的管路节点。这款手动法兰截止阀的结构设计完全遵循常规工业截止阀的成熟构型,阀体采用直通式流道布局,介质从阀体一侧法兰进入,经过阀座与阀瓣形成的密封副后从另一侧法兰流出,流道走向呈S形,相比直流式截止阀流阻稍高,但结构刚度更强,加工难度更低,适配公称压力1.6MPa及以下的常规水、蒸汽、油品等无强腐蚀性介质输送场景。

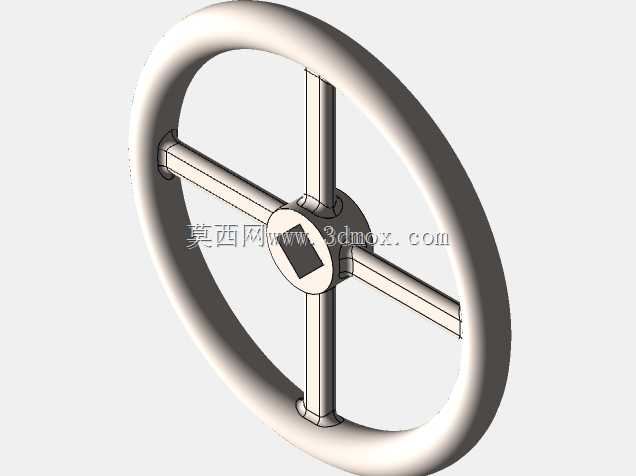

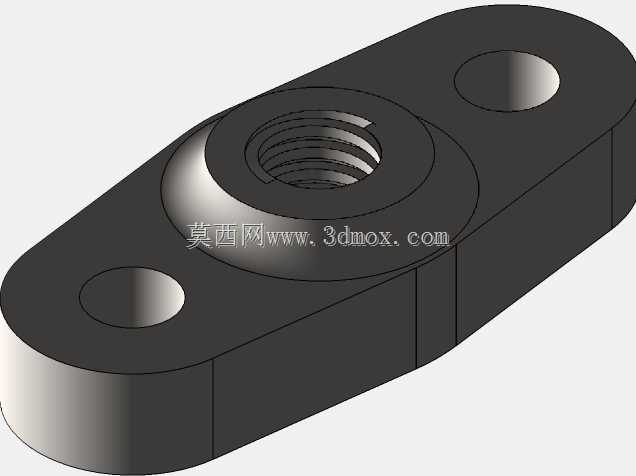

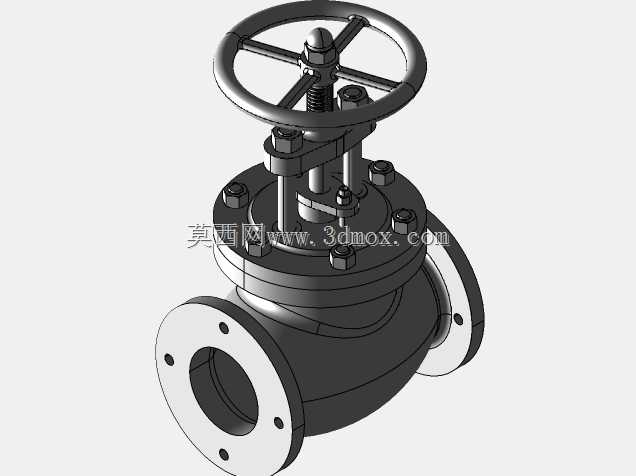

从结构细节来看,手轮采用轮辐式铸钢构型,通过阀杆螺母与梯形螺纹阀杆配合,将手轮的旋转运动转化为阀杆的直线升降动作,梯形螺纹的自锁特性可以保证阀瓣停在任意开度位置时不会因介质压力出现自行移位,手轮中心的阀杆防尘盖可以避免外界灰尘、水汽进入螺纹配合面,减少长期使用后的磨损卡滞风险。阀盖与阀体之间采用螺栓连接,中间设置缠绕式垫片密封,阀盖中部的填料函内填充柔性石墨填料,通过填料压盖的螺栓预紧力实现阀杆与阀盖之间的动密封,避免介质从阀杆处泄漏,这种密封结构可以在不拆解阀体的情况下在线更换填料,大幅降低现场维护的工作量。

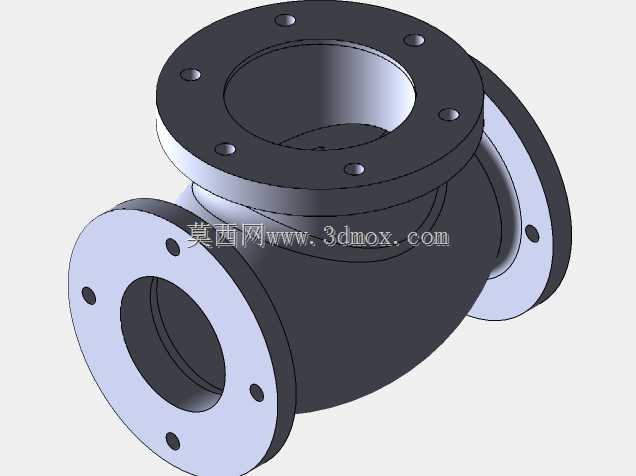

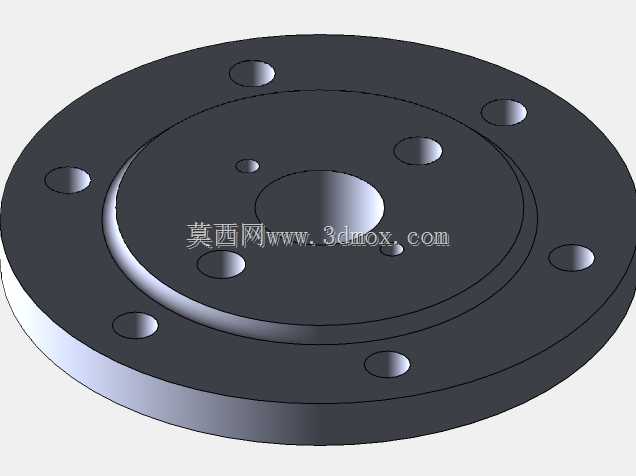

阀体两端的法兰连接结构采用凸面法兰密封面,法兰盘上的螺栓孔均匀分布,安装时可以通过螺栓预紧力挤压法兰垫片实现管路与阀门之间的静密封,法兰的端面尺寸、螺栓孔中心距、密封面粗糙度都严格遵循对应公称通径的法兰标准,保证现场安装时可以直接与同规格的管路法兰配对,不需要额外加工转接件。在建模过程中,所有配合面都保留了实际工程需要的公差间隙,比如阀杆与填料函的配合间隙、阀瓣导向筋与阀体内腔导向槽的配合间隙,既保证模型装配时不会出现干涉,也能真实反映实际阀门的装配关系;阀体流道部分的过渡圆角都按照铸造工艺要求做了圆弧处理,避免出现尖锐棱角导致的铸造应力集中,同时也能减少介质在流道内的湍流阻力。从安装边界来看,这款截止阀的整体高度包含手轮全开时的最大抬升量,现场管路布置时需要在手轮上方预留足够的操作空间,保证操作人员可以顺利转动手轮实现阀门启闭,阀体两侧法兰的端面间距是安装时的核心长度尺寸,需要在管路预制阶段提前预留对应长度的安装位,避免出现管路错位无法安装的问题;阀门的介质流向有明确要求,必须遵循阀体上标注的低进高出方向安装,也就是介质从阀瓣下方进入阀腔,从阀瓣上方流出,这样在阀门关闭时,介质压力作用在阀瓣下方,可以降低阀杆的密封负荷,同时也能在阀门关闭状态下更换填料时避免介质大量泄漏。

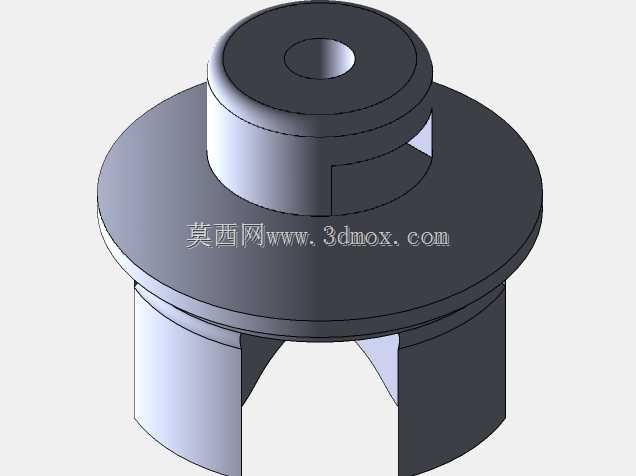

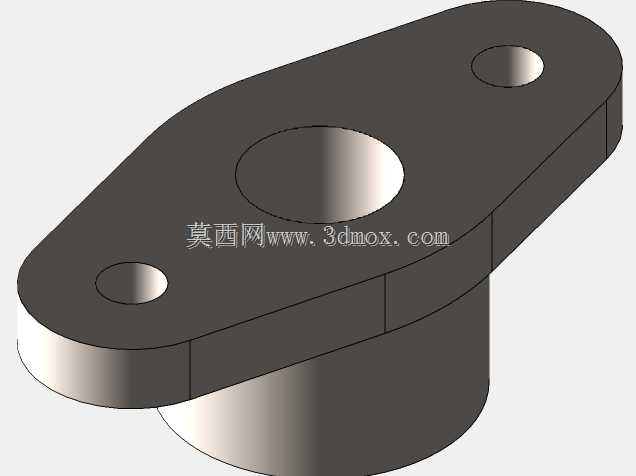

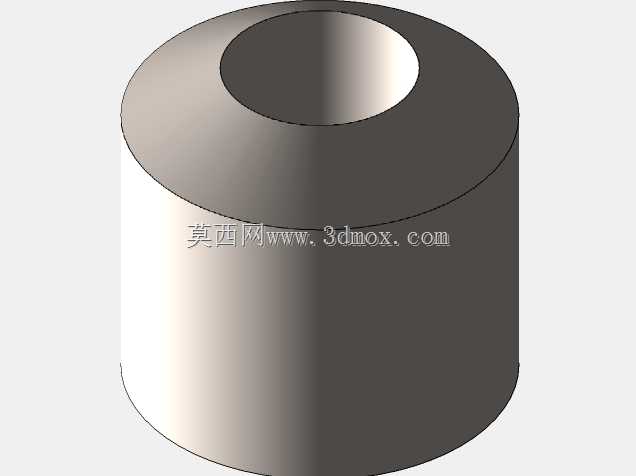

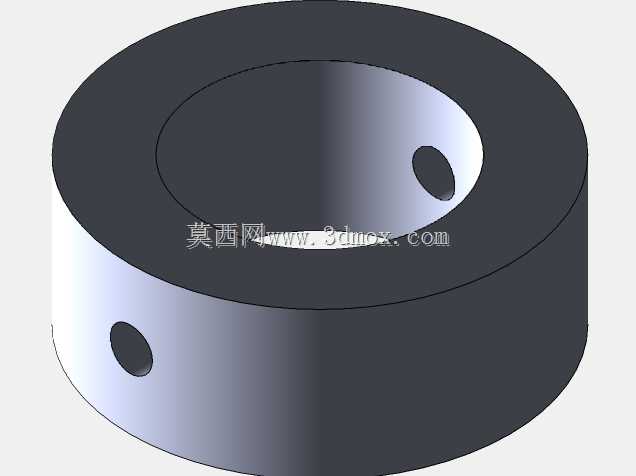

在实际工况选型中,这类手动截止阀通常用在管径不超过DN200的管路上,因为大管径下手动操作的启闭力矩过大,操作人员无法顺利开关,更大通径的截止阀通常会搭配齿轮减速机构或者电动、气动执行机构;这款模型的结构完全还原了手动截止阀的所有核心零部件,包括阀体、阀瓣、阀杆、阀盖、填料压盖、手轮、连接螺栓、密封垫片等,每个零件的建模都按照实际加工工艺构建,比如阀体的铸造壁厚均匀过渡,螺栓的六角头、螺纹部分都符合紧固件标准,阀瓣的密封面堆焊结构也做了细节还原,可以直接用于教学演示、管路系统虚拟装配、阀门结构原理展示等场景,也能作为非标阀门改型设计的基础模型,通过调整通径、压力等级、密封面材质等参数快速衍生出不同工况适用的截止阀模型。
