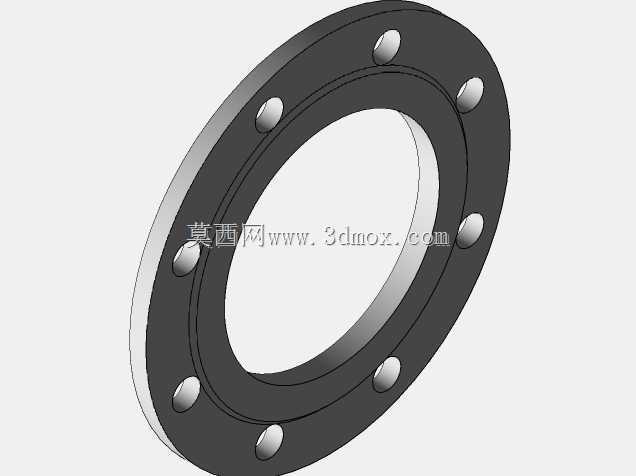

SANS1123标准管道凸出焊接法兰结构

　　在石油化工、市政给排水、暖通空调、工业流体输送等管路系统搭建场景中，法兰是实现管段之间、管段与阀门/泵体/压力容器等设备之间可拆卸刚性连接的核心承压连接件，这款适配SANS 1123标准的凸出焊接法兰，主要针对需要保证密封面定位精度、承受中等管路压力的焊接式管路连接场景设计。从实际工程应用来看，这类凸面焊接法兰常被用在低压到中压等级的工艺管线、循环水系统、燃气输送支线中，相比平焊法兰的密封面结构，凸出的密封面能够更好地嵌合垫片，在管路存在轻微振动、温度小幅波动的工况下，仍能维持稳定的密封性能，减少介质渗漏风险。

　　设计过程中首先遵循SANS 1123标准中管件焊接法兰的尺寸规范，对法兰的密封面凸台高度、螺栓孔分布圆直径、法兰盘厚度、内孔通径做了参数化配置，覆盖该标准下不同公称通径、压力等级对应的规格，每个配置都对应独立的零件号，可直接导入物料清单用于生产采购与装配选型。法兰整体采用环形盘式结构，中心通孔与对接管道的外径匹配，焊接端预留了符合焊接工艺要求的坡口间隙，现场安装时可直接将管道插入法兰内孔至定位台阶处，沿内外环缝完成角焊连接，相比对焊法兰的焊接要求更低，现场施工效率更高，适合管线预制、现场快速装配的作业场景。

　　从安装边界来看，法兰盘上沿圆周均匀分布的螺栓孔为通孔设计，安装时需匹配对应规格的六角螺栓与螺母，螺栓孔的位置度公差严格控制在标准允许范围内，保证配对法兰安装时螺栓可顺利穿入，不会出现孔位错位导致的强制装配问题，避免附加装配应力影响法兰密封性能与长期使用寿命。凸出的密封面表面粗糙度满足非金属垫片、缠绕式垫片的密封要求，凸台的外径尺寸与常用垫片的内径匹配，安装时垫片可直接定位在凸台面上，不会出现垫片偏移、压偏的问题，有效降低现场安装的出错概率。

　　在结构细节设计上，法兰盘的外缘做了小尺寸倒角处理，避免安装搬运过程中锐边划伤施工人员，同时减少螺栓安装时与螺母、扳手的干涉；法兰背面与管道贴合的位置设计了微小的沉台结构，可抵消管道端面的平面度误差，保证焊接后法兰盘与管道轴线的垂直度，避免配对法兰安装时出现张口偏斜的问题。考虑到焊接过程中的热变形影响，法兰盘的厚度经过刚度校核，在标准规定的压力等级下，螺栓预紧力作用下法兰盘的挠曲变形量控制在密封允许范围内，不会因法兰变形导致垫片压合不均出现渗漏。不同配置的法兰对应不同的公称压力等级，从低压输水到中压工艺介质输送场景都能覆盖，选型时可根据管路的设计压力、介质特性、工作温度匹配对应规格的法兰配置，无需重复建模调整参数，直接调用即可完成管路系统的三维装配设计，也可用于管路应力分析、碰撞检查的数字化样机搭建，提前排查安装空间不足、螺栓操作空间不够等现场施工问题。

　　这类焊接法兰的密封凸台结构相比全平面法兰，在相同螺栓预紧力下能获得更高的垫片比压，因此在相同密封等级要求下可选用更薄的垫片，或者降低螺栓的预紧扭矩要求，减少螺栓的规格选型，降低整套管路连接的综合成本。同时焊接连接的方式相比螺纹连接，不存在螺纹锈蚀后拆卸困难的问题，在长期运行的管路系统中维护性更好，即使经过多年使用，只要切割焊缝即可更换法兰，适配管路改造、设备升级的需求。在三维建模过程中，每个配置的参数都做了关联约束，修改公称通径、压力等级参数时，螺栓孔数量、分布圆直径、凸台尺寸、法兰厚度都会自动同步更新，保证模型尺寸与标准要求一致，不会出现手动改尺寸导致的参数错误，结构设计人员在做管路布置时，可直接调用对应配置的法兰模型，快速完成管线的连接设计，提升整体设计效率。
