立式带材卷取收料设备结构设计

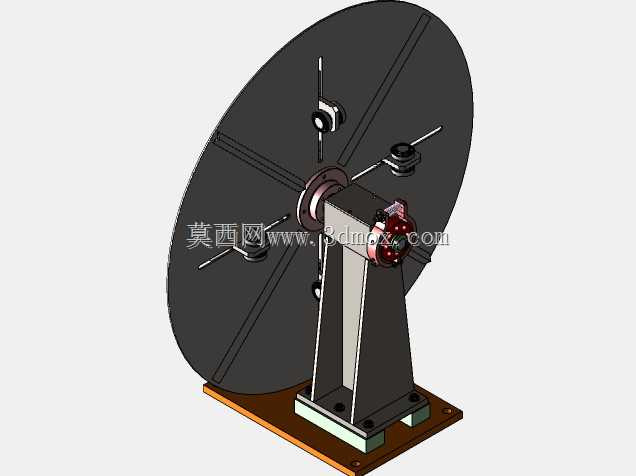

　　在冲压连续生产线、带材分切加工、线材成型加工的产线末端，这类立式卷取设备是衔接连续加工工序与成品物料收纳的核心配套单元，区别于卧式收卷结构，立式布置的卷盘不需要额外搭建高位支撑机架，操作人员在地面即可完成料卷的装卸、张力调整、料头固定操作，适配窄幅金属带材、塑胶带、编织线材等多种柔性或半刚性卷料的开卷与重绕作业。从结构布局来看，设备采用单立柱支撑结构，底部为带安装孔的矩形安装底板，底板通过膨胀螺栓或T型螺栓可直接固定在生产线旁的混凝土地面或者设备机架台面上，安装时不需要做额外的地基浇筑，只要保证安装面平面度公差在每米0.2mm以内即可避免卷盘转动时出现偏摆抖动。

　　立柱采用钢板折弯拼焊的箱型结构，相比方管型材立柱，焊接结构可以根据受力位置灵活调整壁厚，在卷盘安装轴承座的位置额外焊接加强筋板，抵消满卷状态下卷盘单侧带来的倾覆力矩，避免长期受力后立柱出现弯曲变形。卷盘主轴通过带座轴承固定在立柱顶端的安装面上，主轴轴线保持水平布置，大直径卷盘通过法兰锁紧结构固定在主轴端部，卷盘盘面采用辐条式结构而非整板结构，既可以减轻卷盘自身重量，降低主轴转动的惯量，也能减少盘面加工的平面度要求，辐条上均匀布置三个可调式挡料定位组件，每个组件都可以沿辐条的滑槽径向调整位置，适配不同内径规格的料卷装夹，调整到位后通过锁紧螺母固定位置，不需要更换卷盘就能覆盖一定范围内的料卷尺寸，减少生产换型的调整时间。挡料组件上带有压料头，装料时可以将料带端头压在卷盘盘面，避免初始上料时料头松脱，设备运行过程中压料头不会随卷盘转动产生松动，保证卷绕过程中料层排列整齐。这类卷取设备的张力控制不需要额外配置复杂的磁粉制动结构，对于轻载收卷场景，只需要在主轴后端加装阻尼调节套，通过调整阻尼套的压紧力就能控制卷盘转动的阻力，匹配前端送料机构的送料速度，避免带材送料过程中出现松垂、拉扯变形的问题，阻尼力的调整范围可以覆盖从0.1mm厚的薄铝带到2mm厚的冷轧钢带的收卷需求，不需要更换阻尼部件就能完成参数适配。

　　从安装边界来看，设备整体占地尺寸仅为卷盘直径的1.2倍左右，以适配幅宽300mm带材的规格为例，卷盘直径为800mm时，设备整体宽度不超过1000mm，纵深方向从安装底板到卷盘最外端的距离不超过600mm，在产线布置时不会占用过多的通道空间，适合在老旧车间的现有产线间隙做加装改造。设计过程中需要重点校核主轴的抗弯强度，满卷状态下料卷重量全部作用在主轴悬臂端，需要按照最大料卷重量的1.5倍做安全系数校核，轴承选用带密封的深沟球轴承，避免车间内的金属碎屑、粉尘进入轴承滚道造成磨损，延长日常维护的周期。

　　卷盘的动平衡不需要做高精度等级校正，因为这类设备的运行转速普遍较低，最高线速度不超过30m/min，只要卷盘焊接后做简单的去重处理，就能保证运行过程中无明显振动，不会因为振动导致带材卷绕出现层间错位。设备的支架底部带有四个可调式减震垫铁，初次安装时可以通过垫铁调整设备的水平度，抵消地面不平整带来的安装误差，不需要额外加工安装垫板。在实际应用场景中，这类卷取机既可以作为开卷设备搭配冲床、裁切机使用，将成卷的带材匀速放出送入加工工位，也可以作为收卷设备搭配分切机、成型机使用，将加工完成的带材重新卷绕成整齐的料卷方便转运存储，部分场景下还可以通过在主轴端加装链轮，搭配调速电机实现主动卷取，适配更高线速度的连续生产线需求，不需要对原有主体结构做大的改动，只需要更换主轴端的连接法兰就能完成动力升级。结构设计时所有的转动部件都布置在卷盘靠近立柱的一侧，卷盘外侧没有突出的轴头或者紧固件，操作人员在料卷旁操作时不会被转动部件剐蹭，设备运行的安全冗余更高，不需要额外加装复杂的安全防护罩就能满足车间的安全操作要求。
