带钢重卷产线用卷取传动组件结构

在带钢连续处理、金属带材分条重卷、窄带精整产线的末端工位，卷取组件是决定成品卷取齐整度、产线连续运行稳定性的核心执行单元，这套卷取传动组件的结构设计完全围绕窄带钢重卷工位的实际工况展开，没有冗余的装饰性结构，所有几何特征都服务于安装适配、扭矩传递、运行稳定性三个核心工程目标。

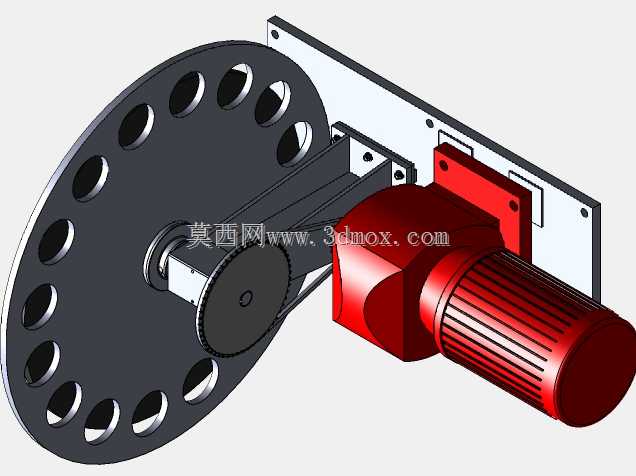

从安装边界来看，组件的安装基准为后侧的立式安装板，板件上预留的沉头安装孔位按照标准型钢机架的安装孔距排布，可直接固定在产线末端的立式机架立面上，不需要额外加工过渡转接板，安装板的厚度经过受力核算，能够承受满卷状态下带钢张力带来的倾覆力矩，不会在长期运行后出现安装面变形、连接螺栓松动的问题。驱动单元采用卧式布置的减速电机，电机壳体通过红色的连接支座与安装板刚性连接，支座的加强筋结构对应电机输出轴的受力方向，可抵消齿轮啮合过程中产生的径向力，避免电机输出轴承受额外的悬臂载荷。

动力传递路径上，电机输出端通过同步带轮结构将扭矩传递到卷取主轴，带轮的节圆直径配比匹配重卷工位需要的输出转速范围，可在电机额定转速区间内实现卷取轴0-20rpm的转速输出，适配厚度0.2-2mm、宽度500mm以内的带钢卷取需求，带轮外侧设置的防护结构可避免生产过程中带钢边部碎屑、车间浮尘落入带轮啮合区域，降低同步带的异常磨损概率。卷取转盘采用大直径镂空结构，盘面均匀分布的圆形通孔一方面可以降低转盘自身的转动惯量，减少电机启停过程中的惯性冲击，另一方面可作为卷取芯轴的固定位，适配不同内径的卷取套筒，转盘与主轴的连接采用法兰式止口定位，连接螺栓按照圆周均布，可保证转盘的端面跳动量控制在0.1mm以内，避免卷取过程中出现带材跑偏、卷边不齐的问题。

实际应用场景中，这套组件可直接集成到小型重卷机、分条机的收卷工位，也可作为独立收卷单元配套到连续冲压、带材酸洗、覆膜等产线的末端，用来将处理完成的带材收卷成整齐的钢卷，方便后续转运和下工序加工。设计过程中充分考虑了车间的维护需求，电机的安装位置预留了足够的扳手操作空间，同步带的张紧结构可通过调整电机支座的位置实现张紧力调节，不需要拆解其他部件即可完成同步带的更换维护；卷取转盘的镂空结构也方便操作人员观察卷取过程中带材的内侧状态，及时发现带材褶皱、跑偏的问题。

从受力设计来看，主轴的支撑采用双轴承跨距布置，两个轴承分别位于安装板的两侧，可同时承受卷取过程中的径向张力和轴向窜动力，轴承座与安装板的配合采用过渡配合加定位销固定，长期运行不会出现轴承座移位的问题；卷取转盘的材质选用高强度结构钢焊接后去应力处理，盘面平面度经过精加工，可保证卷取过程中套筒不会出现打滑偏移。整套组件的外形轮廓在设计时就考虑了产线的布局空间，电机部分向安装板前侧伸出的长度控制在合理范围内，不会与周边的导向辊、张力检测装置产生运动干涉，安装板后侧没有突出的结构，可紧贴机架立面安装，减少产线的整体占地空间。

在功能适配性上，这套组件可根据实际产线的张力需求匹配不同功率的驱动电机，当用于薄带材卷取时可搭配小功率伺服电机实现恒张力卷取，用于较厚带材重卷时可更换更大功率的减速电机提升输出扭矩，转盘上的安装孔位可适配不同规格的涨缩芯轴，满足不同内径钢卷的卷取需求，不需要重新加工转盘即可实现多规格适配，降低了产线改造的成本。
