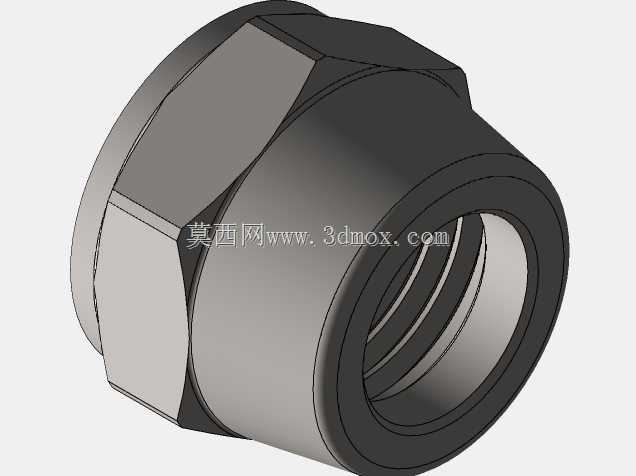

6mm快插式1/8外螺纹气动快接结构

在轻工自动化生产线、小型气动工装、桌面型气动设备的气路布设场景里，这类小通径直通气动接头的使用占比极高，尤其是6mm气管规格搭配1/8英寸锥管外螺纹的组合，几乎覆盖了绝大多数紧凑型气动执行元件的进气端连接需求，比如薄型气缸、小型气爪、微型电磁阀组的汇流板输出口，都能见到这类接头的身影。不同于大流量气路使用的大规格接头，这类小通径接头的核心设计目标是在保证密封可靠性的前提下，尽可能压缩安装占用空间，同时降低气管插拔的操作难度，减少现场气路维护的时间成本。

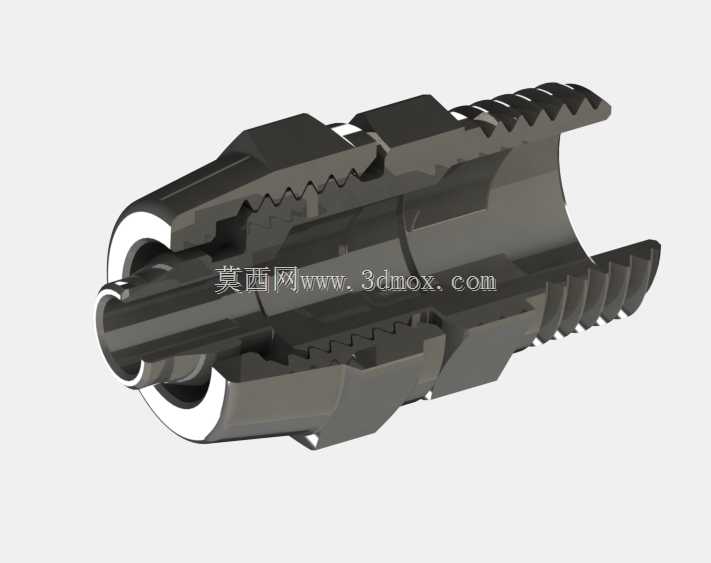

从结构设计逻辑来看，这款接头采用了单侧快插、单侧外螺纹的直通式布局，螺纹端为1/8英寸通用锥管螺纹，安装时仅需在螺纹处缠绕适量生料带或者涂抹少量螺纹密封胶，拧入对应内螺纹接口即可完成硬连接端的固定，锥螺纹的自密封特性可以在1MPa以内的常规气动工作压力下实现可靠密封，不会出现接口漏气问题。快插端的内部结构集成了弹性卡簧、密封O圈、气管定位止口三个核心部分，当6mm外径的PU气管或者尼龙气管插入接口时，弹性卡簧会自动卡紧气管外壁的环形接触面，即使气路带压也不会出现气管脱出现象，内部的丁腈橡胶O圈会紧密贴合气管外壁，实现径向密封，避免压缩空气从接口缝隙泄漏，而内部的定位止口可以限制气管的插入深度，保证气管插装到位后不会因为插入过深堵塞气路，也不会因为插入过浅导致密封失效。

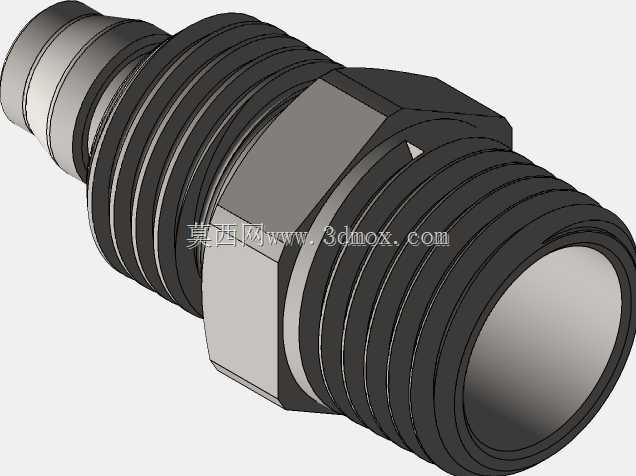

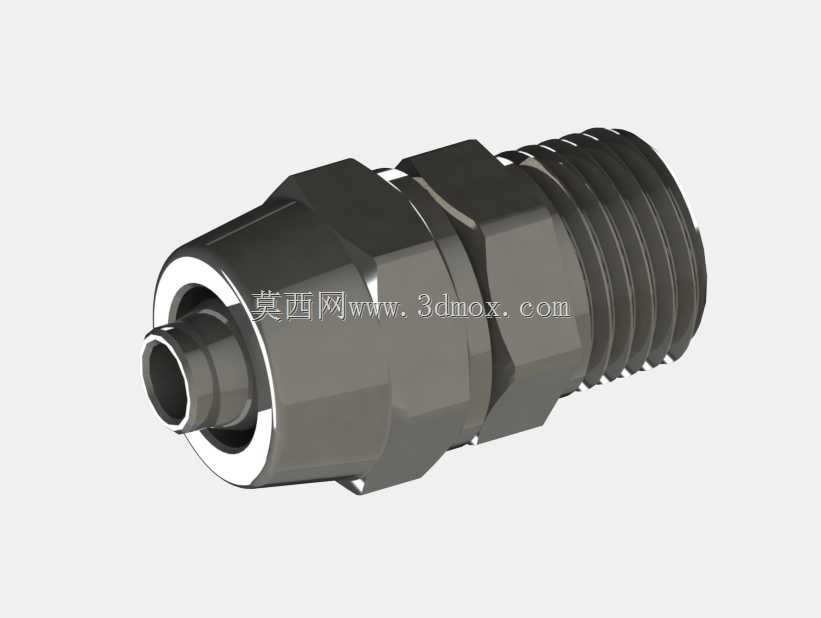

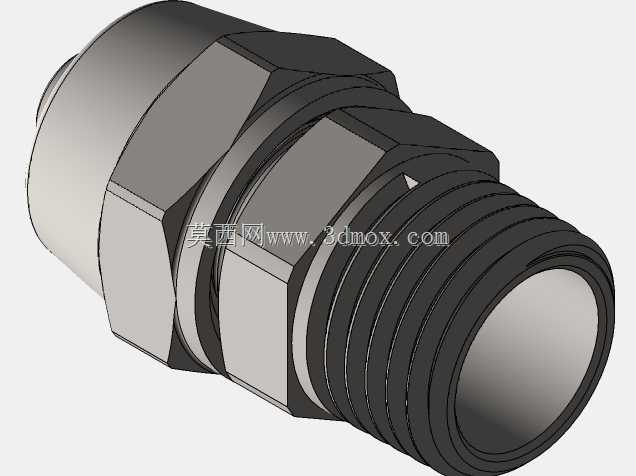

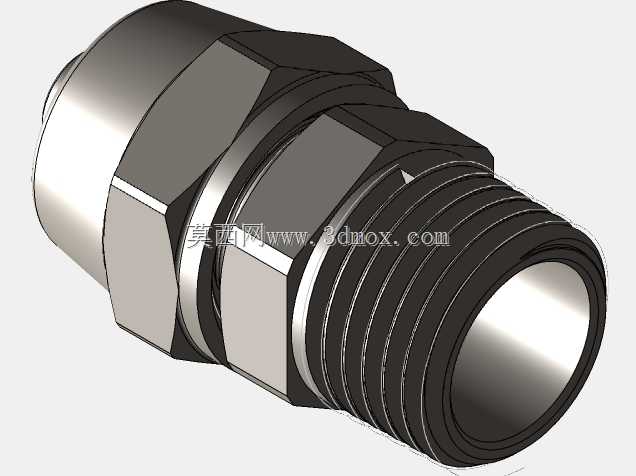

从外形尺寸与安装边界来看，这款接头的外螺纹段长度适配常规1-2mm壁厚的气动元件安装板，拧入后不会因为螺纹过长顶到元件内部的气路结构，快插端的最大外径控制在14mm以内，相邻接头在汇流板上安装时，中心距仅需预留16mm即可互不干涉，非常适合密集排布的阀组气路连接。接头整体采用六角拧动段设计，使用普通8号开口扳手或者活动扳手即可完成拧紧操作，不需要专用工具，现场安装的适配性很强。接头的外表面做了发黑防锈处理，在常规车间环境下长期使用不会出现锈蚀问题，快插端的释放环采用按压式设计，拆卸气管时仅需向内按压释放环，弹性卡簧就会松开对气管的锁紧，直接拔出气管即可完成拆卸，不需要额外工具，日常维护更换气管的操作效率很高。

在实际工程应用中，这类接头的通径设计匹配6mm气管的流量特性，在0.5MPa工作压力下可以满足单缸径20mm以内气缸的往复供气需求，不会因为通径节流导致气缸动作速度变慢。设计建模时需要重点关注几个关键尺寸的公差配合：快插端的内孔与气管的配合间隙需要控制在0.1mm以内，间隙过大会导致密封O圈压缩量不足出现漏气，间隙过小则会导致气管插入阻力过大，现场装配困难；弹性卡簧的卡槽深度需要匹配卡簧的张开行程，保证按压释放环时卡簧有足够的张开量让气管顺利拔出；螺纹端的锥度需要严格符合对应管螺纹的标准要求，避免出现螺纹拧入过松或者过紧的问题，保证不同厂家生产的对应内螺纹接口都能适配。另外接头内部的气路通道采用等径设计，没有突兀的变径台阶，可以减少压缩空气流过时的压力损失，降低气路的能耗。这类接头除了常规压缩空气气路使用外，也可以适配低压真空回路，在小型真空吸盘的管路连接中同样可以实现可靠密封，不会因为负压出现漏气导致吸盘吸力不足的问题。建模过程中对所有棱角都做了小倒角处理，既可以去除加工毛刺，也能避免安装时划伤操作人员的手部，同时在气管插入时可以起到导向作用，让气管更容易对准内孔插入，提升装配效率。
