工业用附着式高频振动激振装置结构

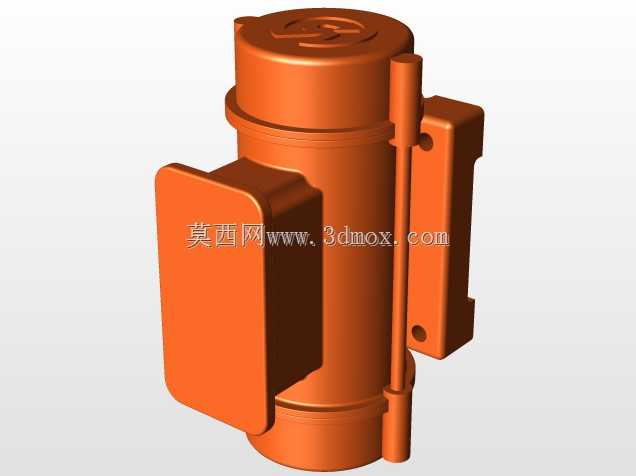

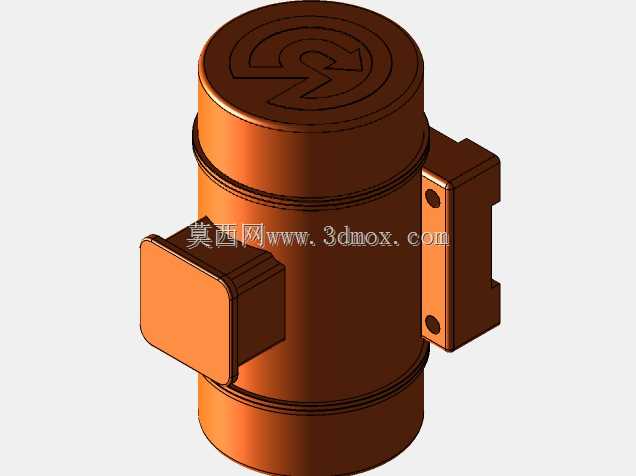

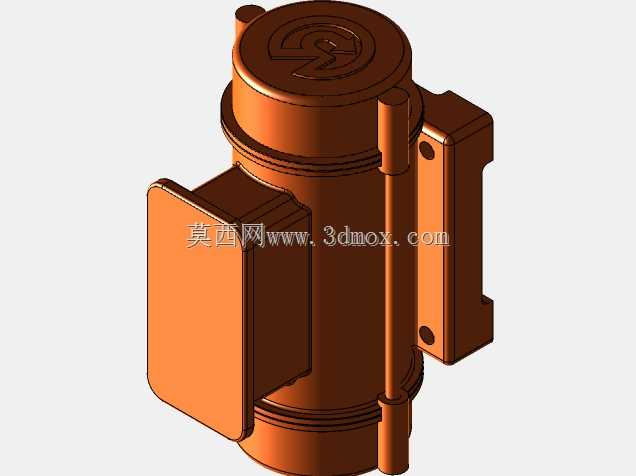

　　从结构设计逻辑来看，筒体内部集成了偏心激振单元与驱动组件，侧方突出的方形接线腔体做了独立的密封结构，能避免工业现场的粉尘、水汽侵入接线端子，这点在建材、粮食加工这类多粉尘的使用场景里尤为重要，很多早期的振动装置故障，都是因为接线部位密封不足，粉尘进入后导致接线松动、绝缘失效。筒体顶部的端盖做了加厚设计，表面的标识槽是一体加工成型的，不需要额外粘贴铭牌，避免长期振动后铭牌脱落丢失参数信息，端盖与筒体的配合面采用止口定位，能保证装配同轴度，减少运行时的偏磨问题。在散料输送、料仓破拱、小型构件振实这类工业场景里，这类圆柱型附着式振动装置的应用占比一直不低，很多做料仓设计、输送线改造的结构工程师，在选型阶段都会优先考虑这类安装便捷、激振力输出稳定的单元。不同于轴装式的振动电机，这款装置采用双侧带安装耳的圆柱筒体结构，安装时不需要额外加工复杂的适配支座，只要在被激振的设备壁面预留对应孔位的安装平面，用螺栓穿过安装耳上的通孔就能完成固定，对于现场改造项目来说，能大幅减少安装面的加工工作量。

　　安装边界方面，双侧安装耳的平面与筒体轴线平行，安装时要保证被附着的壁面平面度公差不超过0.1mm每100mm，否则螺栓紧固后会导致筒体变形，内部轴承的运行间隙被挤压，大幅缩短使用寿命；接线腔的出线方向要垂直于筒体径向，避免线缆在振动过程中与安装面发生摩擦破损，线缆的固定点要设置在距离接线腔接口150mm以外的位置，用线卡固定在静止的结构件上，不能让线缆随振动装置一同高频摆动，否则很容易出现线缆线芯疲劳断裂的问题。从功能特性来说，这类振动装置的激振力方向沿筒体径向输出，安装在料仓锥段时，要让激振力的方向与料仓壁面的切线方向呈15度夹角，这样能让料仓内壁的物料获得沿壁面下滑的切向力，避免物料架桥，比垂直于壁面安装的破拱效果提升30%以上；如果用在小型混凝土预制件的振实工位，要将装置对称安装在模具的两侧，保证两侧的激振力同步，避免模具出现单侧受力变形，振实过程中不会出现物料密度不均的问题。

　　设计建模的时候，要注意安装耳与筒体连接部位的圆角过渡，这个位置是长期受交变应力的薄弱点，圆角半径不能小于5mm，否则运行一段时间后很容易出现焊缝开裂或者安装耳断裂的问题；筒体的壁厚要根据激振力的大小做匹配，不能为了减重盲目减薄壁厚，否则筒体在高频振动下会产生谐振，发出较大的噪音，还会导致内部组件的固定螺栓松动。另外，侧方接线腔与筒体的连接部位也要做加强筋处理，因为接线腔本身是突出筒体的结构，振动过程中会承受额外的惯性力，没有加强筋的话，长期运行后接线腔的根部很容易出现裂纹。

　　在实际选型配套的时候，要根据被激振设备的总重量来匹配对应的规格，这款装置适合配套总重量在80-120kg的小型料仓、输送溜槽或者小型预制模具，激振力的调整可以通过调整内部偏心块的重叠角度来实现，建模的时候要预留出偏心块调整的操作空间，端盖上要对应设置检修口，不需要完全拆解筒体就能完成激振力的调整，方便现场根据实际物料的流动性、料仓的倾角来调整合适的激振力，避免激振力过大导致仓壁开裂，或者激振力不足达不到破拱、振实的效果。还要注意，这类振动装置不能在无附着的悬空状态下长时间试运行，空载运行时内部轴承的承受的冲击载荷会比带负载时大很多，很容易造成轴承过早损坏，建模时也要在安装说明里明确这点，提醒现场安装人员完成固定后再通电试机。
