多规格链轮传动组件结构设计

链轮作为链传动系统的核心啮合部件，广泛应用在输送线、动力传输工位、轻工包装设备、农业机具以及小型动力输出单元中，和配套滚子链配合完成远距离、定传动比的扭矩传递，相比带传动不存在打滑问题，相比齿轮传动对安装中心距的容错率更高，适合低速重载、工况存在少量粉尘碎屑的作业场景。

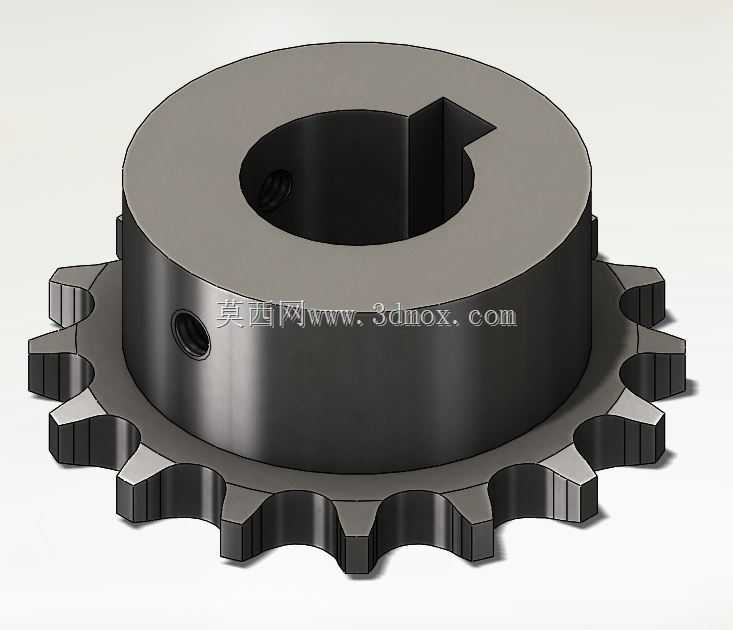

这套链轮结构覆盖了1/2英寸链号对应的16齿、20齿、36齿、40齿等多种齿数规格，建模过程中严格遵循链传动啮合的几何参数规范，齿形轮廓按照三圆弧一直线的标准齿形绘制，保证和对应规格链条啮合时不会出现卡滞、跳齿的问题，齿根位置做了对应圆角过渡，避免啮合过程中应力集中导致齿部断裂。轮毂部分采用凸台结构设计，中心孔预留了标准平键键槽，和传动轴装配时通过平键传递扭矩，避免轴和轮毂之间出现相对转动；轮毂侧壁加工有径向顶丝孔，装配完成后可以拧入紧定螺钉，进一步限制链轮的轴向窜动，尤其适合正反转切换频繁、存在冲击载荷的传动工位。

从安装边界来看，不同齿数的链轮对应不同的齿顶圆直径，选型时需要提前核算安装空间的径向尺寸，避免链轮转动时和周边机架、护罩发生干涉；轮毂的轴向长度根据传递扭矩的大小做了匹配设计，保证和轴的接触长度足够，不会出现局部压溃的问题。中心孔的尺寸公差按照过渡配合的要求设定，既方便装配时的轴向推入，也能保证运转时的同轴度，减少偏心带来的振动和链条磨损。键槽的位置和尺寸严格对应GB/T 1096的普通平键标准，不需要二次加工就可以和标准平键、标准输出轴直接适配。

设计过程中特意对齿面的啮合接触面做了工艺性考量，齿部工作表面的建模预留了后续热处理的加工余量，实际生产中可以对齿面进行高频淬火处理，提升齿面硬度，延长在磨粒磨损工况下的使用寿命。轮毂部分的厚度和外径经过强度校核，在额定扭矩载荷下不会出现轮毂开裂、键槽压溃的失效形式。径向顶丝孔的位置设置在键槽的对侧，拧紧顶丝时的作用力可以让键的侧面和键槽侧壁贴合更紧密，消除传动间隙，减少正反转切换时的冲击噪音。

在实际设备选型应用中，不同齿数的链轮可以搭配组成不同的传动比，小齿数链轮作为主动轮安装在电机输出端，大齿数链轮作为从动轮安装在负载轴端，实现减速增扭的效果；如果需要提速传动，也可以反向安装，但要注意小齿数链轮的最少齿数限制，避免齿数过少导致链条多边形效应加剧，引发传动振动过大、链条磨损加快的问题。这套链轮的三维结构完整还原了加工制造需要的所有特征，没有遗漏倒角、退刀槽等工艺结构，导入CAM软件后可以直接生成加工刀路，也可以直接用于设备装配的干涉检查、传动模拟仿真，验证链传动的张紧行程、中心距是否在合理范围内，提前排查设计阶段的装配问题，减少后续实物试装的整改成本。对于非标设备设计人员来说，这类标准化的链轮结构可以直接调用，不需要重复绘制齿形、核算键槽尺寸，大幅缩短传动系统的设计周期，同时避免自行绘制齿形时出现参数错误导致的啮合失效问题。
