重载双驱动电动滚筒输送设备结构设计

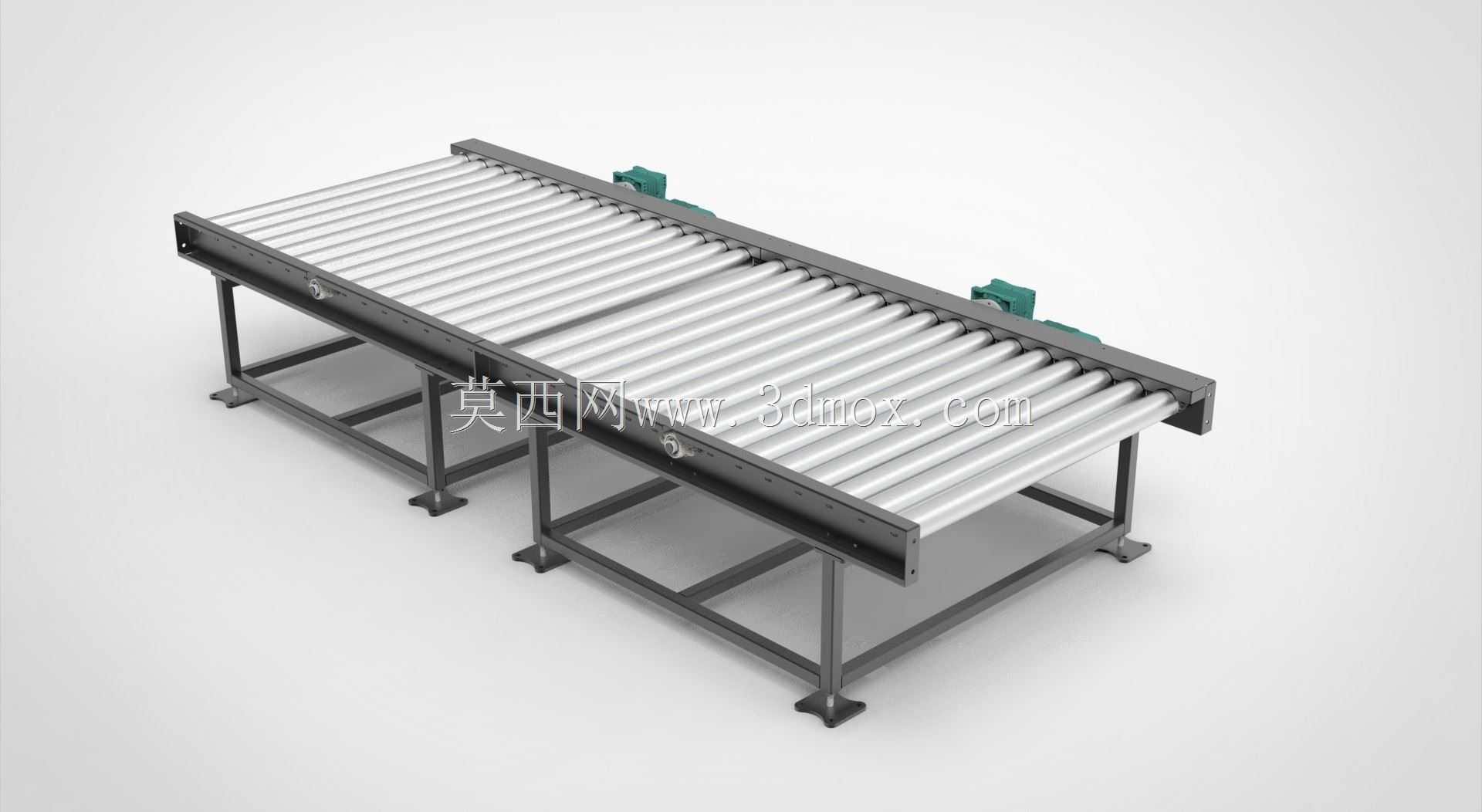

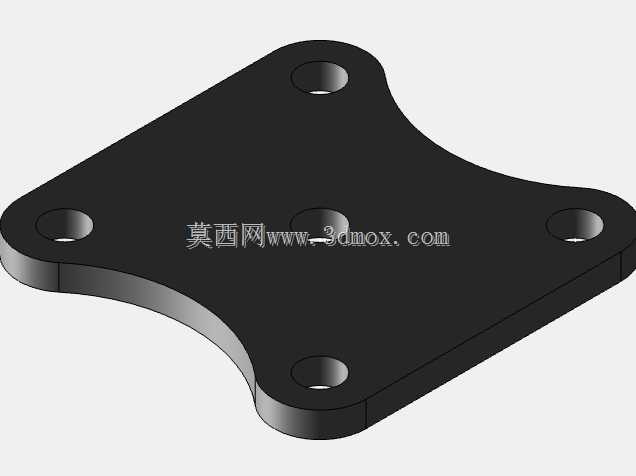

　　在汽车零部件焊装车间的重型工件转运、仓储物流中心的整托货物出入库、建材加工线的重型板材流转这类场景里，普通轻型滚筒线往往会因为负载不足出现辊筒变形、驱动打滑的问题，这款重载型双驱动电动滚筒输送结构，就是针对单段长距离、大负载连续输送需求做的定向设计。从结构布局来看，整线采用分段式机架拼接思路，每段机架采用型钢焊接框架结构，支腿底部配置可调式脚杯，安装时可根据现场地面平整度调整支腿高度，保证整线辊面的水平度误差控制在每米0.5毫米以内，避免重载工件输送时出现跑偏、侧滑的风险。

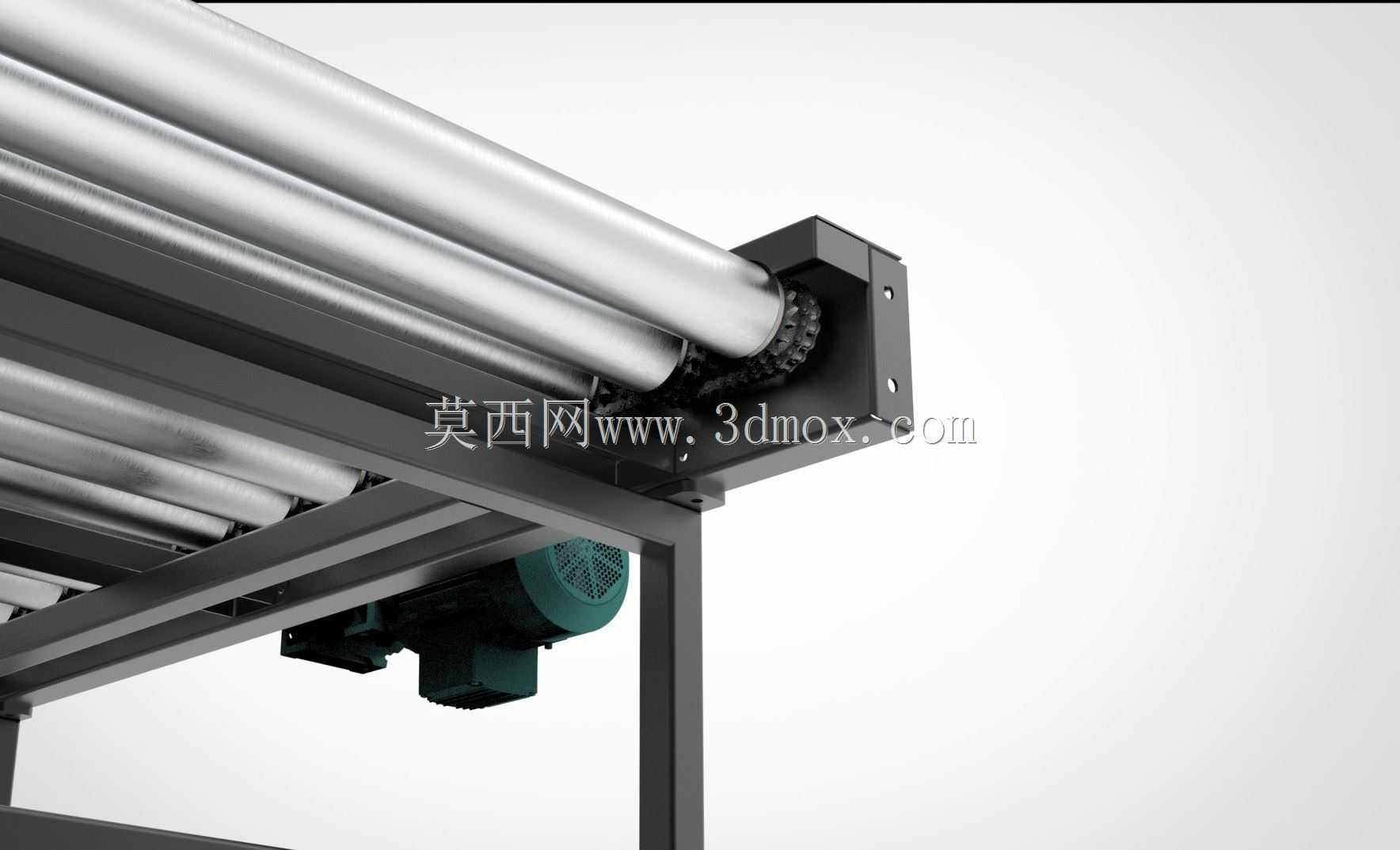

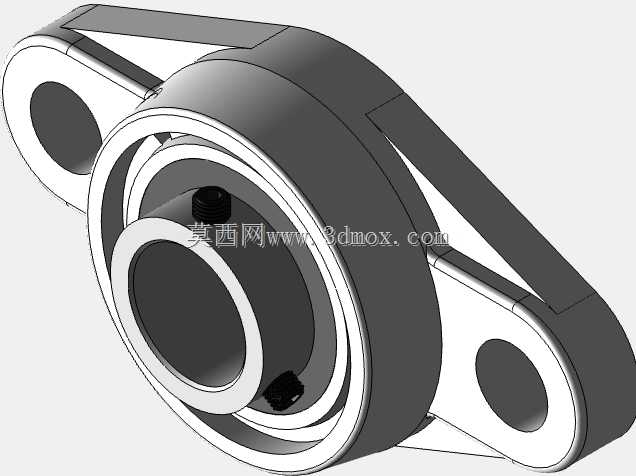

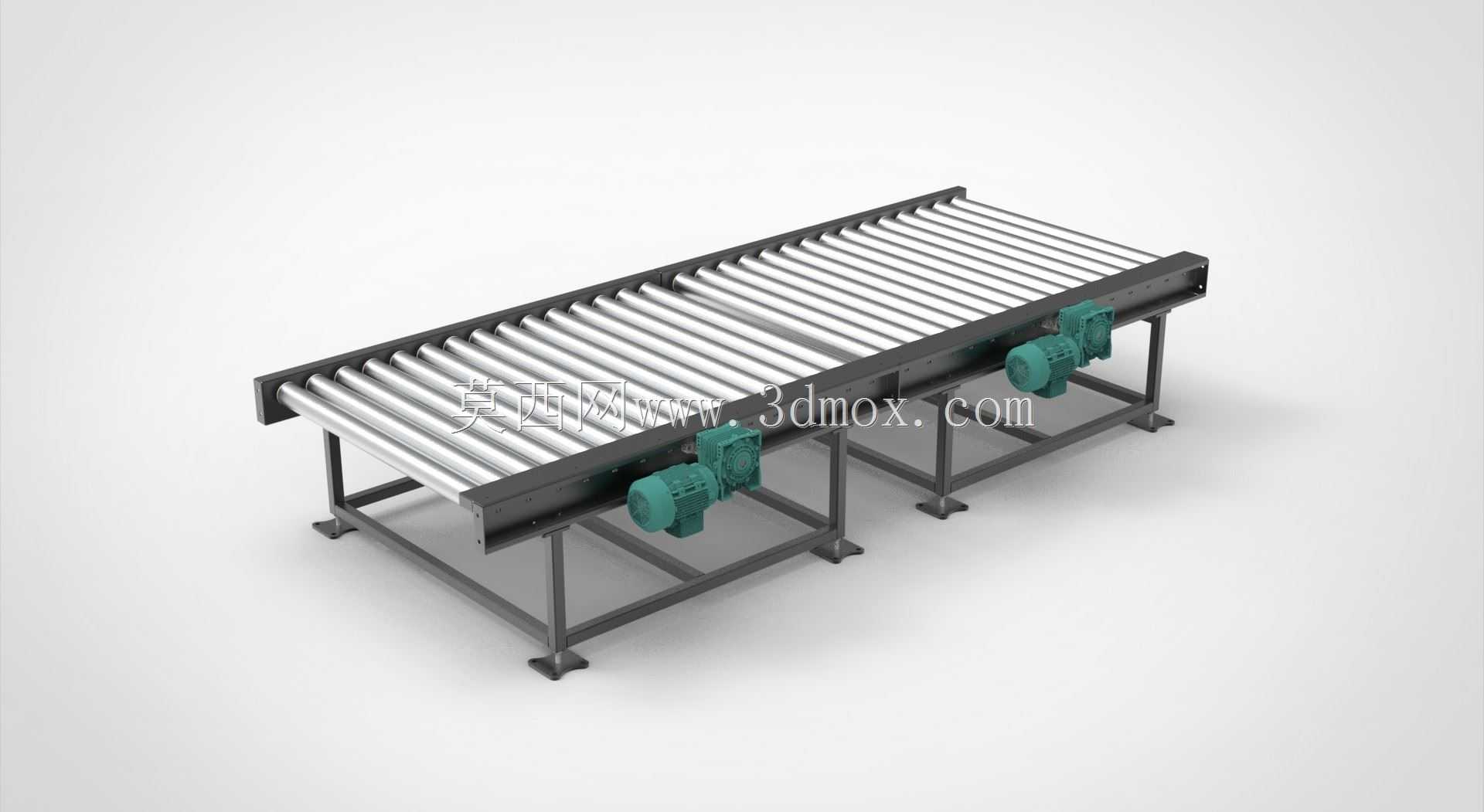

　　驱动端采用双侧电机直连减速机构的布局，区别于传统单端驱动的滚筒线，双驱动结构可以将动力分散到线体的两个区段，有效降低单根传动辊的扭矩负载，减少长距离输送时的传动损耗，即使输送单重达到吨级的工件，也能保证线体启动、运行过程平稳无顿挫，不会出现工件因为启动惯性移位的问题。辊筒部分采用厚壁无缝钢管加工，两端配装带座轴承固定在机架侧梁上，辊筒间距根据常规重载托盘的底部支撑尺寸做了匹配设计，保证托盘在输送过程中始终有至少三根辊筒提供支撑，避免托盘底部因为支撑点不足出现变形。机架侧梁采用折弯型钢一体成型，既可以作为辊筒的安装基准，也能兼顾侧边防护的作用，防止输送过程中工件偏移掉落。

　　设计过程中特意做了安装边界的预留，整线的宽度方向尺寸控制在常规车间通道的适配范围内，支腿的安装孔位采用长圆孔设计，现场拼接时可以根据实际安装需求做小幅的位置调整，降低现场安装的对位难度。线体的驱动电机安装在机架侧下方的安装支架上，支架与主框架采用螺栓连接，后期维护时可以单独拆卸电机组件，不需要拆解整线结构。从实际使用的角度来看，这类输送结构可以直接对接自动化立体仓库的出入库口、加工机床的上下料工位，也可以多段拼接组成长距离的输送环线，配合阻挡机构、顶升移栽机构可以实现工件的分道、流转，不需要额外做复杂的结构改造。辊筒表面做了防锈处理，即使在车间有少量切削液、粉尘的环境下，也能保证长期运行不出现锈蚀卡滞的问题。

　　框架的焊接位置都做了去应力处理，避免长期重载运行后机架出现焊接变形，影响辊筒的平行度。在做三维建模的时候，所有的安装配合面都预留了合理的公差间隙，辊筒与轴承座的配合、电机与减速箱的连接位置都按照实际装配要求做了约束还原，结构工程师可以直接在这个模型基础上调整辊筒长度、线体总长度、驱动功率参数，适配不同的现场输送需求，不需要从零开始搭建框架结构，能大幅缩短方案设计阶段的建模时间。不同于轻型输送线的薄壁型材设计，这款重载结构的所有受力构件都经过了负载校核，支腿的截面尺寸、横梁的壁厚都按照额定负载的1.5倍安全系数做了选型，即使出现短时的超载冲击，也不会出现结构失稳的问题。线体的高度可以根据对接设备的工作台面高度调整支腿长度，适配从地面输送到机床上下料的不同高度需求，不需要重新设计主体框架结构。
