冲压工位可伸缩皮带输送机构

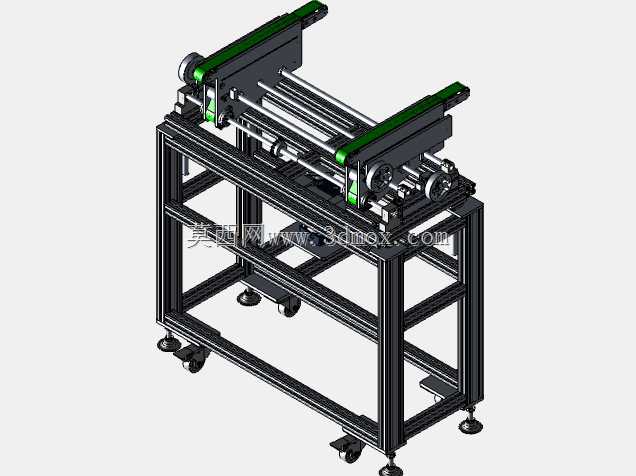

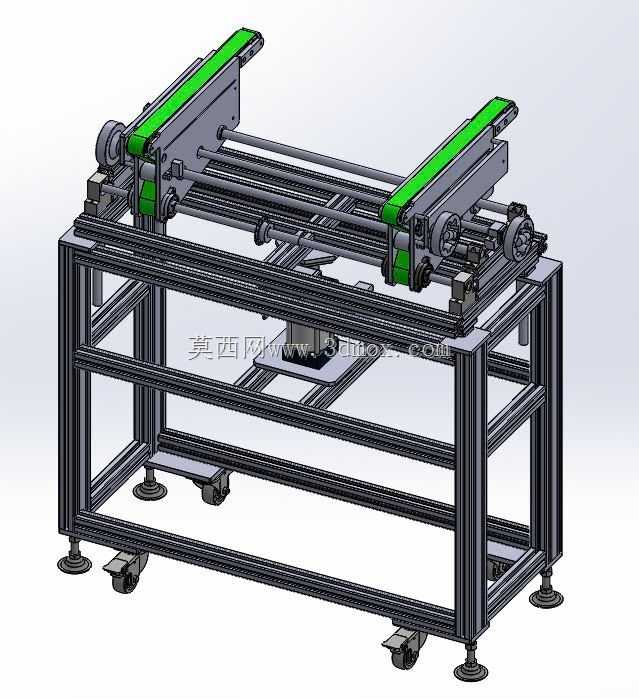

该伸缩式皮带输送机构主要部署在冲压设备内部工位，承担冲压工序间的工件转运任务，解决传统固定长度输送机在冲压模具更换时的空间干涉问题。设备整体采用立式框架结构，底部配置带刹车的万向脚轮，可在冲压车间内灵活调整工位位置，脚轮调节行程可适配不同冲压机床的工作台面高度差，安装时无需额外预埋固定件，仅需锁定脚轮即可完成工位固定，适配多台冲压机之间的快速转场使用需求。

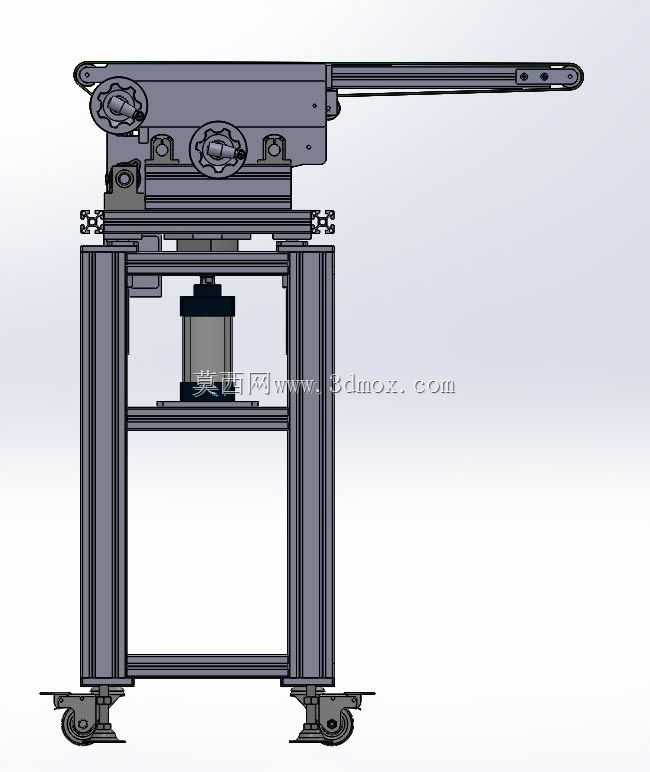

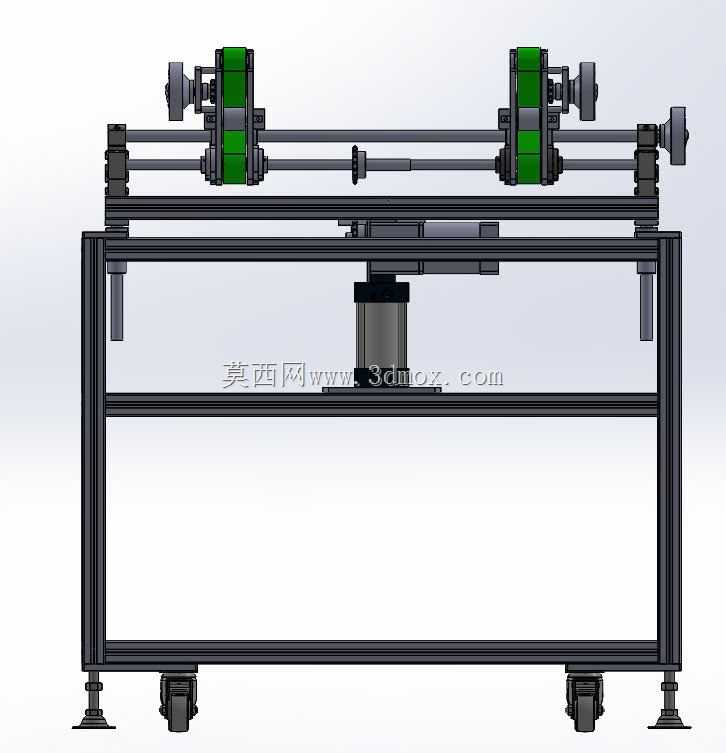

机架主体采用工业铝型材拼装搭建，型材连接处采用标准角件与内置螺栓锁紧，无需焊接加工，后期维护时可快速拆解更换受损型材段，框架中部预留的中空区域用于安装驱动单元与张紧调节组件，驱动电机竖直布置在框架中部空腔内，通过同步带轮将动力传递至上部输送皮带的主动辊，动力传递路径短，传动效率损失小，同时竖直布置的电机可充分利用框架内部空间，压缩设备整体横向占用尺寸。

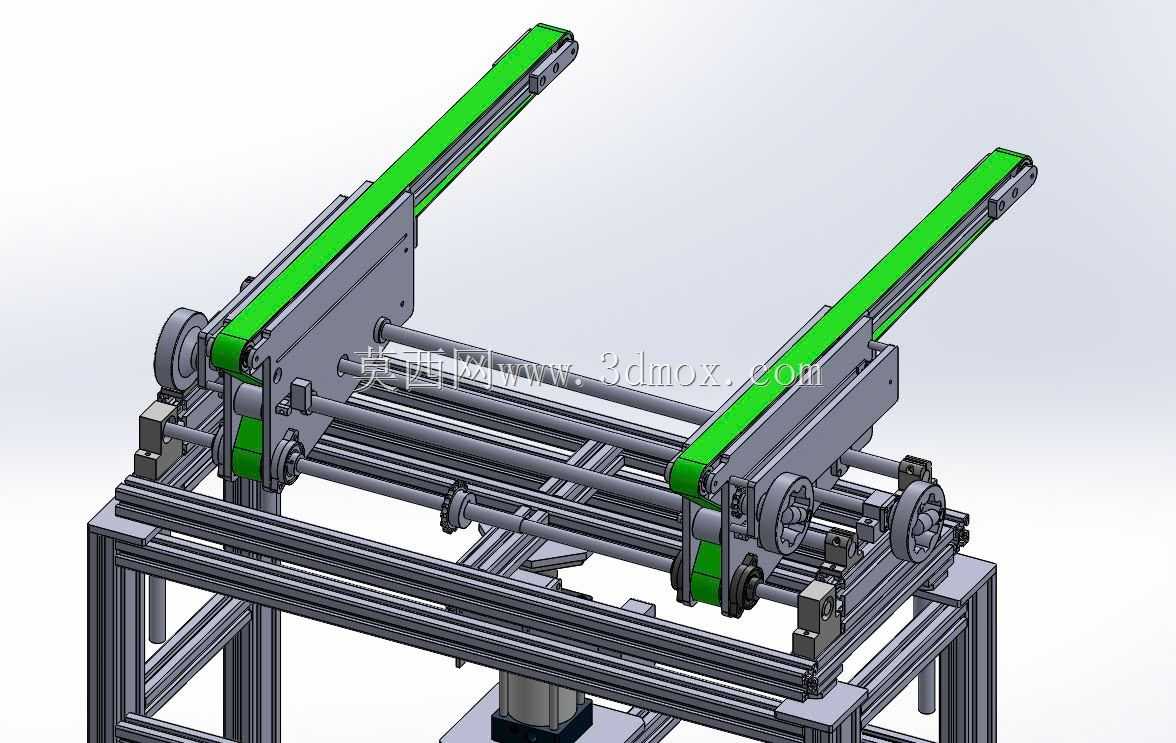

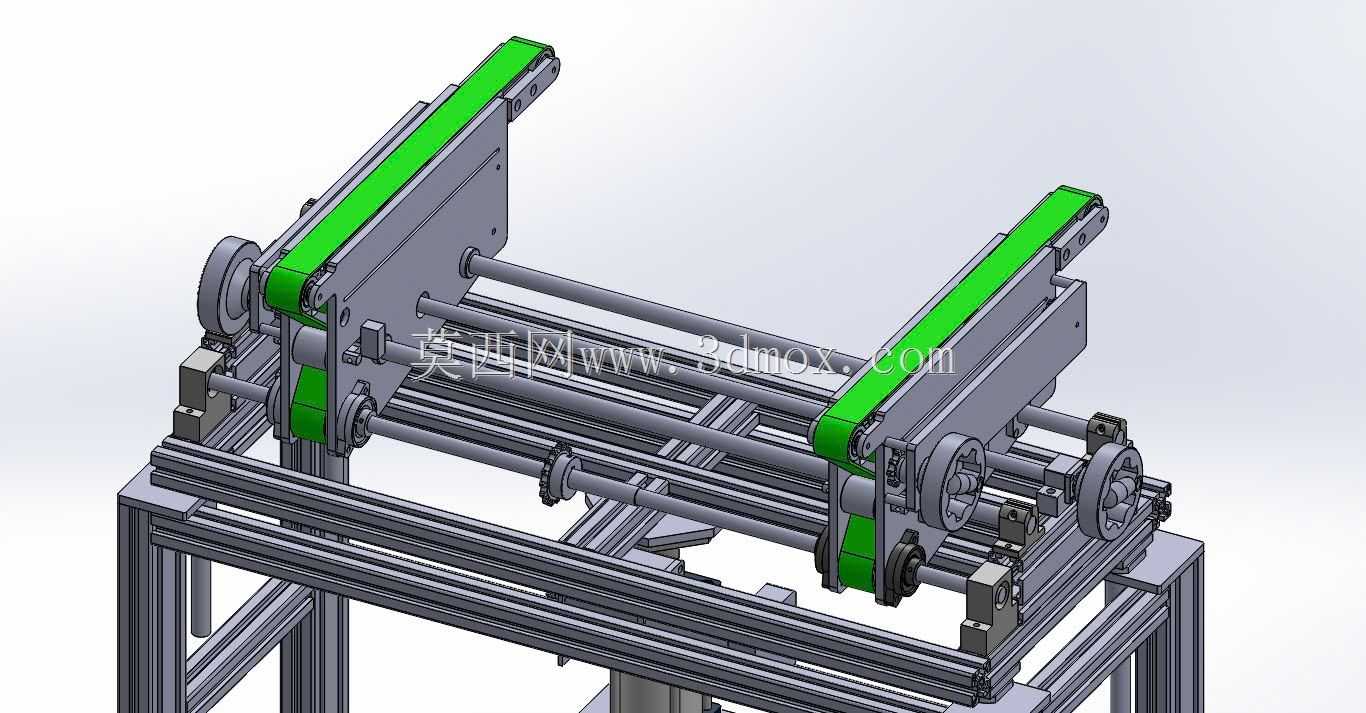

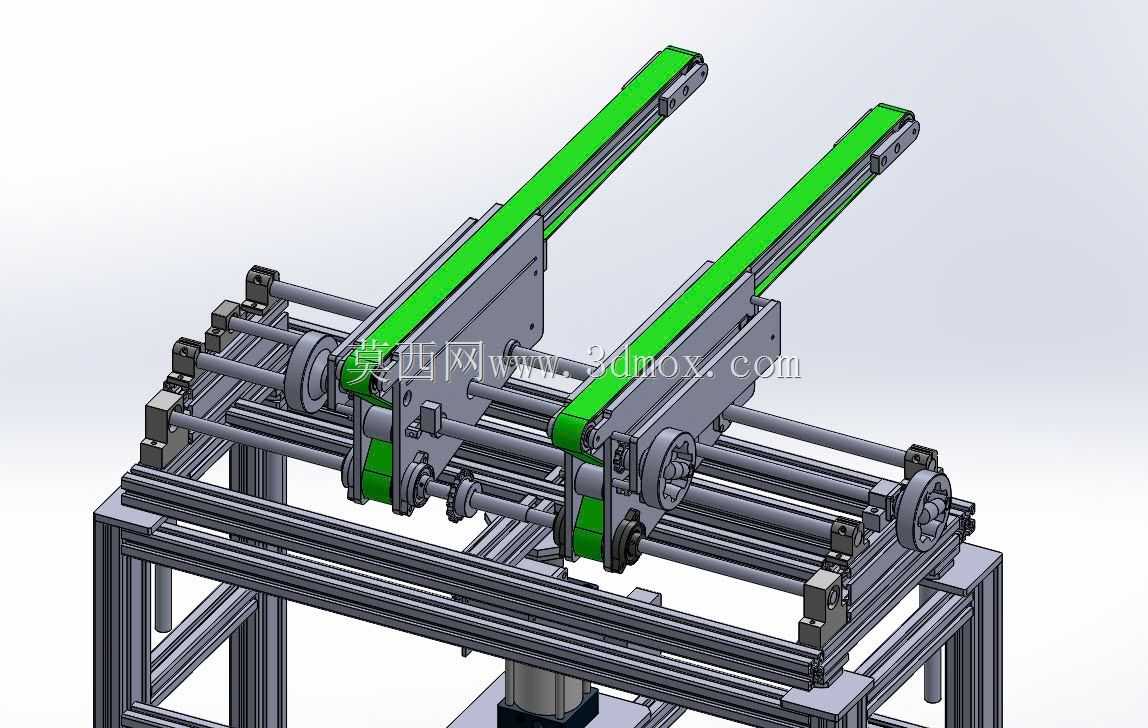

上部输送段采用可伸缩悬臂结构，固定段与伸缩段之间通过线性导轨实现滑动配合，伸缩调节时可通过侧面的锁紧旋钮快速固定伸出长度，最短收缩状态下悬臂长度可控制在固定段范围内，完全避开冲压模具的安装作业空间，更换不同吨位、不同闭合高度的冲压模具时，无需整体挪动输送机，仅需收缩悬臂即可留出足够的模具吊装与安装空间，大幅缩减冲压线换模的辅助作业时间。伸缩段最大伸出长度可覆盖冲压模具的出料口位置，皮带表面采用防滑磨砂材质，可承接冲压完成的小型钣金工件，将工件平稳输送至下一工序的接料位置，避免工件直接掉落产生的磕碰变形问题。

皮带张紧机构布置在悬臂的两端，采用偏心轮调节结构，无需拆卸护板即可通过端部的调节旋钮调整皮带张紧度，补偿皮带长期运行产生的蠕变伸长量，保证皮带运行时不打滑、不跑偏。设备整体的安装边界可适配多数开式单点冲压机的内部操作空间，收缩状态下整体宽度不超过冲压机立柱内侧间距，高度可通过底部脚轮微调至与冲压工作台面齐平，伸出状态下悬臂末端可延伸至冲压模具下模的出料侧，接料位置精准，不会与冲压滑块的运动轨迹产生干涉。

在实际冲压生产场景中，该输送机可适配多工序连续模的出料输送，也可用于单工序冲压后的工件转序，伸缩调节范围覆盖常见的小型冲压模具换模空间需求，无需为不同模具配置多台专用输送设备，降低冲压线的设备投入成本。设备的电气控制单元可接入冲压机的联动信号，冲压滑块完成上行回程动作后输送机启动送料，滑块下行冲压时输送机停止，实现与冲压节拍的同步运行，避免工件输送与冲压动作不同步产生的设备碰撞风险。框架上部的悬臂段两侧预留了传感器安装位，可根据实际生产需求加装工件到位检测光电开关，实现工件输送的计数与堵料报警功能，适配自动化冲压线的无人化运行需求。

结构设计过程中，优先考虑了冲压车间的油污、粉尘工况，所有转动辊的轴承均采用带密封圈的深沟球轴承，可阻挡冲压润滑油脂与金属粉尘进入轴承内部，延长部件使用寿命；皮带下方设置了可拆卸的接屑盘，可承接皮带表面粘附的金属碎屑，定期抽出清理即可，避免碎屑堆积在皮带与辊筒之间造成的皮带磨损。伸缩段的滑动导轨采用防尘密封设计，导轨滑块内置润滑脂储油腔，长期运行无需频繁加注润滑脂，减少日常维护工作量。
