立式工业电气控制柜体结构设计

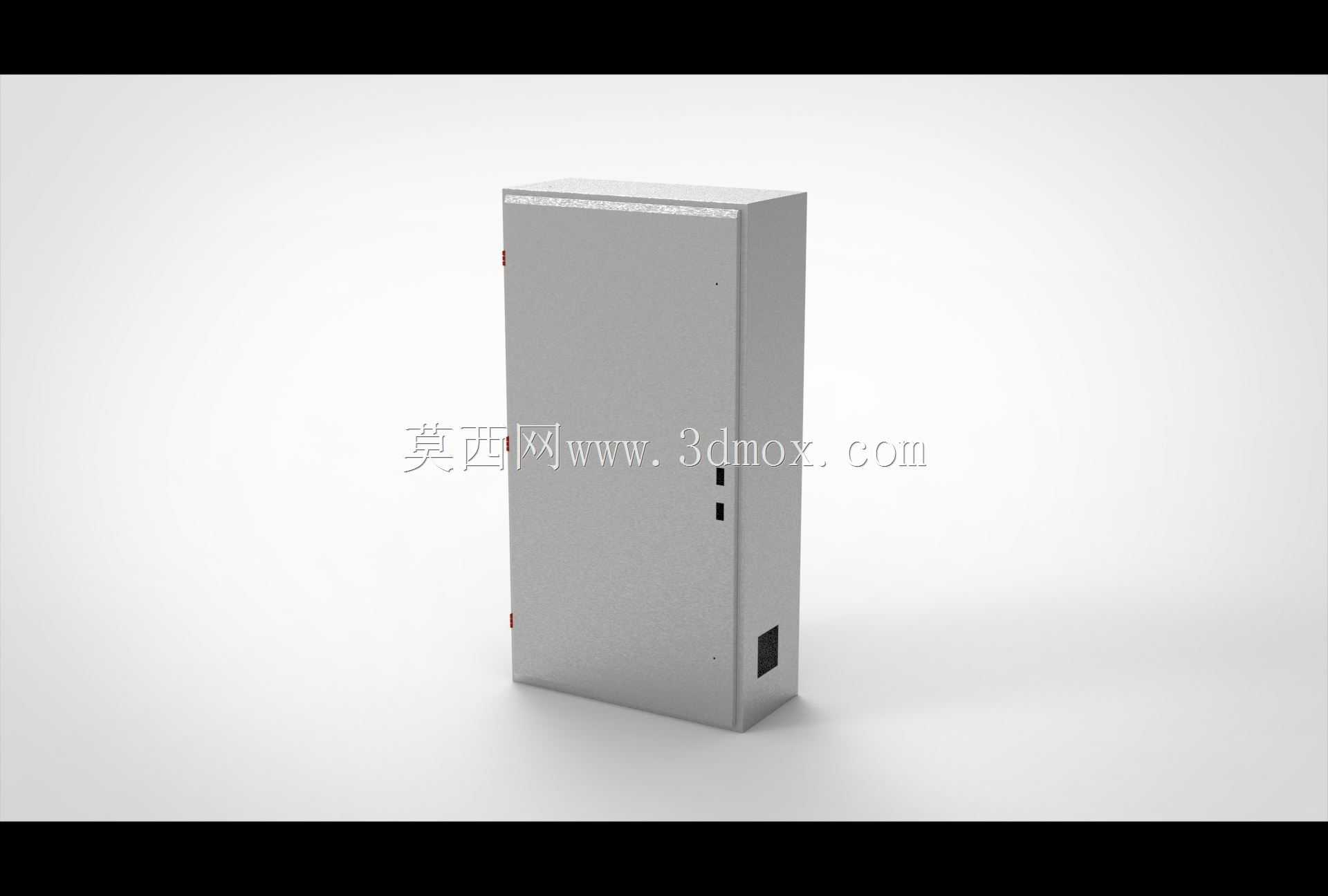

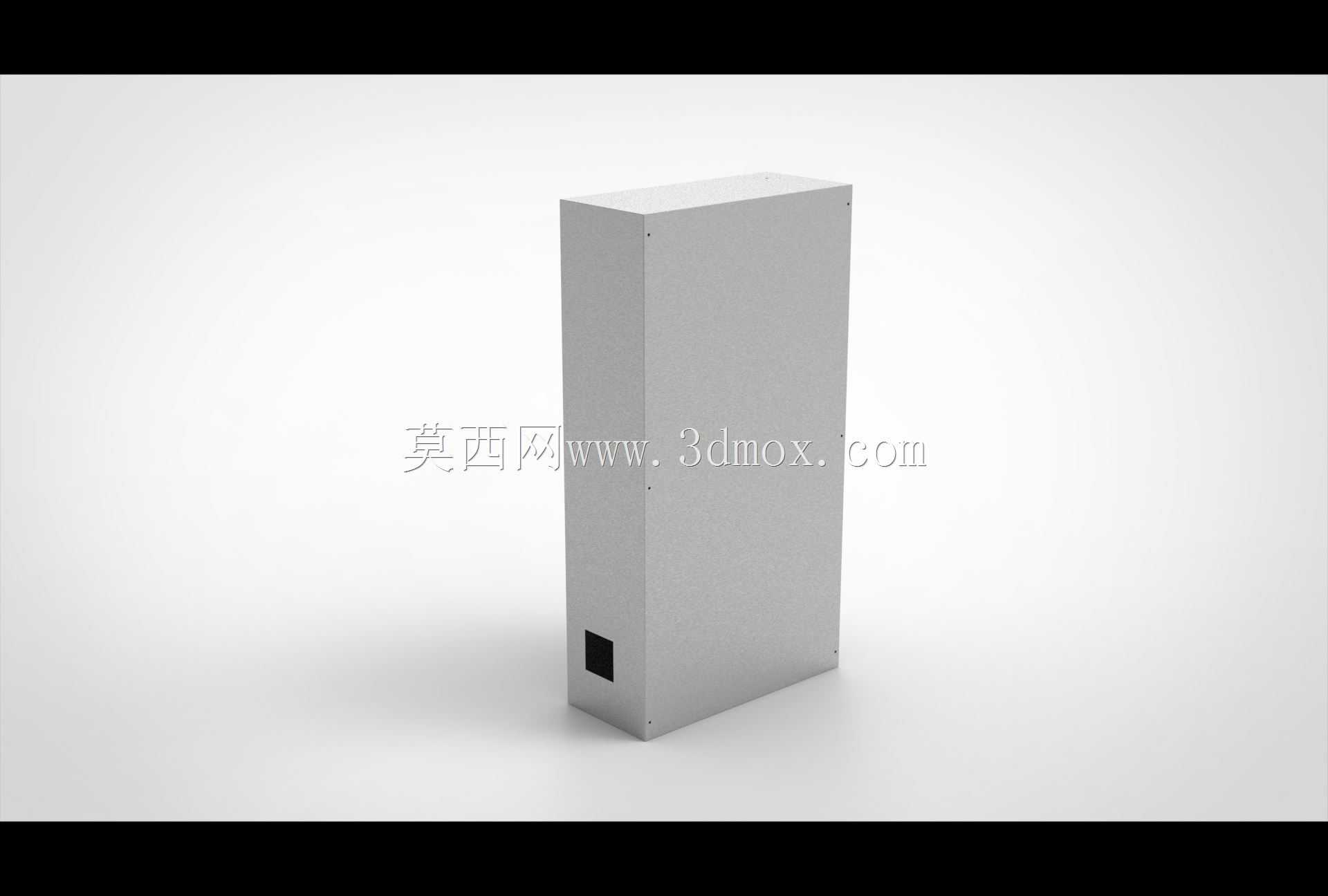

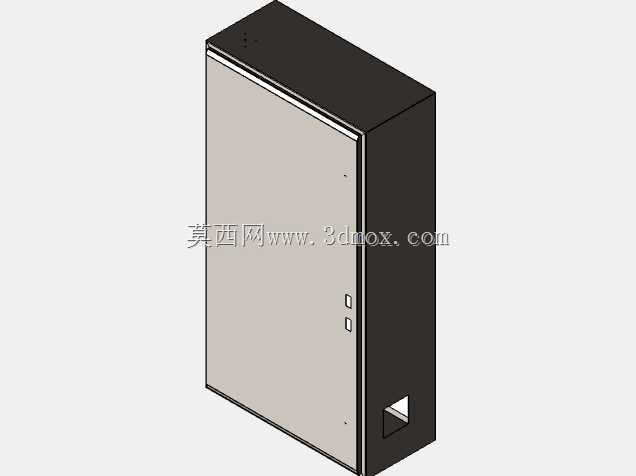

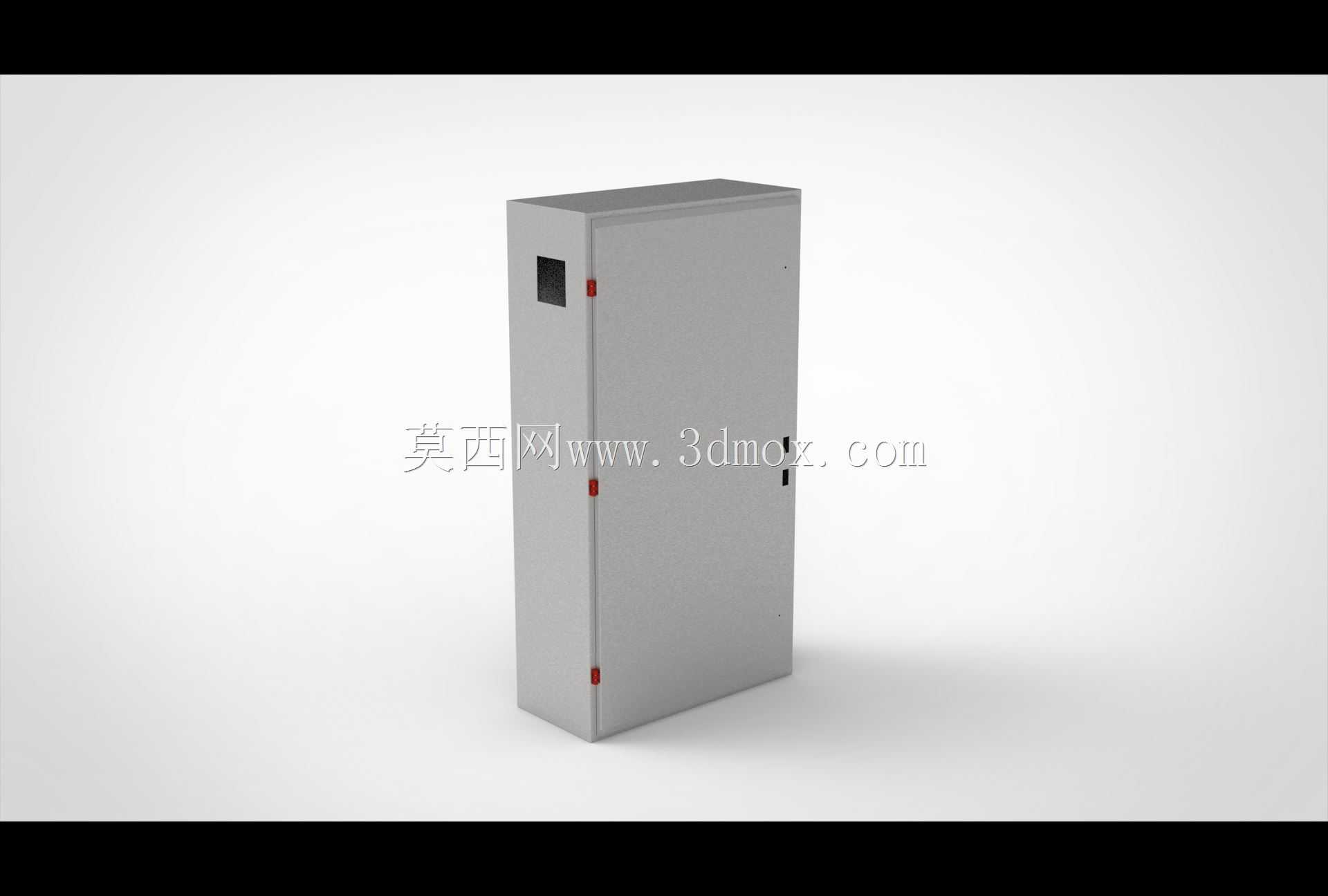

　　这款立式电气柜体的三维结构设计，核心面向工业车间配电、设备集群控制、生产线电气集成这类场景，日常承担电气元件承载、线路规整、防护隔离的核心作用，不管是离散制造车间的单机设备配套，还是流程工业的工段配电节点，都能适配对应的安装需求。从结构设计逻辑来看，整体采用单开门立式落地布局，柜体主体采用等厚冷轧钢板弯折成型的框架结构，侧边预留的安装孔位既可以实现多柜并排拼接，也能单独通过膨胀螺栓完成地面固定，柜体底部预留的穿线孔位，适配工业现场常见的桥架布线、地面埋管布线两种进线方式，不用额外在现场做二次开孔加工，能减少现场安装的工作量。

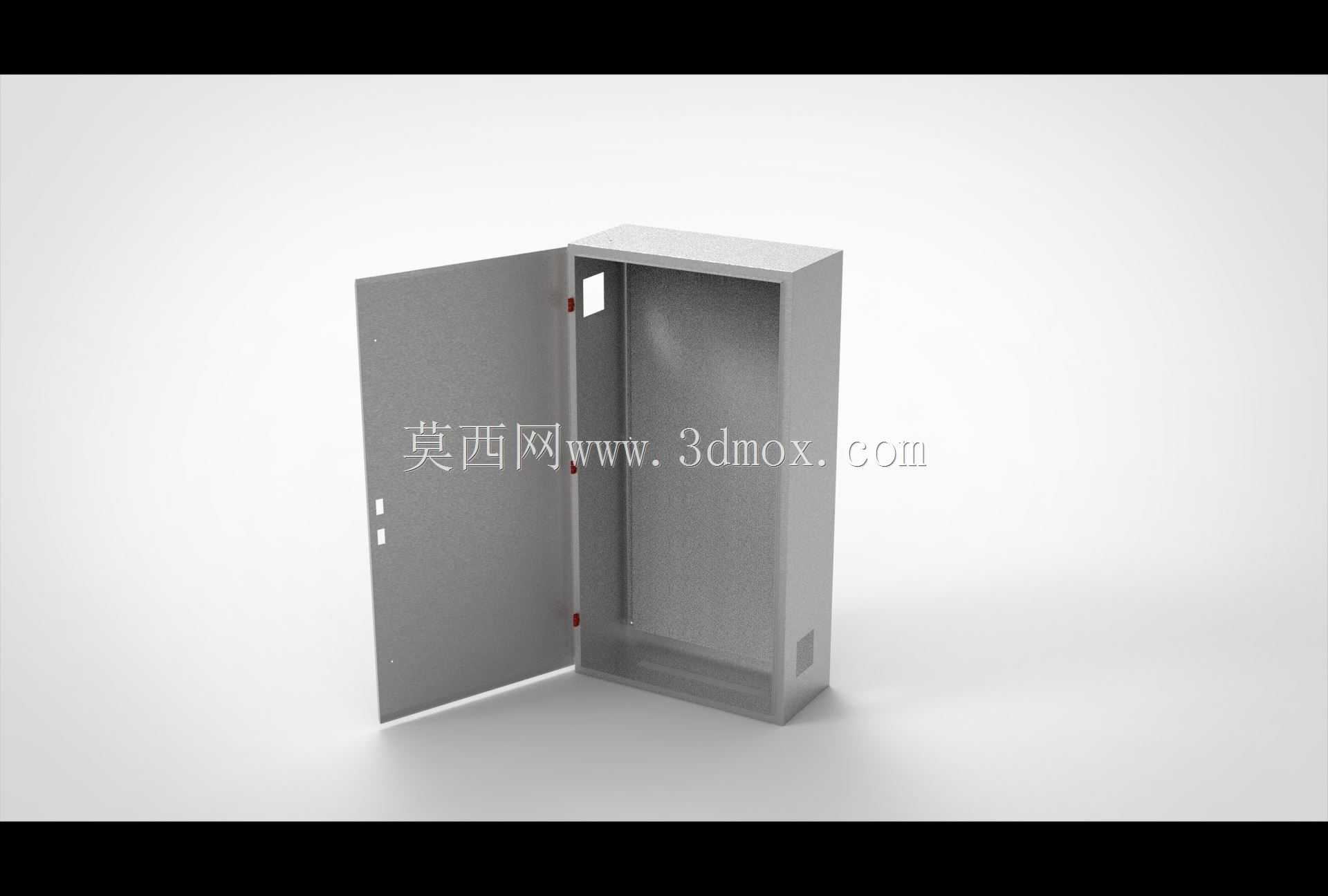

　　柜门和柜体主体的配合处预留了密封胶条的安装槽，闭合后能达到常规工业环境要求的防护等级，避免车间内的粉尘、飞溅切削液进入柜体内部，影响电气元件的正常运行。柜体内部预留了标准化的安装梁位置，可以根据实际需求搭配不同深度的安装板，用来固定断路器、接触器、PLC模块、接线端子这类常用电气元件，安装梁的孔位采用通用模数间距，不用重新打孔就能适配市面上绝大多数标准尺寸的电气配件，降低后期元件装配的适配成本。从外形尺寸的边界来看，柜体整体深度控制在合理范围，不会占用过多的车间通道空间，同时内部的有效安装空间足够容纳常规工段的全部控制元件，柜门内侧预留了线槽安装位置，可以用来整理柜门表面安装的按钮、指示灯的连接线，避免开关门过程中线路被拉扯磨损。

　　柜体侧面预留的接地螺柱，能直接和车间接地干线连接，保障设备运行过程中的用电安全，柜体边角位置全部做了圆弧钝化处理，避免安装和后期维护过程中划伤操作人员。在建模过程中，所有弯折位置都预留了对应的板材折弯余量，装配间隙控制在行业通用的公差范围内，柜门的铰链安装位置做了局部加强处理，避免长期开关门出现铰链松动、柜门下沉的问题，柜体顶部预留的吊装孔位，方便现场安装时通过起重设备完成柜体的移位和就位，不用额外焊接吊耳。

　　不同于常见的小型配电箱，这款柜体的结构强度更高，能适应工业现场复杂的安装环境，不管是放置在车间的靠墙位置，还是和其他柜体并排组成电气控制柜组，都能保持结构的稳定性，柜体表面的处理工艺预留了对应的喷涂厚度空间，建模时已经考虑了喷涂后的装配间隙，不会出现因为喷涂厚度导致柜门无法正常闭合的问题。在实际选型应用中，这类柜体可以根据现场的元件数量调整内部安装板的布局，既可以做成单回路的动力配电柜，也可以集成PLC、触摸屏等元件做成设备的一体化控制机柜，底部的穿线孔配备了对应的护线套结构，能保护进出线缆的绝缘层不被金属切口割破，柜门和柜体之间预留了接地跨接线的安装位置，避免柜门因为带电引发安全隐患。整体结构没有多余的冗余设计，所有的结构特征都服务于实际安装和使用需求，没有为了外观做不必要的异形结构，降低了板材加工的难度，也能减少生产过程中的材料浪费，对于结构设计人员来说，这款模型的所有安装孔位、配合尺寸都符合行业通用规范，可以直接作为同类型柜体设计的参考，不用重新从零开始搭建基础框架，能缩短同类型产品的设计周期。
