阀门自动化系统用电气控制柜体结构

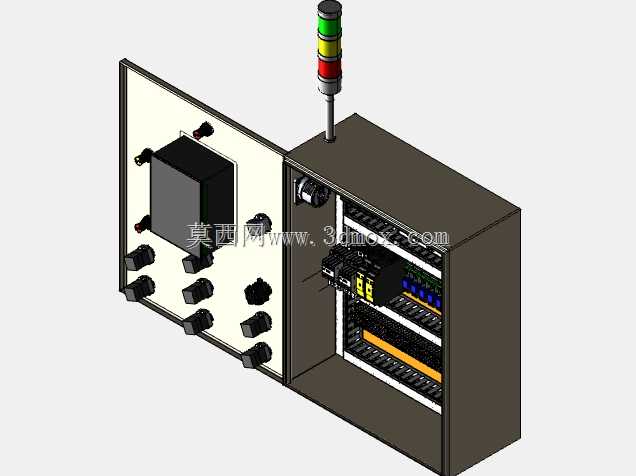

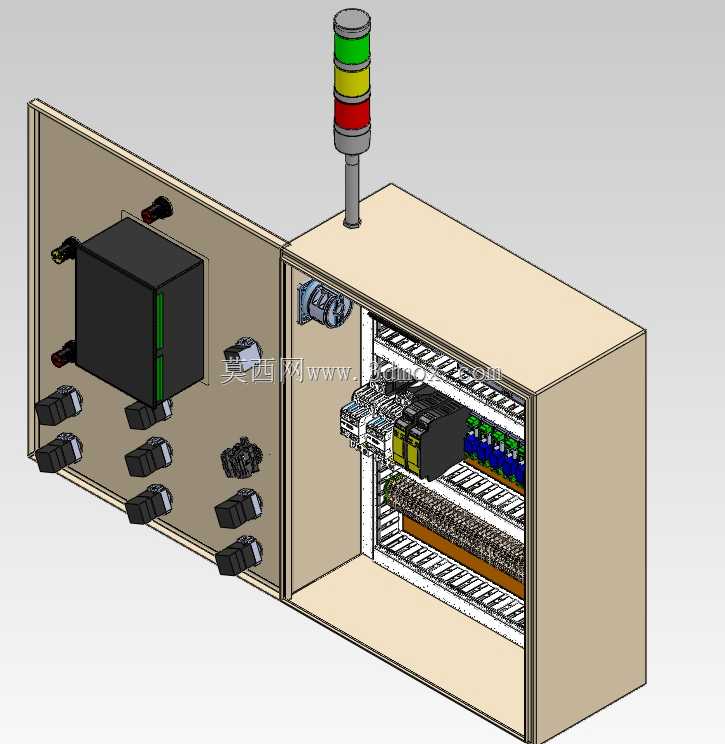

　　这套柜体结构主要面向工业现场阀门自动化集群控制场景，在化工流体输送、市政水处理、制程管线管控这类需要对多组阀门做逻辑联动控制的工位上，这类控制柜是整套自控系统的核心载体，所有现场阀门的状态采集、动作指令下发、故障信号反馈都要通过柜内元件完成中转与逻辑运算。从结构设计上看，柜体采用前开门单舱布局，柜门内侧预留了充足的操作元件安装位，排布了多组旋钮、开关以及独立的功能模块安装区，操作区的元件排布遵循现场操作的动作逻辑，高频操作的启停、切换开关布置在人手站立操作最舒适的高度区间，避免操作人员频繁抬手或弯腰操作，降低长时间值守的操作疲劳。

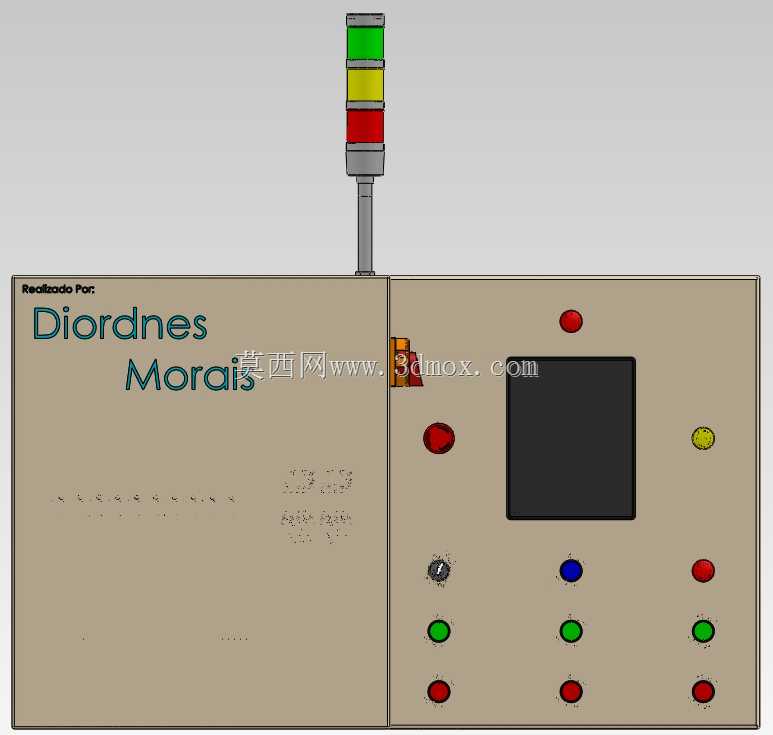

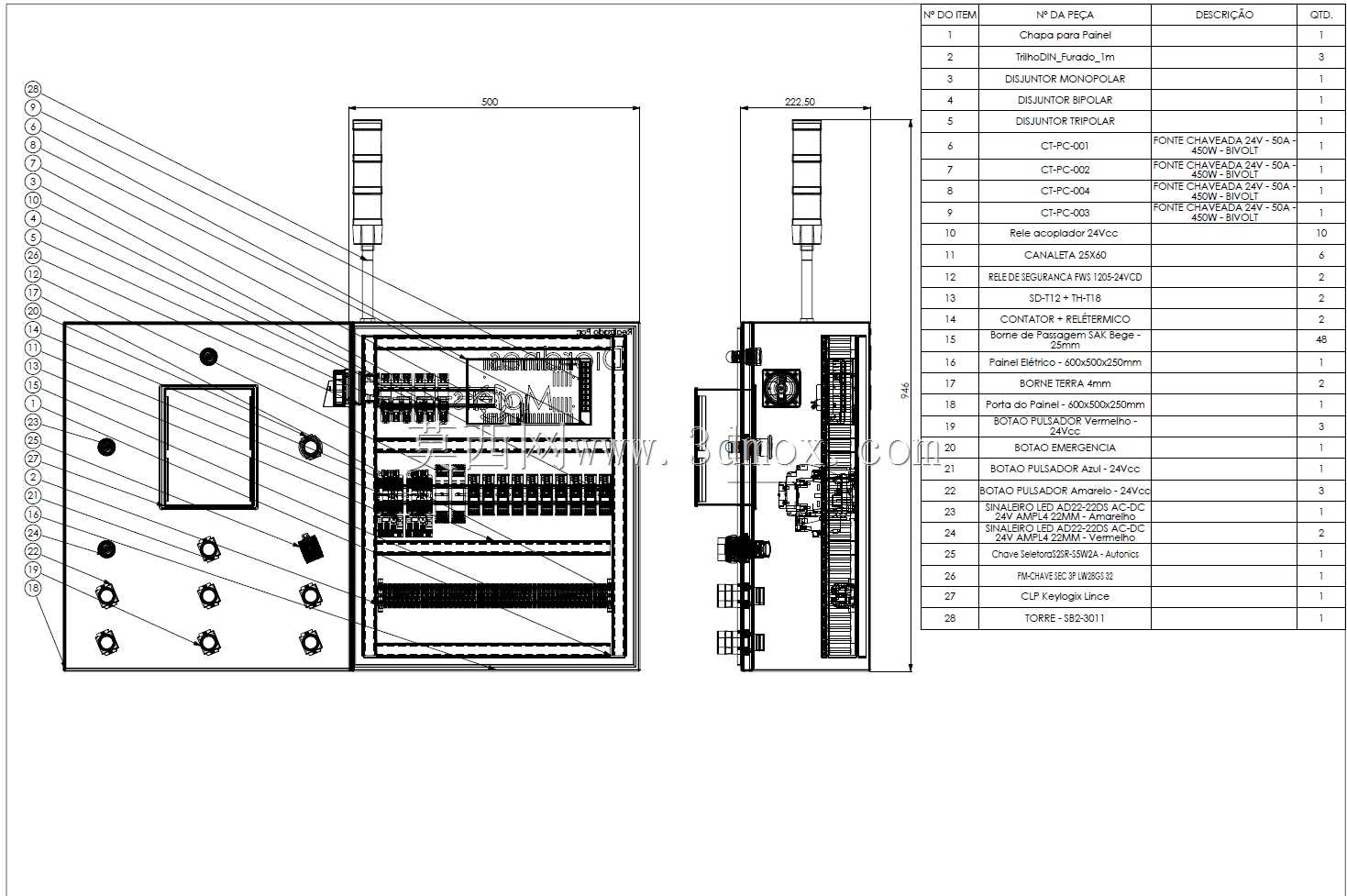

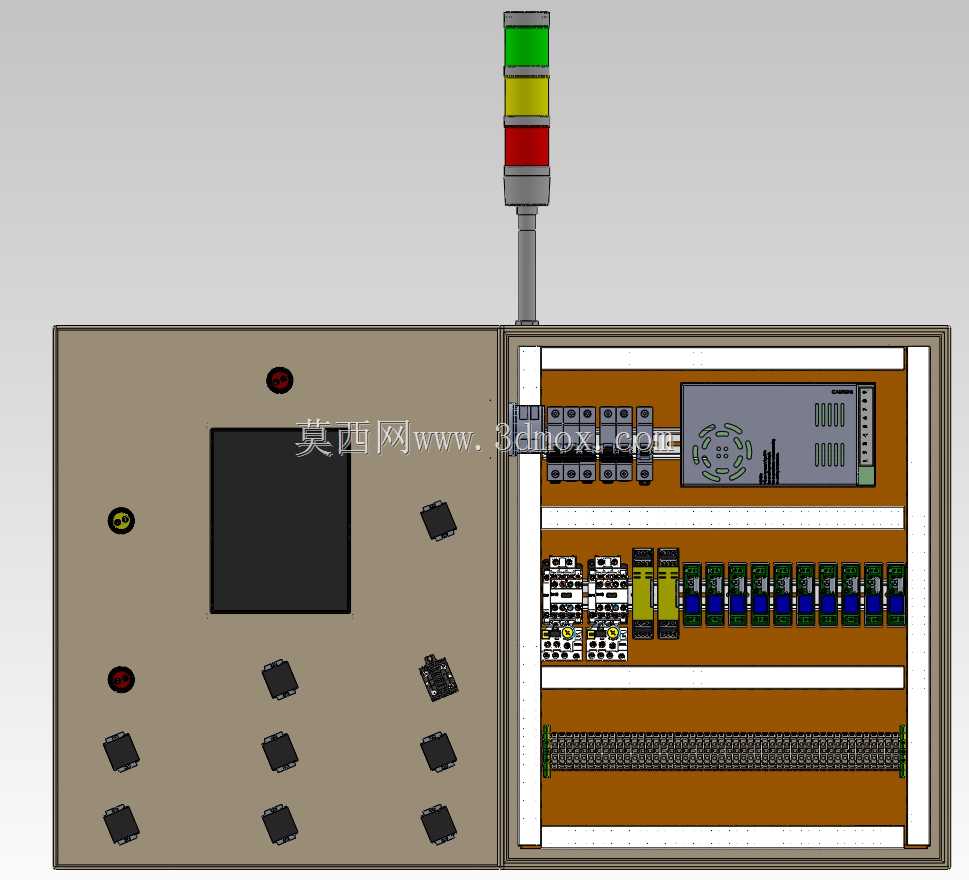

　　柜顶预留了三色警示灯的安装接口，安装位置处于柜体最高处，现场各个角度的巡检人员都能快速识别设备运行状态，绿灯对应正常运行、黄灯对应预警提示、红灯对应故障停机，不需要靠近柜体就能掌握系统工况，适配大车间、长管线的巡检需求。柜内的安装布局采用分层设计思路，最上层预留了通讯模块与电源进线的安装空间，强弱电走线区域做了物理分隔，避免动力线对信号传输造成电磁干扰；中间层是核心控制元件的安装导轨位，预留了标准DIN导轨安装空间，可以根据实际控制的阀门点位数量灵活扩展IO模块，不需要额外改动柜体结构；下层是接线端子排区域，所有现场来的阀门控制线、动力线都在端子排处做转接，柜内布线沿走线槽规整排布，后期维护查线时可以顺着走线槽快速定位线路，减少故障排查的时间。

　　从安装边界来看，柜体采用落地式安装结构，底部预留了固定地脚的安装孔位，安装时需要在地面做对应的混凝土基础或者型钢支架，保证柜体放置的水平度，避免柜门开合出现卡滞；柜体侧面预留了进出线的敲落孔，现场布线时可以根据线缆走向选择对应位置开孔，不需要额外切割柜体板材；柜门与柜体之间预留了密封胶条的安装槽，合上柜门后可以达到基础的防尘防护等级，适配普通工业车间的使用环境，如果是潮湿或者多粉尘的工况，还可以在密封槽内加装对应等级的密封条提升防护能力。柜门内侧的元件安装板做了加厚处理，安装较重的控制模块时不会出现板材变形，所有元件的安装孔位都做了定位标记，装配时不需要反复测量划线，直接按照定位孔位固定元件即可，能有效缩短柜体的装配周期。

　　柜内的元件安装导轨采用标准35mm规格，兼容市面上绝大多数常规工业控制元件的安装尺寸，设计选型时不需要单独定制特殊安装件，降低物料采购的复杂度。在实际使用场景中，这类控制柜一般布置在阀门组附近的现场区域，不需要将所有线路都拉到远端的中控室，减少了长距离布线的线缆成本，也降低了线路传输的信号衰减问题，现场操作人员可以直接在柜面完成手动/自动模式切换、单阀点动操作、故障复位等常用操作，不需要跑到中控室下发指令，提升现场调试与应急处置的效率。设计过程中特意考虑了柜内的散热空间，元件排布时在发热较大的模块之间预留了散热间隙，柜顶和柜底都预留了通风孔的位置，自然通风就能满足常规工况下的散热需求，不需要额外加装散热风扇，减少了柜体的故障点与后期维护成本。柜门与柜体之间做了接地跨接结构，避免柜门带电造成操作人员触电风险，所有金属结构件之间都做了导通处理，保证整个柜体的接地连续性，符合工业电气设备的安全规范。
