纸盘成型模具结构设计方案

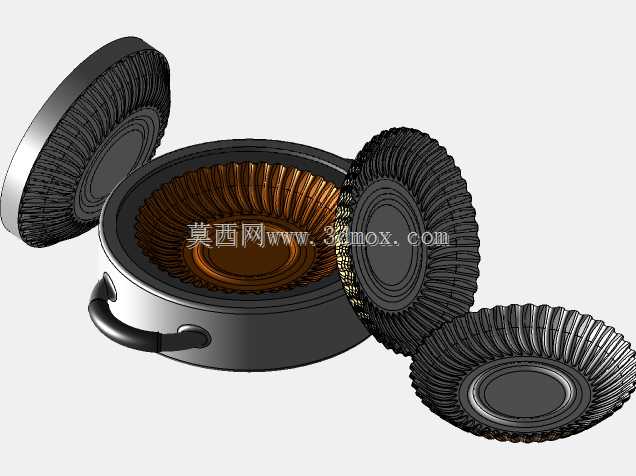

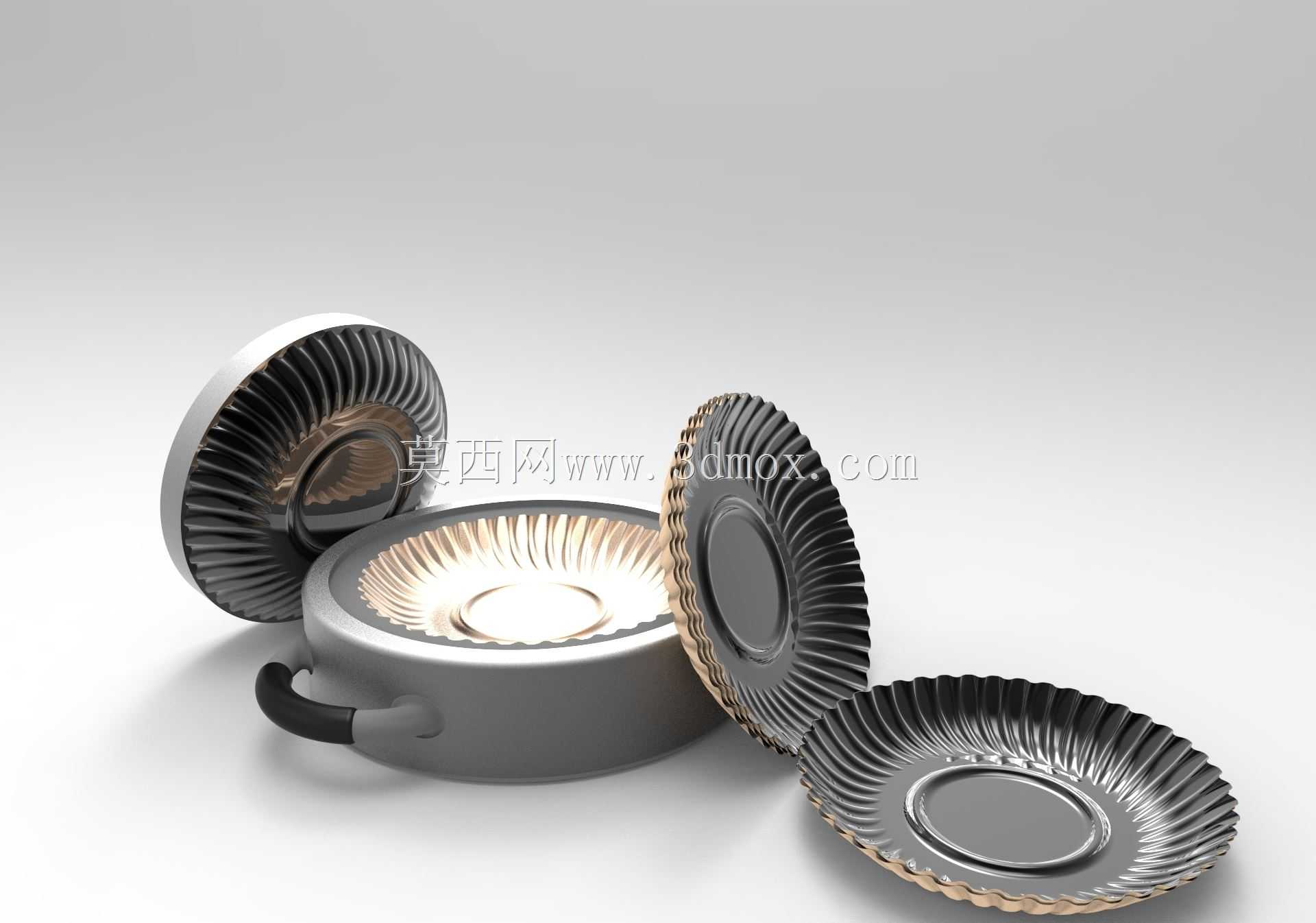

　　这套纸盘成型模具主要面向一次性纸质餐饮具的批量压制成型生产场景，适配中小规模纸品加工车间的冲压成型工位，可直接安装在常规吨位的四柱压力机工作台上，完成带褶皱边纸盘的热压定型工序。模具整体采用上下模对合的结构布局，下模设置固定的纸盘轮廓成型腔，腔体内壁加工有均匀分布的径向褶皱齿槽，齿槽的深度与间距严格匹配成品纸盘的边缘波纹参数，保证压制成型后纸盘边缘的褶皱规整度一致，不会出现局部褶皱深浅不一、边缘翘曲的问题。上模配套设置对应的压合型芯，型芯边缘做了0.2mm的圆角过渡处理，避免压合过程中切断纸浆坯料的纤维结构，导致成品边缘出现毛边、开裂的缺陷。

　　模具的侧边设置有可拆卸的手柄式定位结构，方便生产过程中快速调整模具在工作台上的安装位置，同时也便于定期开模清理腔体内残留的纸浆碎屑，减少日常维护的拆装工作量。在成型腔的中心区域，设计有微凸的圆形定位台，定位台的直径比纸盘底部的平整区域小1.5mm，既可以保证纸浆坯料放置时的快速对中，又不会在成品底部留下明显的压痕，影响纸盘的外观平整度。模具的合模导向采用四角的导柱导套结构，导柱配合间隙控制在0.03mm以内，保证上下模合模时的同轴度，避免出现错模导致的纸盘壁厚不均问题。

　　考虑到纸盘热压成型过程中需要排出坯料内的水汽，在成型腔的褶皱齿槽底部均匀分布有直径0.1mm的排气微孔，微孔连通模具背部的排气腔，可在压合过程中快速排出腔体内的空气与坯料蒸发的水汽，避免成品出现鼓包、局部缺料的问题。模具的安装边界尺寸适配常规300mm行程的压力机工作台，上下模座的厚度均经过强度校核，在满负荷压合工况下不会出现模座变形的问题，保证长期批量生产的成型精度。从设计思路上，这套模具优先考虑了生产过程中的换模效率，所有成型镶件均采用快拆式固定结构，当需要生产不同尺寸规格的纸盘时，仅需更换对应的型腔镶件与型芯，无需整体拆装模座，可大幅缩短换模调试的时间，适配多规格小批量的纸盘生产需求。

　　模具的流道设计做了优化，压合过程中多余的纸浆坯料会被挤入型腔边缘的溢料槽内，溢料槽的深度设置为0.3mm，既可以保证多余料的顺利排出，又不会导致成品边缘出现过厚的飞边，减少后续去飞边的人工工作量。在实际生产应用中，这套模具可适配原木浆、竹浆等多种材质的纸浆坯料，压合成型周期可控制在8秒以内，单模单次可成型1件成品，配合自动化送料机构可实现连续化生产，成品的合格率可稳定在98%以上。模具的成型表面做了硬质氧化处理，表面粗糙度达到Ra0.8，既可以避免压合过程中纸浆粘模，又能提升模具表面的耐磨性能，延长模具的使用寿命，减少日常抛光维护的频率。针对纸盘边缘的褶皱成型，齿槽的拔模角度设置为1.5度，保证开模时成品可以顺利从型腔内脱出，不会出现褶皱部位被拉变形的问题。模具的冷却水路采用环绕式布局，在成型腔的背部设置有循环冷却通道，可精准控制成型过程中的模具温度，避免温度过高导致纸盘焦糊，或是温度过低导致坯料定型不充分出现回弹变形。
