螺旋特征衍生复杂艺术造型结构设计

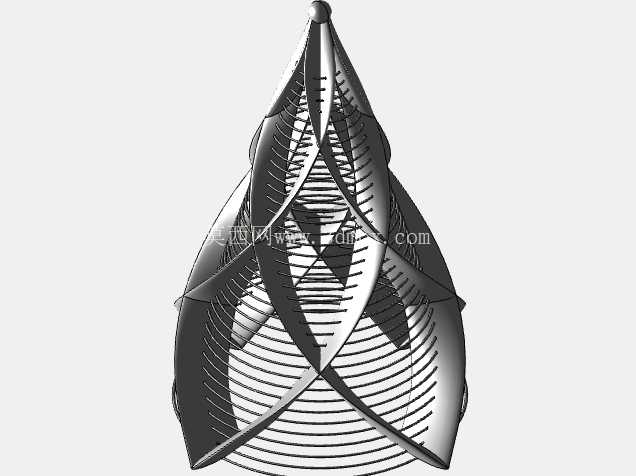

　　这类基于螺旋特征构建的复杂曲面造型，在工业设计领域的应用场景覆盖多个细分方向，既可以作为文创产品的外观结构原型，适配装饰摆件、艺术装置的外观开发需求，也能为工业产品的外观差异化设计提供结构参考，比如消费电子的外观纹理、灯具的导光结构、高端设备的装饰性外罩，都能从这类螺旋衍生结构中提取设计逻辑。从实际功能特性来看，这类连续螺旋交织的曲面结构，自身具备均匀的力学传导路径，当采用光敏树脂或金属粉末进行3D打印成型时，逐层堆叠的成型过程中螺旋结构能自然形成自支撑，减少额外支撑材料的添加，降低后处理的工作量，同时连续的曲面过渡不会出现应力集中的锐角区域，成型后的构件抗形变能力优于同体积的实心块状结构，在作为装饰构件使用时，能在轻量化的前提下保持足够的结构刚度。设计这类结构的核心思路，是从最基础的螺旋线逻辑出发，先确定单条螺旋线的导程、升角与旋转圈数，再通过截面轮廓沿螺旋线的扫掠，得到基础的螺旋肋条结构，之后通过圆周阵列、曲面镜像、布尔合并的操作，让多组螺旋肋条在空间中形成交织嵌套的关系，过程中需要严格控制每一组肋条的偏移角度与截面尺寸，避免不同螺旋特征之间出现零厚度或者干涉的问题，同时要保证曲面之间的过渡是G2连续的，不管是后续做渲染表现还是数控加工，都不会出现曲面褶皱或者加工断刀的问题。

　　从外形尺寸与安装边界的角度考虑，这类结构如果作为独立摆件使用，底部需要预留平整的安装基准面，基准面的直径要大于整体结构最大回转直径的三分之一，保证放置时的稳定性，不会因为重心偏高出现倾倒；如果是作为其他产品的内嵌装饰结构，需要在螺旋结构的最外侧预留0.2-0.5mm的装配间隙，避免曲面的微小成型误差导致装配卡滞，同时要根据安装空间的限制，提前调整螺旋的总高度与最大回转直径，保证结构整体能完全嵌入预留的安装腔体内，不会和周边的其他零部件产生运动干涉。

　　在实际建模过程中，这类结构不需要一开始就绘制复杂的空间曲线，完全可以从最基础的平面草图入手，先确定中心旋转轴的位置，再绘制单个螺旋肋的截面轮廓，通过螺旋线命令生成基础路径后，先完成单根肋的实体建模，再通过参数化的方式调整螺旋的圈数、导程参数，观察不同参数下结构的形态变化，找到形态与结构刚度的平衡点，之后再进行阵列与合并操作，过程中要随时检查实体的壁厚均匀性，避免出现局部壁厚过薄导致的成型失败，尤其是多组螺旋交织的节点位置，要保证材料的融合是连续的，不会出现虚接的问题。

　　这类螺旋衍生结构还有一个实用的特性，就是当表面做抛光或者电镀处理后，连续的曲面会形成均匀的光线反射路径，呈现出富有层次感的光影效果，这也是很多高端装饰产品会采用这类结构的原因，在设计时可以根据光影表现的需求，调整螺旋肋的宽度与间距，让光线在曲面之间形成多次反射，增强视觉上的层次感，同时不需要额外添加表面纹理，依靠结构自身的形态就能实现独特的视觉效果。在结构验证阶段，可以先采用小比例的FDM打印做结构试错，检查螺旋交织位置的连接强度，确认没有结构薄弱点之后，再调整到最终的设计尺寸进行正式成型，对于需要承受一定外力的使用场景，可以适当增加螺旋肋的截面厚度，或者在结构的中心位置添加加强芯，提升整体的抗冲击能力，避免外力作用下出现肋条断裂的问题。
