螺旋输送机构自动化参数化设计方案

在散料连续输送的工程场景里，螺旋输送设备的适配性一直是结构设计环节的核心考量点，不同于带式、斗式输送设备的开放式输送逻辑，螺旋结构依靠封闭腔体内旋转叶片的轴向推力完成物料推移，在粉体、小颗粒散料的短距离输送场景中，能有效规避物料洒落、扬尘外溢的问题，常见于粮食加工、建材配料、化工粉体投料、污水处理站污泥输送等工况，不同工况下的输送倾角、物料磨琢性、堆积密度差异，直接决定了螺旋体的核心参数匹配逻辑。

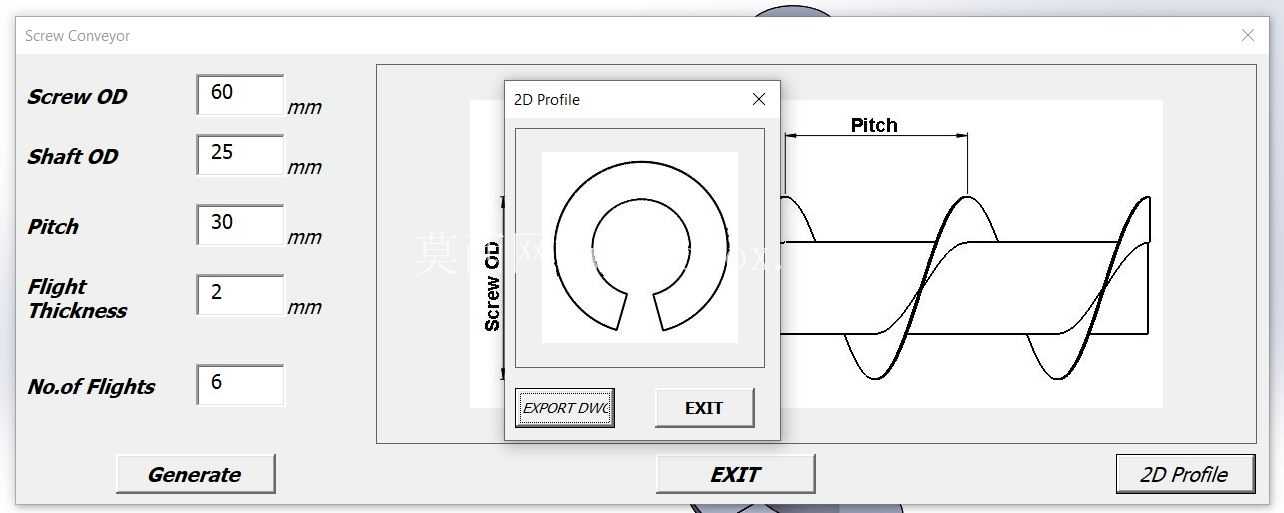

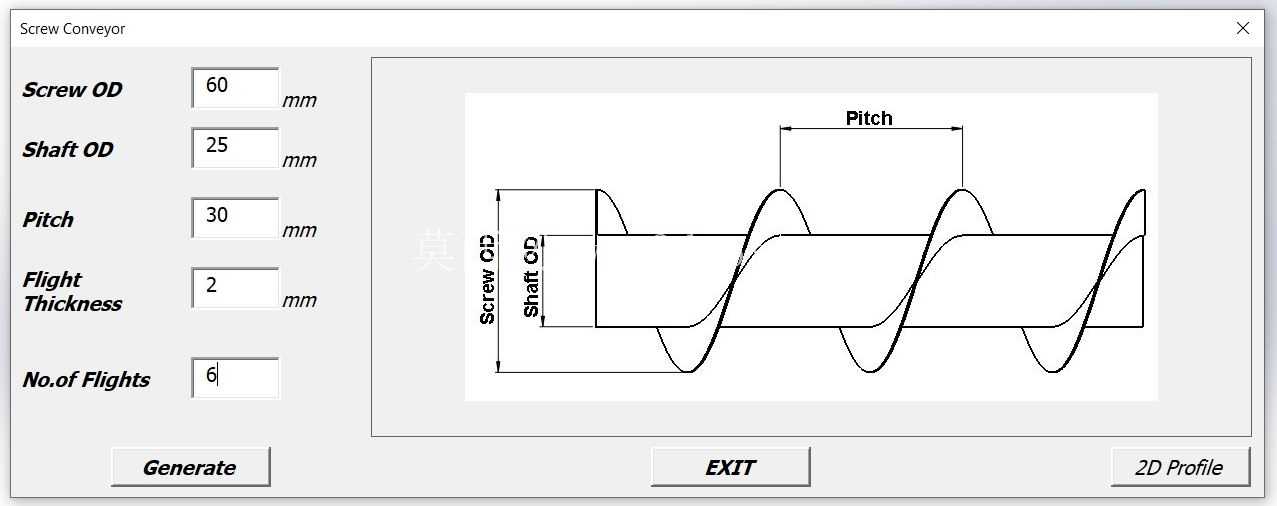

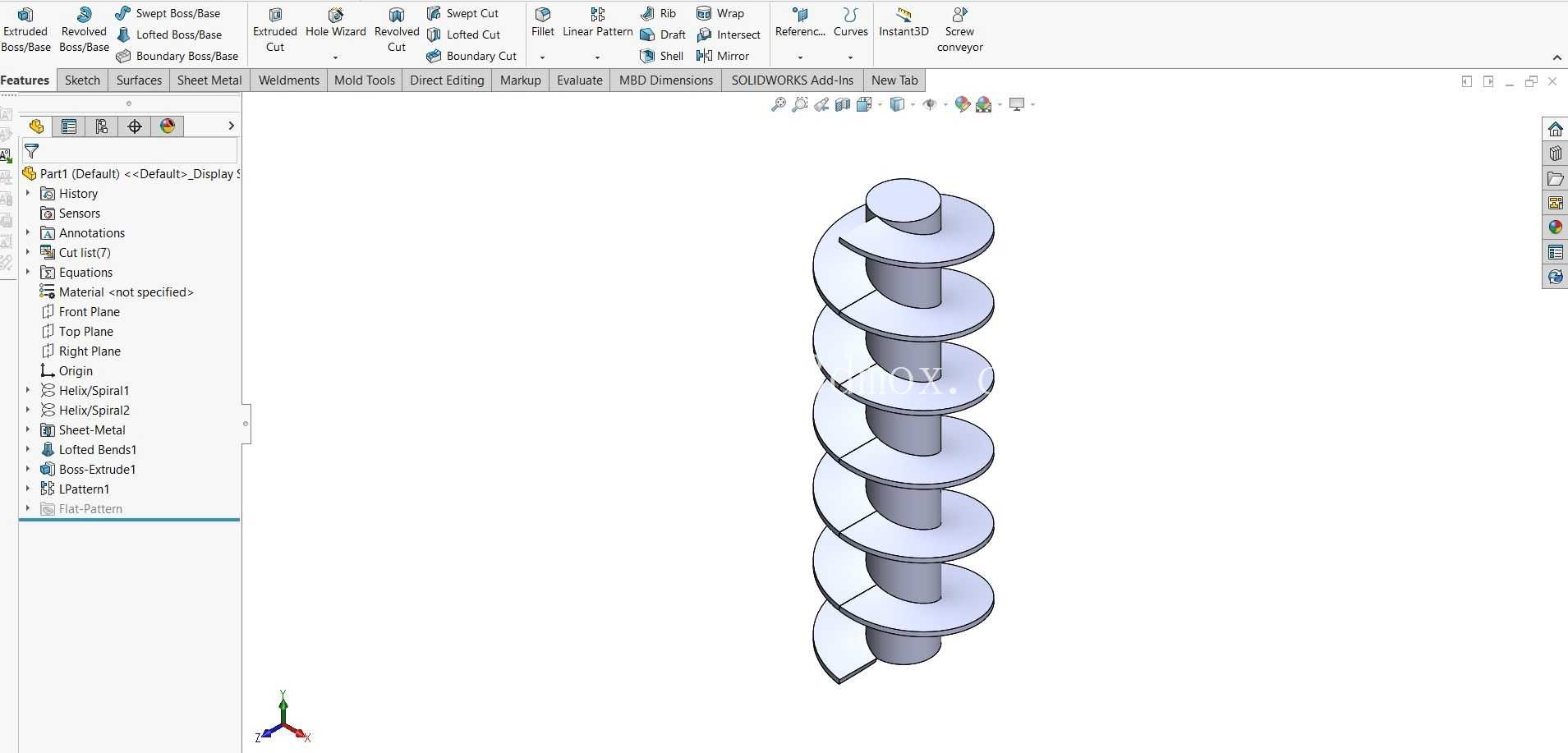

这套参数化设计的螺旋输送结构，核心围绕可变参数的快速适配逻辑搭建，设计阶段没有采用固定尺寸的固化建模思路，而是将螺旋叶片直径、中心轴径、螺距、叶片厚度、叶片圈数作为可驱动的独立变量，调整对应参数即可快速生成对应规格的螺旋体模型，省去了不同项目中重复绘制螺旋线、扫描切除的重复建模步骤，对于需要频繁调整输送量、适配不同安装腔体的设计场景，能大幅压缩结构调整的时间成本。

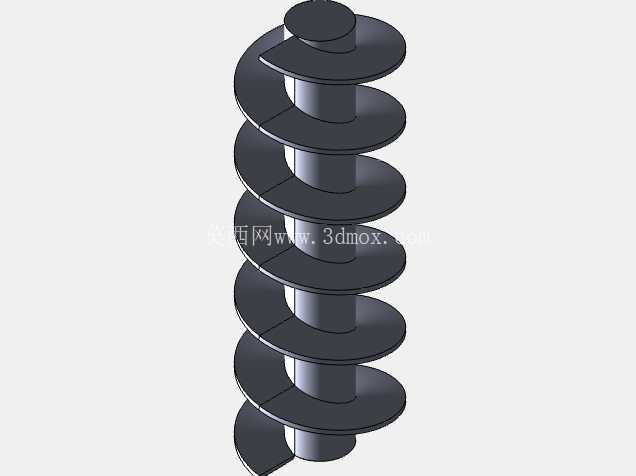

从实际功能逻辑来看，螺旋体的叶片与中心轴采用同轴固定的连接方式，旋转过程中叶片曲面与物料接触的推料面做了顺滑过渡处理，避免锐角结构造成的物料卡滞，针对磨琢性较强的物料输送场景，叶片厚度参数可根据物料磨损系数做对应调整，避免长期运行后叶片磨损过快导致输送效率下降；螺距参数的调整直接关联单位时间内的物料输送量，在相同转速下，更大的螺距对应更高的输送效率，但需要匹配更大的腔体通径，避免物料在腔体内出现挤压堵料的问题。

安装边界层面，这套螺旋结构的两端预留了标准轴伸接口，可直接匹配常用的轴承座安装位与联轴器连接尺寸，不需要额外做轴端结构的二次修改；螺旋体外径参数可根据输送槽体或者输送圆管的内径做匹配调整，设计时预留了单边2-5mm的安装间隙，既避免旋转过程中叶片与腔体内壁发生刮蹭，也不会因为间隙过大造成物料残留；整体长度可通过调整叶片圈数快速适配不同的输送距离要求，从1米以内的短距离投料输送到数米级的工位间物料转移，都可以通过参数调整快速生成对应长度的螺旋体模型。

设计过程中充分考虑了不同工况的适配需求，针对水平输送场景，螺距参数可设置为与叶片直径等比的常规数值，保证物料输送过程中的稳定性；针对倾斜输送甚至垂直提升的场景，可适当缩小螺距参数，避免物料因为重力作用出现回滑，保证提升效率；针对粘性较强的易结块物料，可调整叶片表面的曲面弧度，减少物料粘附在叶片表面的概率，降低长期运行后的负载波动。

从结构细节来看，螺旋叶片的首尾两端做了收边处理，避免端部锐角在安装过程中造成磕碰损伤，也能减少端部位置的物料卡滞；中心轴的直径参数可根据螺旋体整体长度做对应调整，长距离输送场景下适当增大轴径，可提升轴系的整体刚性，避免高速旋转过程中出现轴体挠曲变形，导致叶片与腔体刮蹭、运行噪音增大、轴承负载异常等问题；参数化驱动的逻辑下，所有关联尺寸都会跟随核心参数的调整自动更新，不会出现特征建模失败、几何错位的问题，调整完成的模型可直接用于工程图导出、干涉检查、运动仿真等后续设计环节，也可直接导入装配环境与驱动电机、腔体、进出料口等配套部件完成整体装配校验。
