端吸式离心泵泵体及叶轮结构设计

　　该结构为单级端吸离心泵的核心过流部件总成，主要面向民用建筑供水、暖通空调循环、工业冷却水输送、轻度腐蚀性介质输送等常规流体输送场景，适配清水或物理化学性质与水接近的介质工况，在市政给排水、工厂工艺循环、楼宇暖通系统中作为核心流体动力单元使用。从实际功能来看，泵体承担着介质流道约束、承压密封、部件安装基准的多重作用，叶轮作为核心做功部件，通过高速旋转将机械能传递给介质，实现介质的压力提升与定向输送，二者的配合精度直接决定泵组的运行效率、振动噪声水平与无故障运行周期。

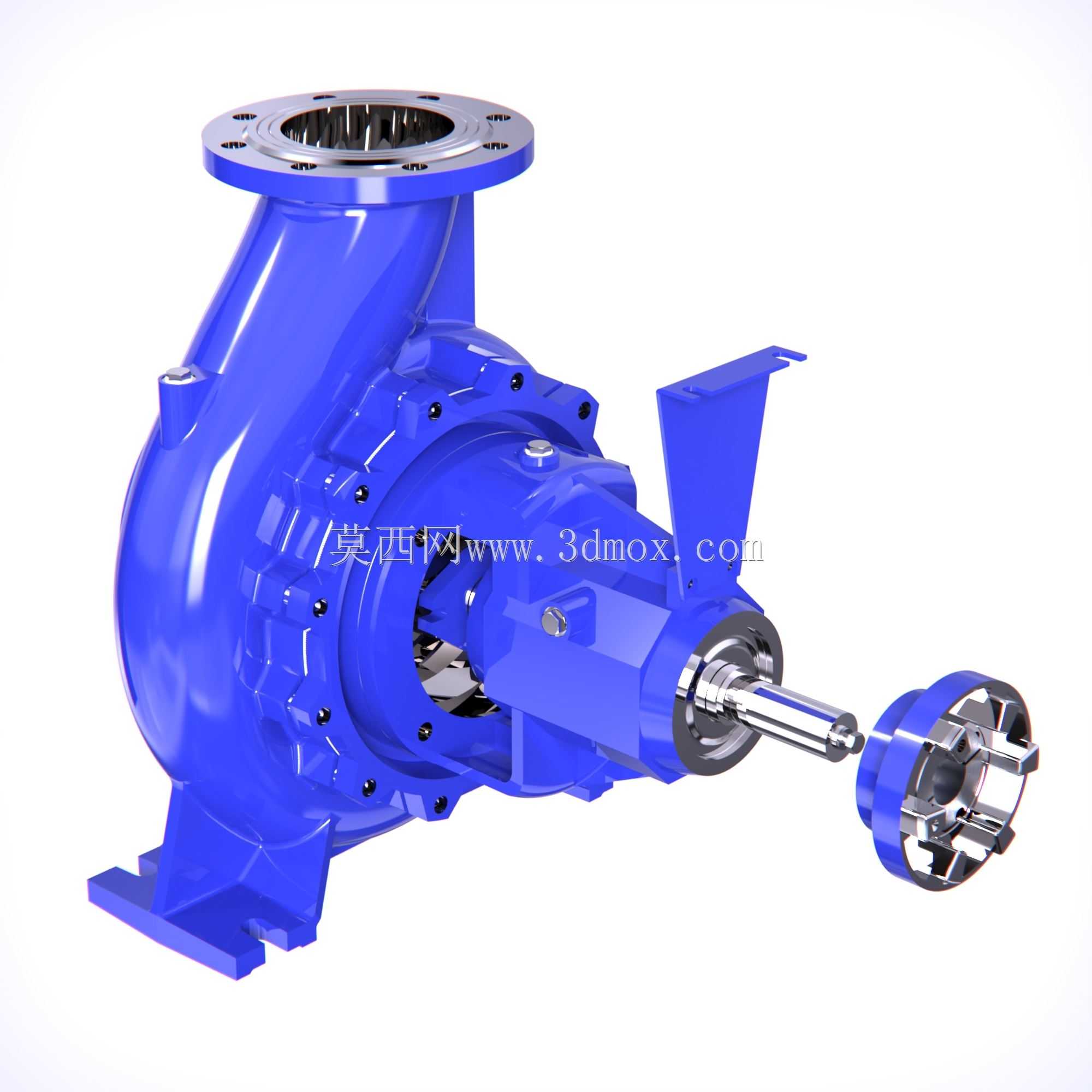

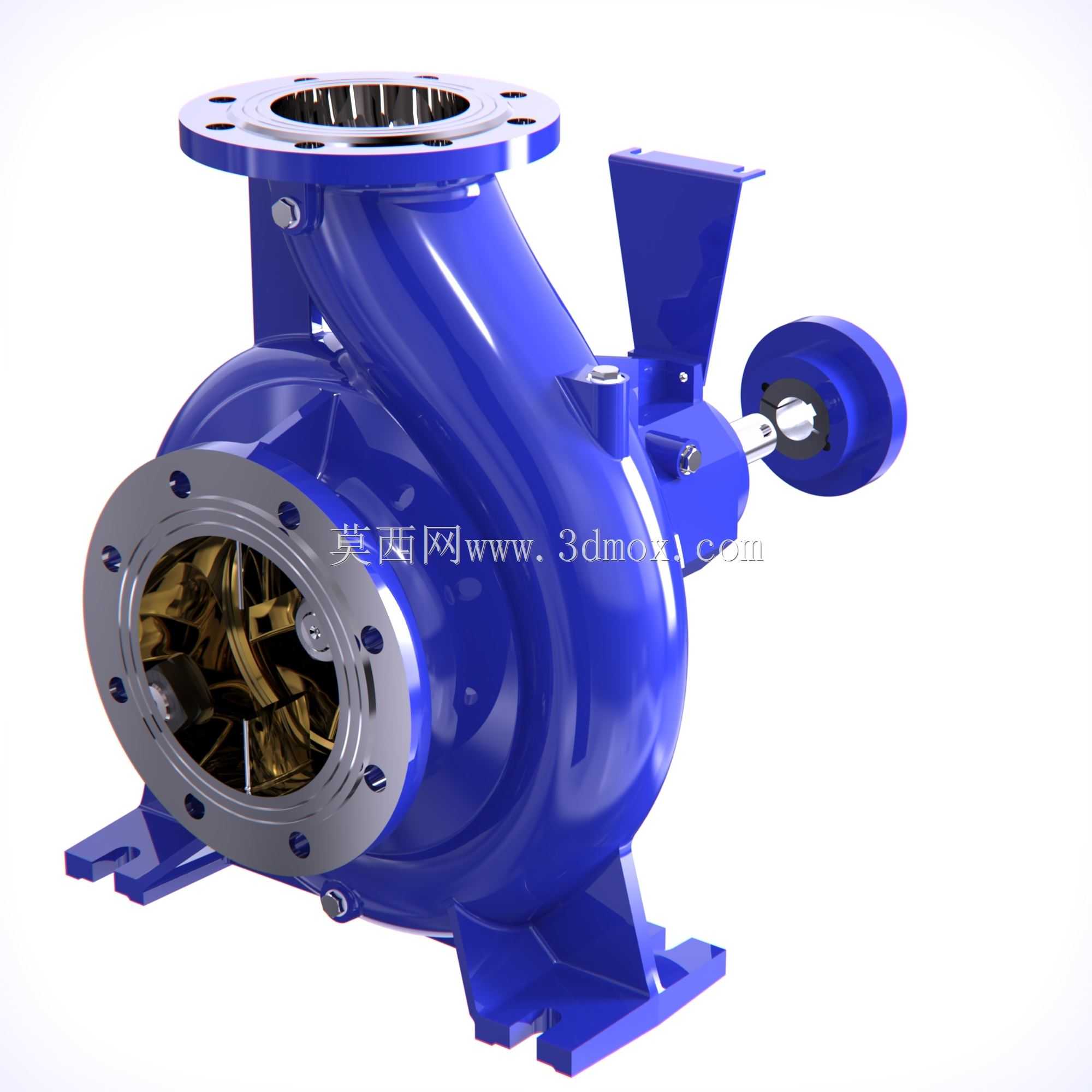

　　设计过程中首先锚定安装边界约束：进出口采用标准法兰连接结构，进口为轴向水平布置、出口为垂直向上布置，法兰螺栓孔分布、密封面尺寸完全匹配对应通径的管路连接标准，无需额外转接件即可直接并入现有管路系统；底部预留的安装脚座设置有长条形调节螺栓孔，可适配安装基础的小范围位置偏差，降低现场安装的对位难度，泵体上部预留的支架安装位用于配套电机或轴承架的固定，保证轴系的同轴度公差控制在允许范围内，避免运行过程中出现轴系偏磨、密封泄漏等问题。

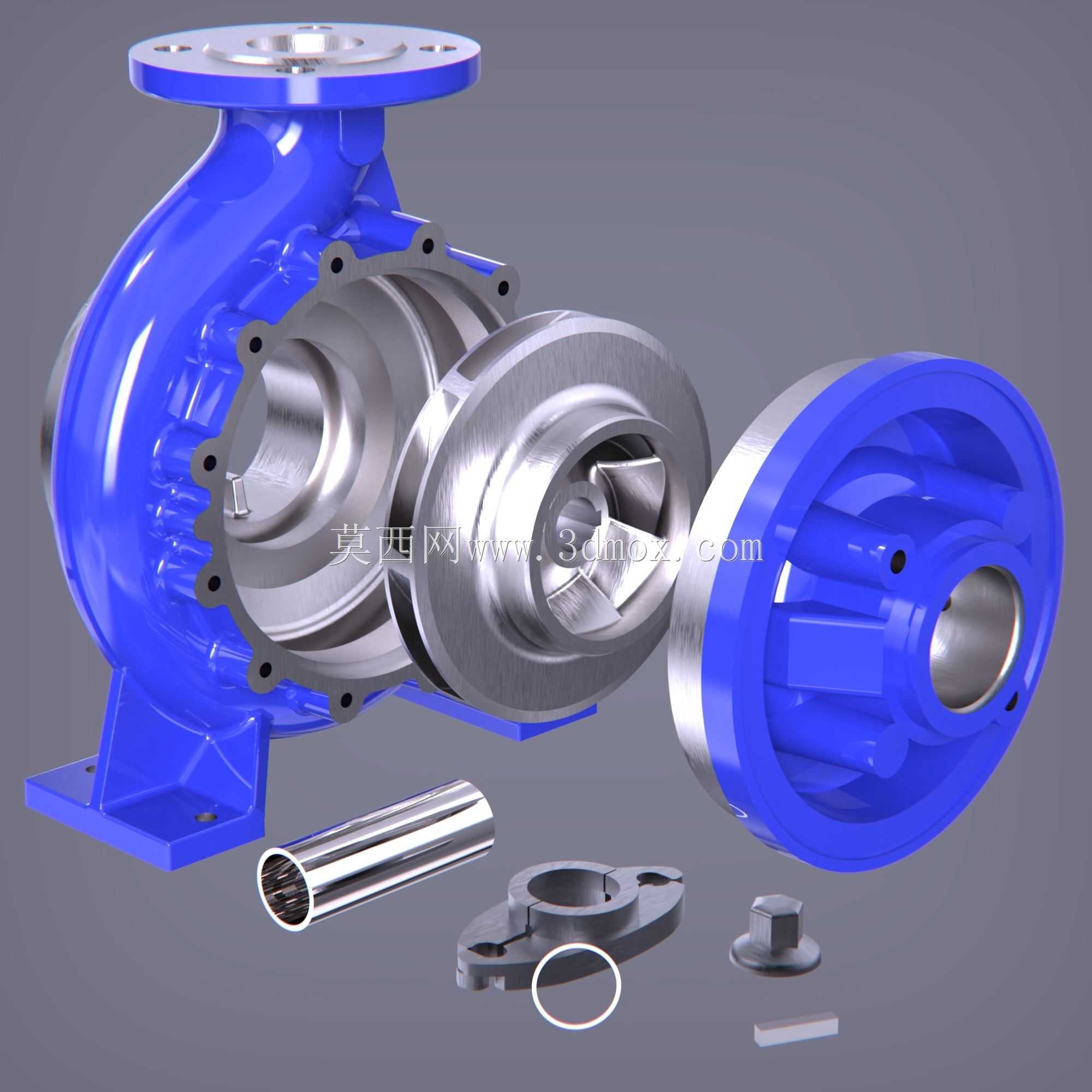

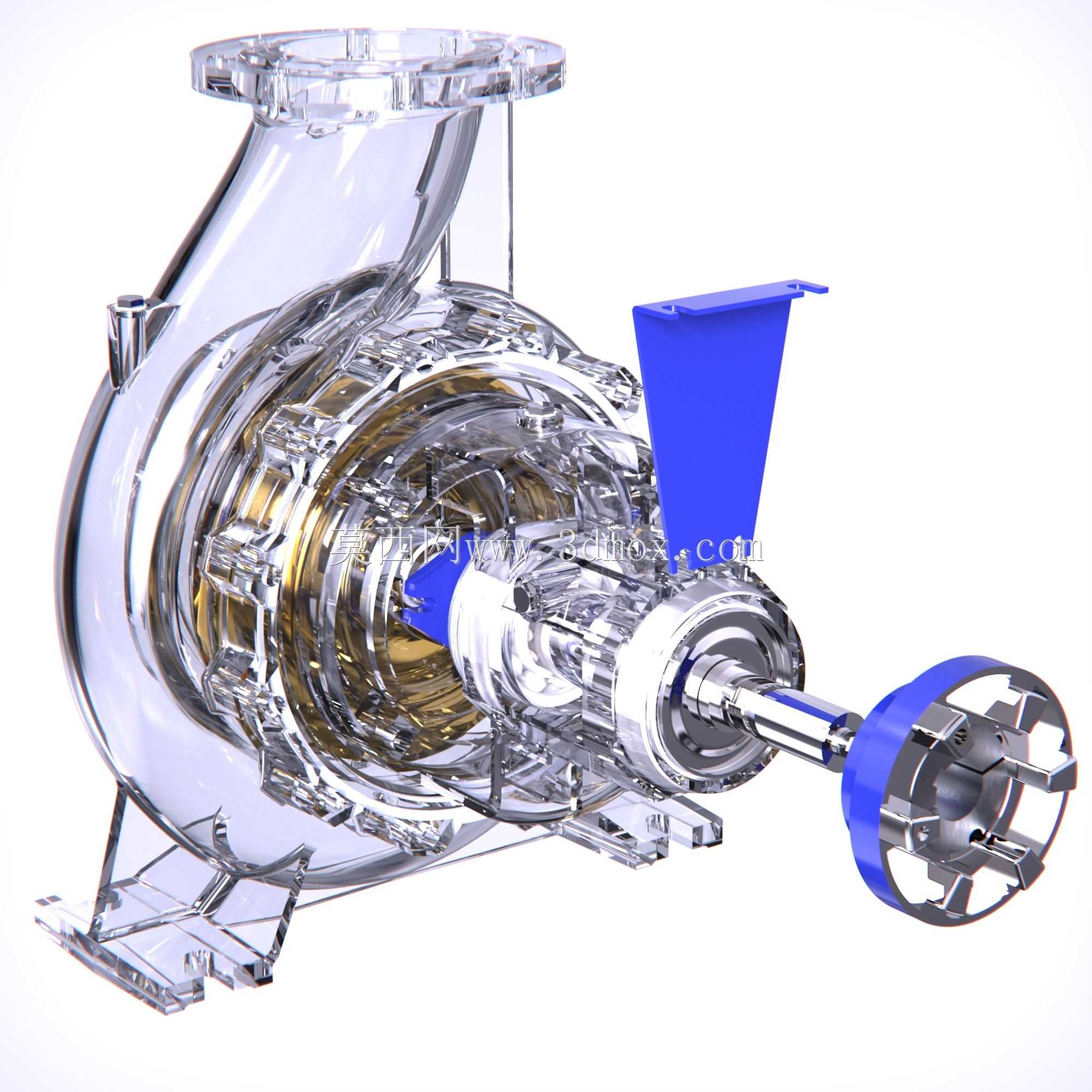

　　泵体的流道设计采用螺旋形压水室结构，截面从隔舌位置开始沿圆周方向逐步扩大，能够将叶轮甩出的高速介质平稳收集、逐步降速扩压，最大限度降低流道内的水力冲击损失与湍流脉动，隔舌位置的间隙与角度经过反复校核，既保证足够的介质通过能力，又能避免间隙过小引发的压力脉动与运行噪声，泵体壁厚根据额定工作压力下的承压要求计算确定，法兰连接位置、轴承安装位置做了局部加厚处理，抵消应力集中带来的结构变形风险。叶轮采用闭式结构设计，前后盖板与扭曲叶片一体成型，叶片型线按照等变角螺旋线逻辑优化，介质从轴向进口进入后，能够顺着叶片曲面平滑转向至径向流出，减少进口处的回流与冲击损失，叶轮进口端设置有密封环配合位，与泵体上的密封环形成小间隙配合，减少高压介质向进口侧的回流泄漏，提升容积效率；叶轮与轴的连接采用键传动加锁紧螺母的结构，能够可靠传递扭矩，同时方便后期检修时的叶轮拆卸更换。

　　从建模细节来看，所有连接位置的过渡圆角、安装孔的倒角、密封面的加工余量都做了完整还原，泵体外部的加强筋布局既满足了承压时的结构刚度要求，又尽可能控制了铸件的壁厚差，避免铸造过程中出现缩孔、缩松等缺陷，叶轮的叶片厚度分布从进口到出口逐步变化，兼顾水力效率与结构强度，高速旋转时的应力集中位置做了圆弧过渡处理，避免长期运行出现疲劳开裂。实际选型应用时，可直接参考该结构的安装尺寸完成管路布局与基础设计，建模过程中还原的配合公差也可为后续的工程图输出、加工工艺制定提供直接参考，针对不同介质特性，只需调整叶轮与泵体过流面的材质、密封结构形式，即可快速衍生出适配不同工况的泵型产品，大幅缩短同系列产品的开发周期。
