4080欧标双槽工业铝挤压型材结构

做非标设备机架设计快十二年，经手的铝型材选型方案没有一千也有八百，40系列里的40x80规格双槽型材，是我做中型设备护罩、输送线侧梁、工作台框架时用得最频繁的截面之一。很多刚入行的结构工程师选铝型材的时候总盯着截面尺寸表看，忽略槽口形式、壁厚差、中心腔体加强筋的布局，最后做出来的框架要么装配件的时候滑牙，要么长跨距下扰度超标，返工改图耽误项目进度是常有的事。

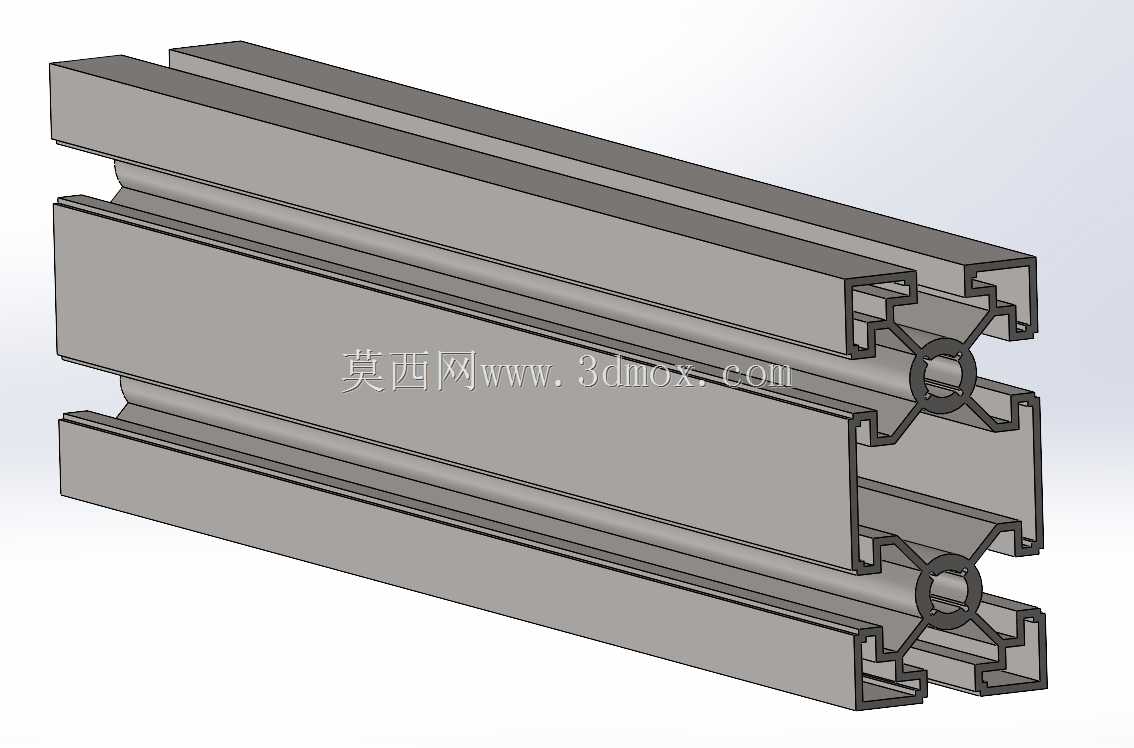

这款40x80的型材截面，采用的是双侧对称槽口布局，沿80mm长度方向分布两个独立的T型螺栓安装槽，槽口尺寸适配行业通用的M6、M8T型螺栓，不需要额外扩孔或者攻丝，装配的时候只需要把螺栓头卡进槽道，滑到指定安装位置拧紧紧母就能完成固定，相比方管焊接的框架，装配效率能提升至少六成，后期调整工位、改加装配件的时候也不用切割焊接，松掉螺栓就能调整位置，对于需要频繁迭代改型的自动化测试设备、小型流水线来说，这种免焊可调的特性是焊接结构完全比不了的。

从截面结构来看，这款型材的四个外角做了R1.5的圆角过渡，没有尖锐的直角边，车间装配的时候不会划伤操作人员，也不会刮破设备外装的钣金护板、亚克力门板。型材中心位置设置了十字形加强筋，把80x40的内部分隔成四个独立的腔体，相比单腔体的同规格型材，抗扭刚度提升了接近40%，做1.2米跨距的横梁时，中间加载30kg的负载，扰度能控制在0.8mm以内，完全满足大部分轻型输送线、仪器安装架的刚度要求，不会因为横梁下弯导致输送皮带跑偏、仪器安装平面度超差。

实际应用场景里，这款型材的适配范围非常广：做小型自动化设备的底架时，可以搭配4040型材做竖向立柱，80方向沿设备进深布置，底部安装脚轮或者可调脚杯，整个框架的重量只有同尺寸方管框架的三分之一，搬移调整都很方便；做输送线的侧梁时，两个槽道一个用来安装皮带托板、张紧座，另一个可以用来安装传感器支架、线槽、防护光栅，不需要额外在型材上打孔固定附件，所有配件都能通过槽道内的螺栓固定，后期调整传感器位置的时候，只需要松掉螺母就能滑动调整，不用重新钻孔攻丝；做设备的安全护罩框架时，80mm的截面宽度有足够的安装面固定亚克力门板、钣金检修门，双槽道可以分别固定门框密封条和门板铰链，密封间隙能控制在1mm以内，满足设备防尘、防误触的安全要求。

设计选型的时候需要注意几个安装边界：首先是型材的端面连接，这款型材因为中心有十字加强筋，不能直接用普通的40系列端面连接件，需要选用适配双腔体的专用角码，或者在端面加工沉头孔用内六角螺栓连接，连接强度比单腔体型材高25%左右；其次是槽口的承重限制，单根槽道内的T型螺栓，M6规格的单颗最大承重不要超过80kg，M8规格不要超过120kg，如果是吊装负载的位置，需要在槽道内加装弹性螺母或者滑块螺母，增大接触面积避免螺栓滑脱；另外如果是做长度超过2米的长横梁，建议在型材腔体内部穿入钢质加强筋，进一步提升抗弯刚度，避免长跨距下的震颤问题，尤其是在有振动电机、往复运动机构的设备上，震颤会导致传感器读数不准、紧固件松动，这点在设计的时候一定要提前考虑。

很多人觉得铝型材设计就是搭积木，其实里面的细节讲究很多，比如这款40x80型材的槽道中心线到型材外边缘的距离是严格控制在8mm的，搭配通用的角码、端盖、把手、合页配件的时候不需要额外调整间隙，装配出来的框架缝隙均匀，不会出现配件装不上、错位的问题。型材的壁厚设计也很合理，外壁厚度2mm，加强筋厚度1.5mm，既保证了足够的结构强度，也不会因为壁厚过大增加不必要的材料成本，对于批量做设备的厂家来说，每米型材的重量控制在合理区间，长期下来能省不少的材料成本。

另外这款型材的截面是对称设计，不管是正着装还是反着装，槽道的位置都是对齐的，做多层框架的时候，上下层的型材可以共用连接角码，减少配件的种类，仓库备料的时候也不用区分正反方向，领料装配的时候不容易出错，对于装配工人来说也能降低识图难度，减少装反返工的概率。平时做设备改造项目的时候，我也优先选这种通用截面的型材，不管是哪个厂家生产的，只要截面尺寸符合标准，配件都能通用，不会出现后期维护买不到配件的情况，相比那些特殊截面的定制型材，通用型材的采购周期短，价格也更透明，项目交付之后客户自己维护也方便。
