欧标圆角嵌入式墙面电源插座结构设计

这款墙面电源插座的结构设计，核心围绕民用及商用低压配电末端的取电需求展开，适配欧标两圆插的取电制式，日常可覆盖办公工位墙面取电、住宅室内墙面供电、商用展陈空间临时供电等多类场景，作为配电链路的末端接驳部件，承担着用电设备与墙面预埋线路的安全接驳功能，设计阶段充分考量了日常使用中的插拔受力、防尘防护、安装适配等实际工程问题。

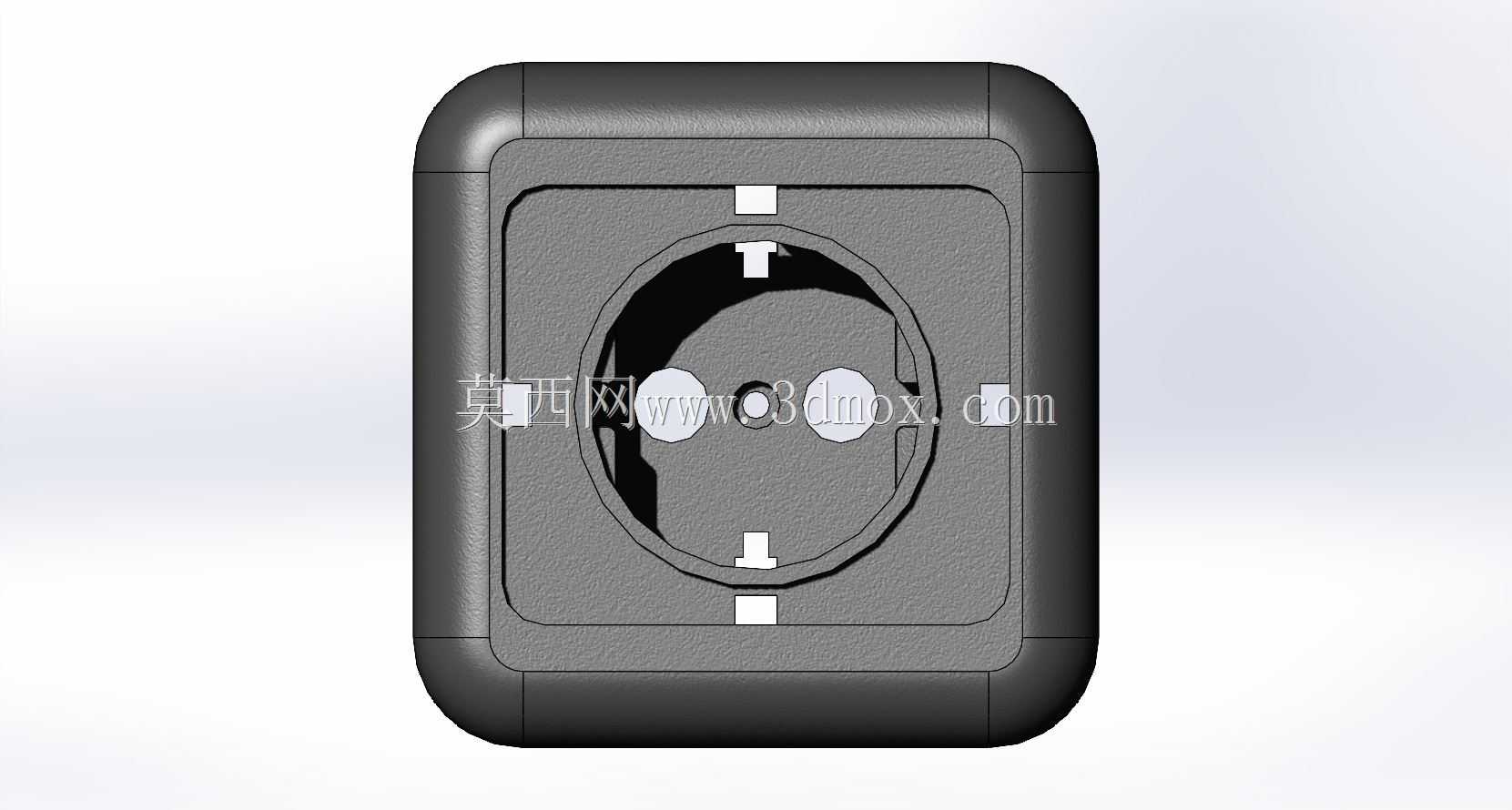

从功能特性来看，这款插座采用带圆角的方形外框设计，面板边缘做了大圆弧过渡处理，没有尖锐棱角，既可以避免安装及日常使用过程中的磕碰划伤，也能减少边角积灰的清洁死角，适配多数简约风格的室内装修场景。插座核心的插套区域做了内凹式的沉台设计，插套外围设置了一圈凸起的防护围边，插头插入后围边可以包覆插头根部，减少插拔过程中插头晃动带来的插套磨损，同时也能避免日常使用中液体泼溅直接流入插套内部的风险，提升日常使用的安全冗余。插套内部的接触弹片卡位做了对称式的定位结构，四个方向的限位凸点可以精准约束插头插入的角度与深度，避免插头插偏导致的接触不良、弹片变形问题，长期插拔使用也能保持稳定的接触压力，减少接触电阻过大带来的发热隐患。

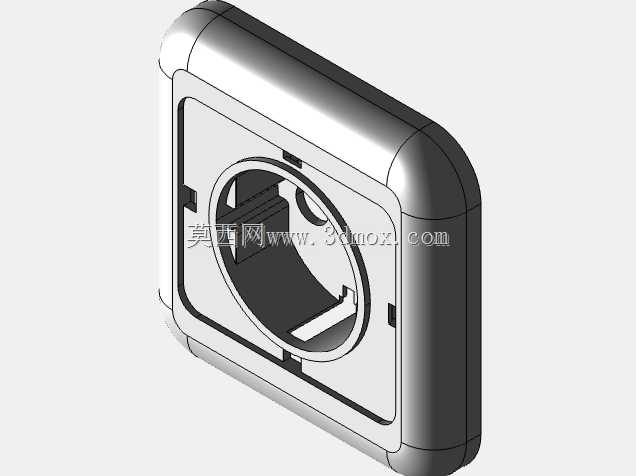

设计思路上，这款插座的壳体采用ABS材质作为主体原料，ABS材料本身具备良好的抗冲击性能与尺寸稳定性，日常墙面安装后不易因外力磕碰出现壳体开裂，同时材料的绝缘性能符合低压电器的相关安全要求，成型后的表面质感均匀，不需要额外做复杂的表面处理即可满足外观要求。整个壳体的结构拆分遵循注塑成型的工艺要求，面板与底座的扣合结构设置在壳体内部，外表面没有外露的螺丝孔，保证了外观的整体性，扣合位的卡扣做了导向斜角设计，装配时可以快速对位，提升产线装配的效率。内部的插套安装槽做了独立的隔仓设计，零火线插套的安装位之间设置了绝缘隔筋，避免插套移位导致的极间短路风险，接线端子的安装位预留了足够的操作空间，墙面预埋接线时可以方便地完成导线压接，不需要额外调整壳体内部结构。

从安装边界与尺寸适配来看，这款插座适配标准的86型暗装底盒安装尺寸，面板的外轮廓尺寸与常规墙面底盒的安装孔位完全匹配，不需要额外改造墙面预埋结构即可直接替换同规格的旧插座。面板的厚度控制在合理范围内，安装后突出墙面的尺寸较小，不会因为突出过多导致日常走动时磕碰，也不会影响周边家具的摆放。插套中心到面板边缘的距离做了优化，即使是尺寸较大的电源插头插入后，也不会遮挡相邻位置的其他面板部件，适配各类尺寸的欧标插头使用。底座的进线孔做了敲落孔设计，可以根据现场布线的方向选择不同位置的进线口，适配墙面预埋管从上方、下方、侧方进线的不同施工场景，安装时不需要额外切割底座，降低现场施工的难度。

在细节结构处理上，面板表面做了细晒纹的表面处理，日常使用中不容易残留指纹与划痕，长期使用也能保持外观整洁。插套入口处的导向倒角做了足够的斜度，插头插入时可以顺着倒角滑入插套位置，不需要刻意对准即可顺利插入，提升日常使用的便利性。壳体的所有棱角位置都做了圆角过渡，既符合注塑成型的工艺要求，减少应力集中导致的壳体开裂问题，也能提升日常使用的安全性。整个插座的结构没有多余的复杂部件，整体结构紧凑，在保证安全性能与使用功能的前提下，尽可能简化了零件数量，既降低了生产制造成本，也减少了后期使用过程中部件松动失效的概率，适合批量生产与大规模工程安装使用。
