多规格重载工业连接器全系列结构设计

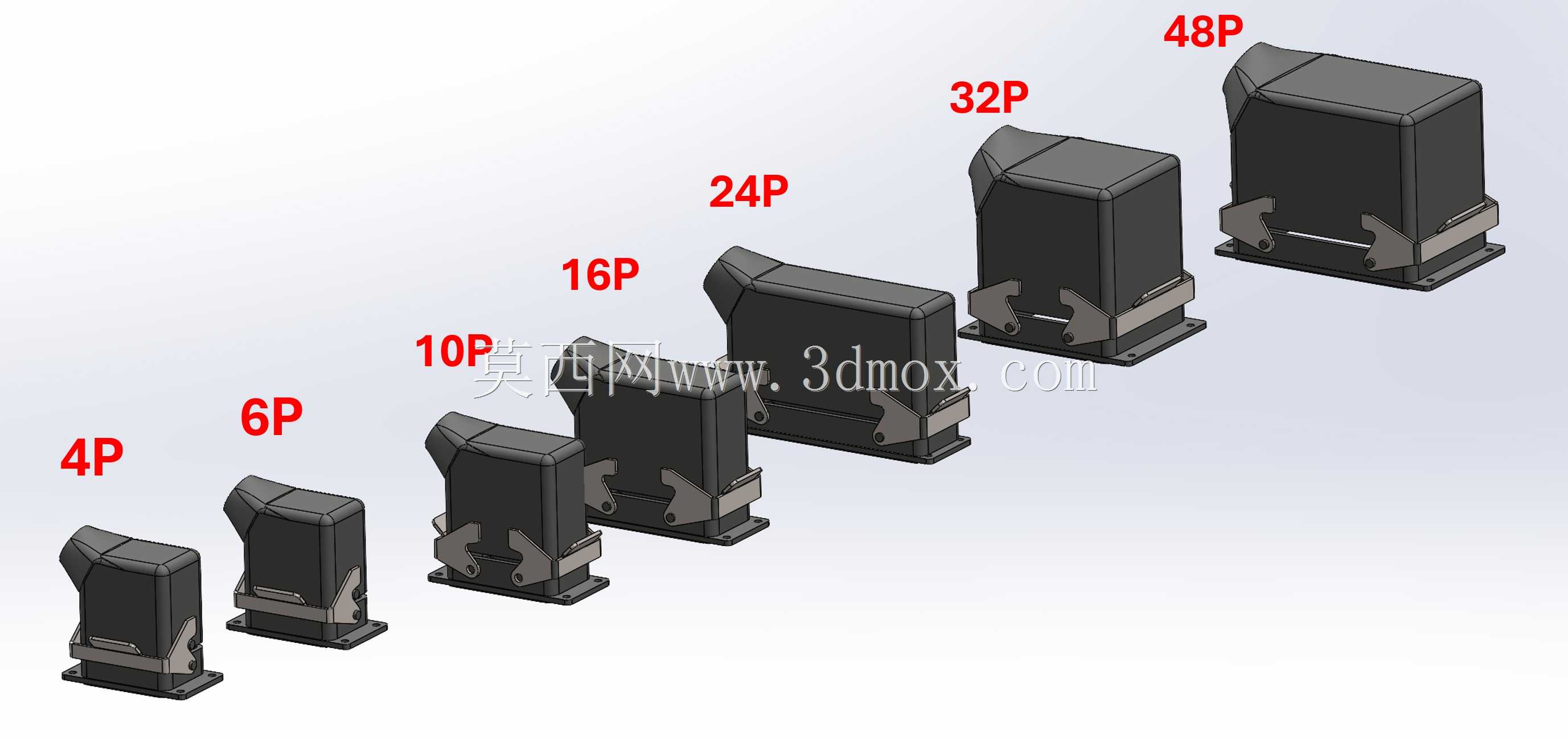

在工业自动化产线、工业机器人本体布线、重型设备电气连接场景中，重载连接器的选型与安装直接决定了整套电气系统的防护可靠性与维护效率，本次完成的全系列重载连接器结构设计，覆盖4P、6P、10P、16P、24P、32P、48P共7种针数规格，可匹配从少量信号传输到大功率动力传输的不同接线需求。从实际工程应用的角度出发，这类连接器主要承担设备模块化单元之间的电气连接职能，比如工业机器人的本体与末端执行器之间的电缆转接、大型自动化产线的模块化工位快速拆装、户外重型工程机械的电气线路对接，相比普通民用接插件，重载连接器需要具备更强的抗振动、抗冲击能力，同时要满足工业现场的防误插、快速锁紧要求，减少设备维护时的接线工作量，避免现场接线错误导致的设备故障。

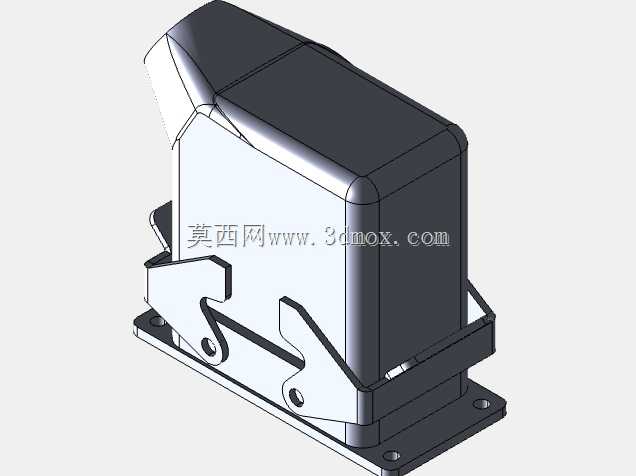

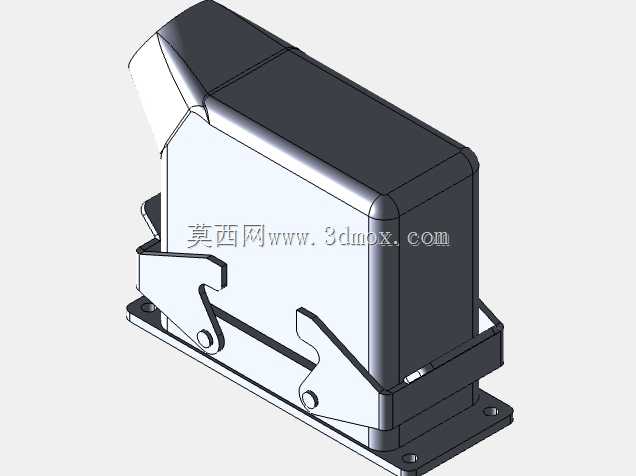

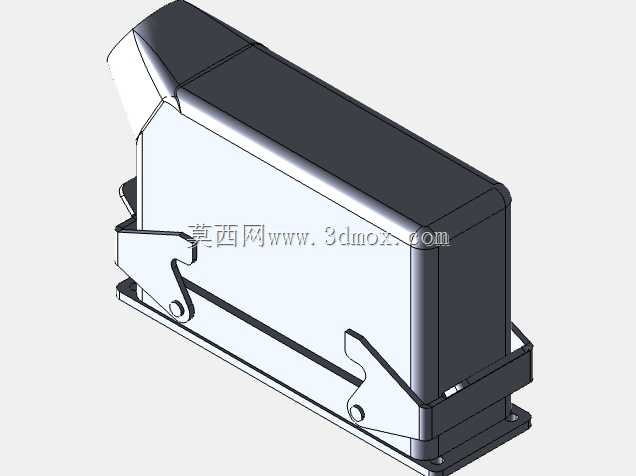

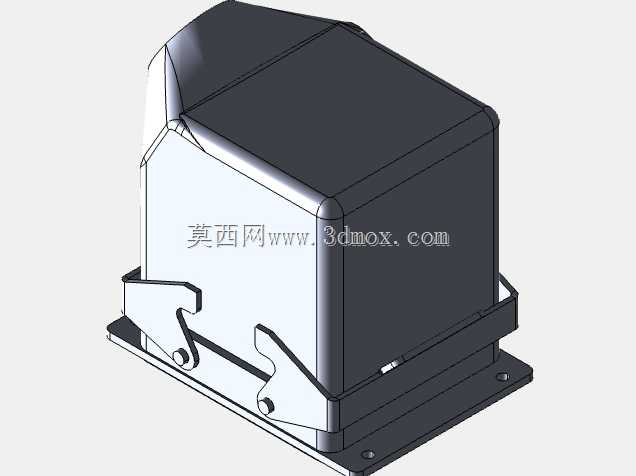

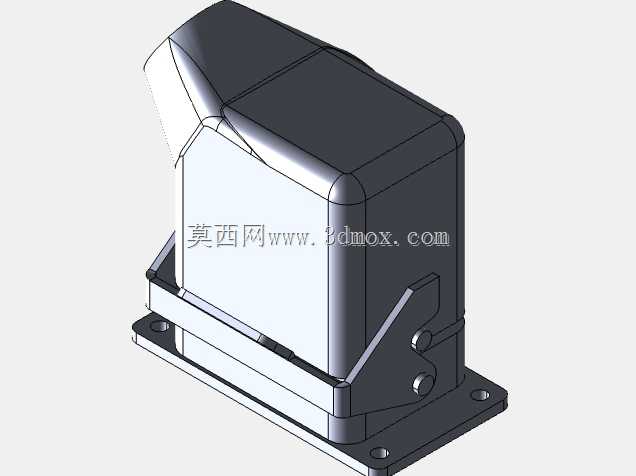

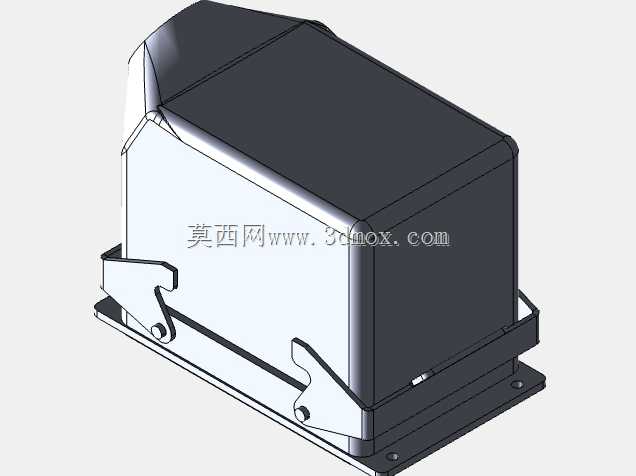

设计过程中首先梳理了不同针数规格的安装边界尺寸，从最小的4P规格到最大的48P规格，整体外形随针数增加呈等比例梯度放大，底座安装孔位的间距随规格提升同步调整，确保每一款规格都能适配对应的面板开孔尺寸，安装法兰的厚度统一设定为满足M4螺钉锁紧的强度要求，避免长期受振动出现安装座开裂的问题。锁紧结构采用侧面卡扣式快速锁紧设计，不需要额外工具即可完成插头与插座的对接锁紧，卡扣的扣合行程经过反复校核，既保证扣合后有足够的锁紧力防止受外力松脱，又不会因为扣合力过大导致现场操作人员拆装困难。外壳部分采用带加强筋的直角式结构，电缆出线方向与安装面呈90度垂直，可有效避免电缆弯折半径过小导致的线芯断裂问题，外壳的边角全部做了R角过渡处理，避免安装维护过程中尖锐边角划伤操作人员，同时减少应力集中点，提升外壳的抗冲击性能。

针对不同针数的内部结构，统一了插芯的安装定位基准，不同规格的插芯都采用相同的定位卡扣与外壳配合，保证生产装配时的通用性，插针的排布间距严格遵循电气安全间隙要求，不同电压等级的针脚之间设置隔离筋，避免高压串电导致的安全隐患。考虑到工业现场的实际使用需求，整个系列的连接器都预留了密封胶圈的安装槽位，可根据使用场景选配对应防护等级的密封件，满足从室内干燥环境到户外潮湿、多粉尘环境的使用要求。在建模过程中重点还原了产品的实际安装尺寸与外形轮廓，没有对内部非关键的细微结构做冗余建模，既保证模型可以直接用于设备整体装配时的干涉检查、安装孔位预留，也能用于生成工程图时的尺寸参考，避免设计阶段出现连接器与周边结构件干涉、安装空间不足的问题。

从选型适配的角度来看，4P、6P规格主要适用于小功率动力回路或者少量信号回路的连接，比如传感器集线、小型气动元件的供电接线；10P、16P、24P规格是工业场景中应用最广泛的区间，可同时覆盖动力线与信号线的混合传输，适用于机器人末端工具、中小型模块化设备的电气对接；32P、48P规格则适用于多信号集中传输的场景，比如大型设备的主控单元与执行单元之间的集线连接，减少现场的接线数量，提升设备的模块化程度。所有规格的连接器整体高度、底座安装方式都保持统一的设计逻辑，方便设计人员在同一款设备上根据不同的接线需求选配不同针数的规格时，不需要重新调整安装结构的设计，只需要对应调整面板开孔尺寸即可，大幅降低设备整体的设计工作量。

建模时对每一个规格的外形尺寸都做了梯度化的参数校验，确保相邻规格之间的尺寸差符合实际产品的设计规律，不会出现尺寸跳变不符合工程逻辑的问题，卡扣的位置、安装孔的相对位置都经过对齐校核，保证模型导入到装配环境中可以直接进行配合约束，不需要额外调整模型的基准。对于电缆出线端的结构，统一设计了带防滑槽的电缆锁紧头安装位，可适配标准规格的电缆防水接头，满足不同线径电缆的固定需求，避免电缆受外力拉扯时导致内部插针松动。整个系列的模型在保证结构完整性的前提下，尽量简化了非关键的细节特征，避免模型过于冗余导致装配时占用过多的系统资源，同时所有关键的安装尺寸、配合尺寸都严格按照实际工业连接器的通用标准设定，可直接用于设备设计阶段的选型参考、安装布局校核，帮助结构设计人员在方案阶段就完成连接器的空间预留，减少后续设计变更的概率。
