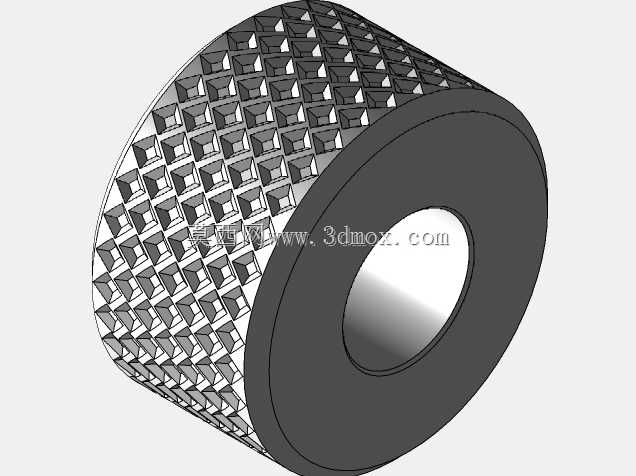

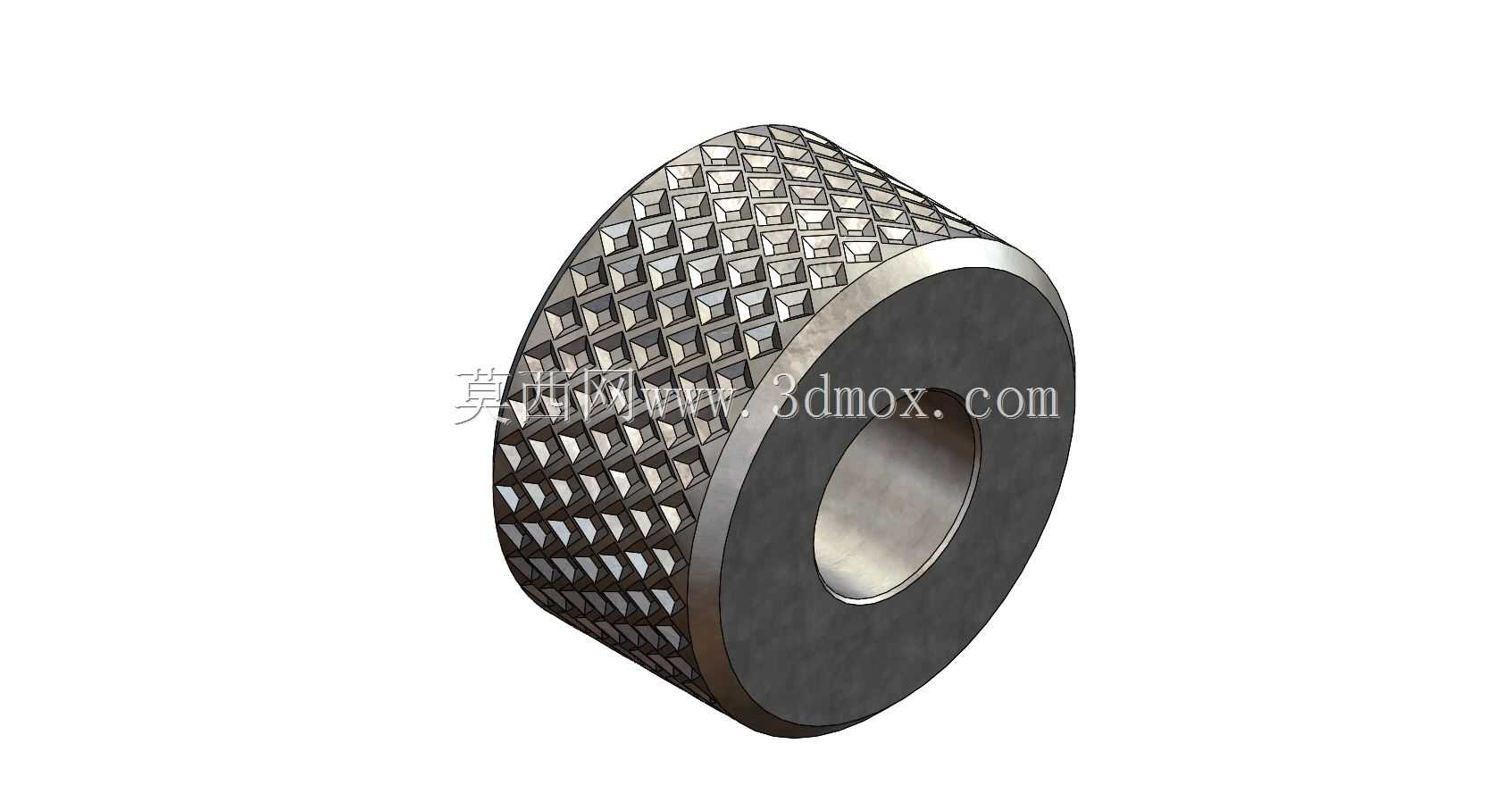

网纹滚花调节旋钮结构三维数模

　　这类带网纹滚花的手拧调节件，在工业现场的手动调节场景里出镜率极高，小到实验室仪器的微调旋钮、仪表阀门的开度调节手轮，大到小型设备的手动锁紧、工装夹具的快速松紧调节，都能见到这类结构的身影。做结构设计的时候，首先要考虑的是手动操作的摩擦力需求，光面的金属旋钮在手上沾有切削液、油污或者戴薄劳保手套操作时，很容易出现打滑拧不动的情况，网纹滚花的菱形凸起刚好能嵌入指腹的纹路或者手套的织物缝隙里，不需要额外施加太大的握力就能传递足够的扭矩，这也是为什么这类结构很少做光面处理的核心原因。

　　从设计逻辑上看，这个零件的主体是回转体结构，中间的通孔是安装配合位，设计时要根据配合轴的公差带选合适的配合等级，如果是做旋转调节用，一般选间隙配合保证转动顺畅，如果是做锁紧螺母类的手拧件，就要选过渡或者小过盈配合，或者在内孔加工内螺纹来实现螺纹旋合调节。外圆的滚花加工，在实际生产里一般是在车床上用滚花刀挤压成型，建模的时候要注意滚花的节距选择，常规手拧件的滚花节距在0.5mm到1.2mm之间，节距太小的话滚花纹理太浅，防滑效果差，节距太大的话凸起棱边太锋利，长时间拧动会磨手，这个模型的网纹密度刚好适配直径40mm左右的手轮尺寸，成年人单手握持的时候，指腹能同时接触到8到10个菱形凸起，发力的时候受力均匀，不会出现局部硌手的情况。

　　零件的端面做了倒角处理，一方面是去除机加工后的锐边毛刺，避免安装和操作的时候划伤操作人员，另一方面倒角也能在装配的时候起到导向作用，方便零件快速套入配合轴或者装入安装孔位。从安装边界来看，这类滚花件的轴向厚度一般不会超过外圆直径的二分之一，太厚的话会增加不必要的重量，还会占用过多的安装空间，太薄的话握持接触面积不够，拧动的时候不好发力。在做三维建模的时候，滚花的特征处理要兼顾显示效果和文件大小，如果是做装配示意用，可以用贴图的方式模拟滚花纹理，减少特征数量提升装配体的运行流畅度，如果是做加工工艺仿真或者手板3D打印，就要把滚花的实体特征做出来，保证加工出来的零件防滑效果符合设计预期。实际选型的时候，要先确认操作需要的最大扭矩，根据扭矩大小反推滚花件的外圆直径，直径越大，同样握持力下能传递的扭矩就越大，比如需要调节较大预紧力的场合，就要选外圆更大的滚花手轮，避免拧不动的情况出现。另外滚花的形式除了这种网纹的，还有直纹滚花，但直纹滚花只适合圆周方向单向发力的场景，网纹滚花不管是顺时针还是逆时针拧动，都能提供均匀的摩擦力，更适合需要双向调节的场合，比如阀门的开度调节、仪器的参数微调，都需要正反方向转动，选网纹滚花的结构就比直纹的实用性更强。

　　零件的材质选择上，如果是普通工业设备用，一般选45号钢做表面发黑处理，成本低强度够，如果是在潮湿或者有腐蚀的环境下使用，就会选304不锈钢材质，或者在铝合金表面做阳极氧化处理，兼顾轻量化和防锈能力。建模的时候还要注意滚花的深度，一般滚花的挤压深度在0.2mm到0.5mm之间，太深的话会影响零件外圆的尺寸精度，太浅的话使用一段时间磨损后就会失去防滑效果，这个模型的滚花深度刚好控制在合理区间，既保证了足够的防滑接触面积，又不会对外圆的配合精度造成太大影响。在装配结构里，这类滚花件一般会在端面做一个紧定螺钉孔，用来把零件固定在转轴上，避免转动的时候零件和轴之间出现相对滑动，建模的时候要预留紧定螺钉的安装空间，保证螺钉拧紧后不会突出滚花外圆，避免操作的时候刮手。
