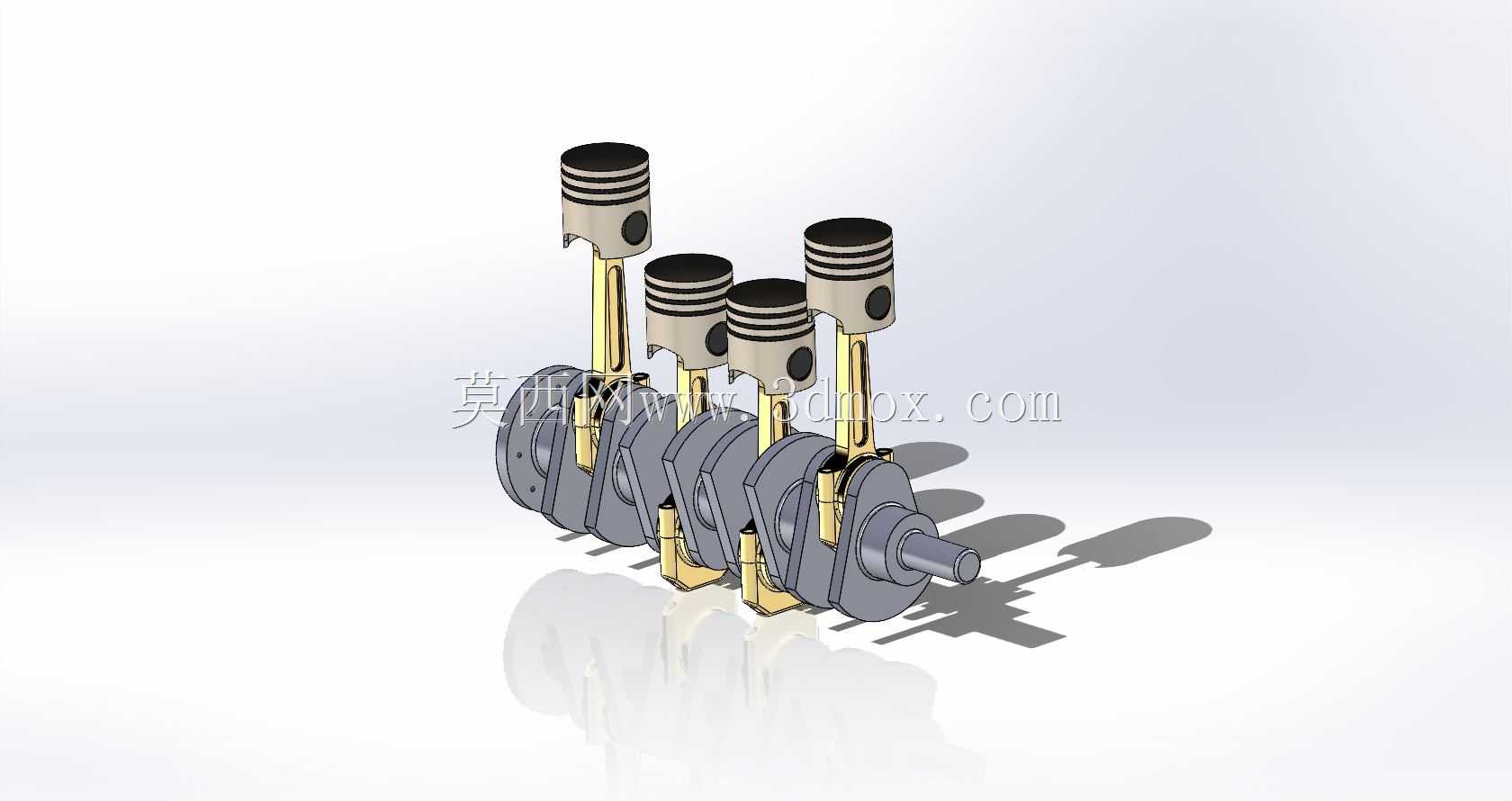

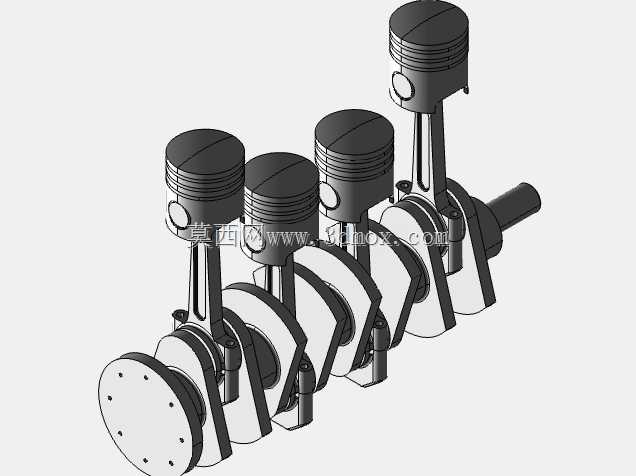

直列四缸曲柄活塞动力输出结构

这套动力核心结构常见于小排量乘用车、通用小型动力机组的动力端设计，是内燃机完成热能到机械能转换的核心执行单元，整套结构围绕往复直线运动到旋转运动的转换逻辑搭建，四个活塞沿曲轴轴向等距排布，对应直列四缸的经典布局，相比三缸结构运转平顺性更优，相比V型布局结构更紧凑、加工装配难度更低，是民用动力领域应用最广泛的构型之一。

从实际工况适配来看，这套结构的活塞采用平顶设计，顶面预留的环槽结构用于安装气环与油环，气环负责密封燃烧室高压燃气，避免做功冲程压力泄漏影响动力输出效率，油环则负责刮除缸壁多余润滑油，防止机油窜入燃烧室造成异常消耗。活塞销采用全浮式设计思路，工作状态下可在活塞销座与连杆小头衬套间小幅转动，保证磨损均匀，延长部件使用寿命，连杆采用工字型截面设计，在保证纵向刚度、承受往复冲击载荷的前提下尽可能降低自身重量，减少高速往复运动产生的惯性力，降低整机振动水平。

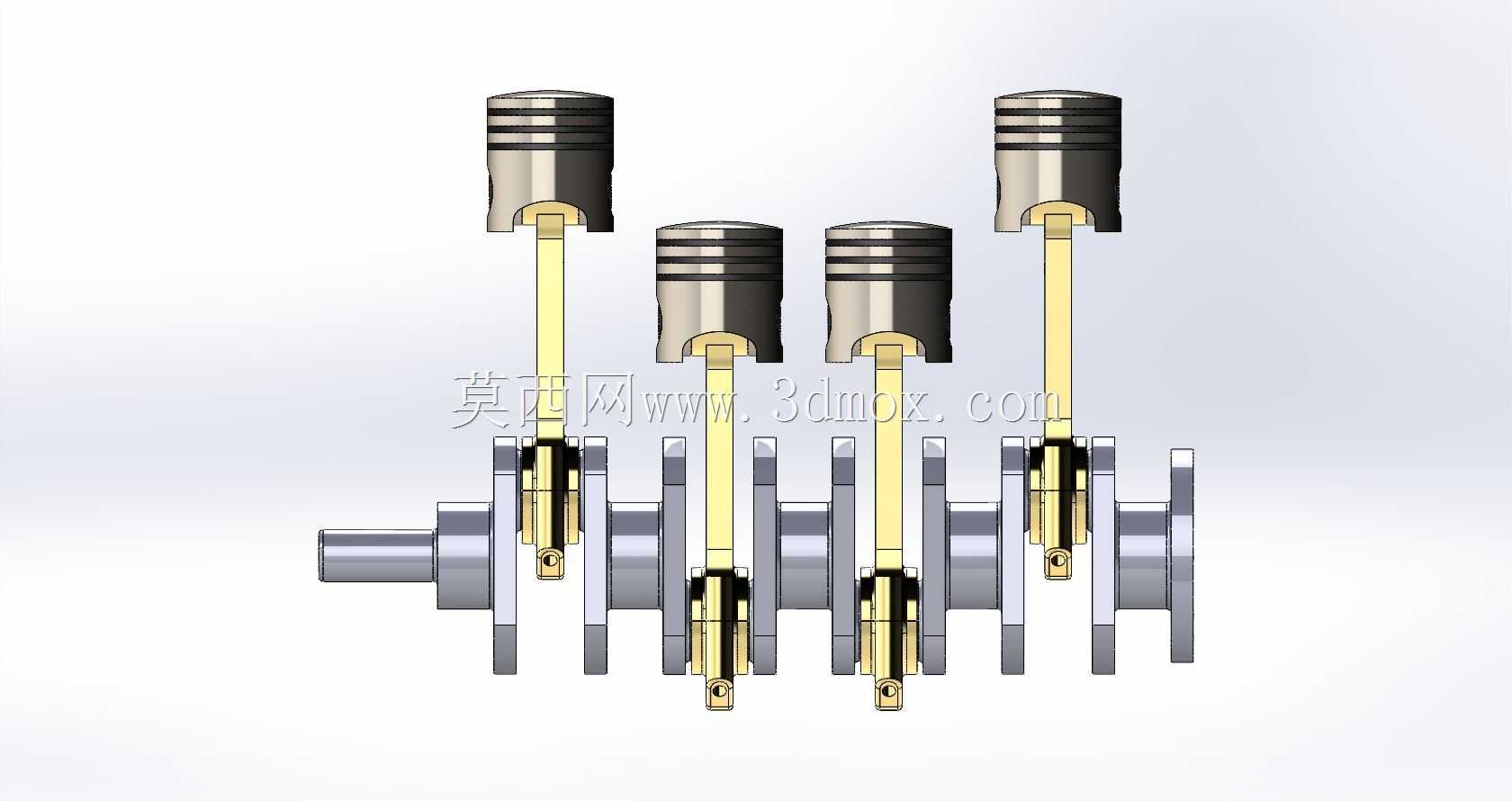

曲轴部分采用全支撑设计，每个连杆轴颈两侧都设置主轴颈支撑，对应直列四缸的1-3-4-2做功顺序，四个连杆轴颈的相位角互差180度，保证运转过程中惯性力可相互抵消，曲轴前端预留皮带轮安装轴颈，可外接正时机构、冷却水泵、发电机等附属部件的驱动轮，后端设置法兰结构用于连接飞轮，储存做功冲程的能量，带动活塞完成排气、进气、压缩三个辅助冲程，保证运转连续性。

在安装边界设计上，整套结构的轴向尺寸适配常规直列四缸缸体的曲轴箱空间，主轴颈直径、连杆轴颈直径的尺寸匹配对应排量机型的轴承座安装公差，活塞外径与常规缸套内径形成间隙配合，预留热膨胀余量，避免工作状态下活塞受热膨胀卡在缸套内。设计过程中需要重点校核连杆的摆动间隙，保证活塞运行到上下止点时，连杆不会与缸体下部、曲轴平衡块发生运动干涉，曲轴平衡块的配重需要经过动平衡校准，抵消曲柄销与连杆大头旋转产生的离心力，让整机运转时的振动控制在合理区间。

从应用场景延伸来看，这套结构不仅可用于传统燃油内燃机的核心部件参考，也可作为气动马达、斯特林发动机等往复式动力设备的结构设计参考，建模过程中还原了各部件的装配关系，运动副的配合间隙符合实际工程设计规范，可直接用于运动仿真验证，观察活塞往复运动与曲轴旋转的对应关系，也可作为教学演示模型，直观展示四冲程引擎的动力传递逻辑。在实际设备选型匹配时，可根据目标动力输出参数调整活塞行程、缸径、曲柄半径的尺寸，调整排量与输出扭矩特性，适配不同功率等级的动力需求，比如小排量代步车可缩短活塞行程降低整机高度，通用发电机组可适当调整曲柄半径提升低速扭矩输出稳定性。
