堆肥MBT处理生产线成套设备结构

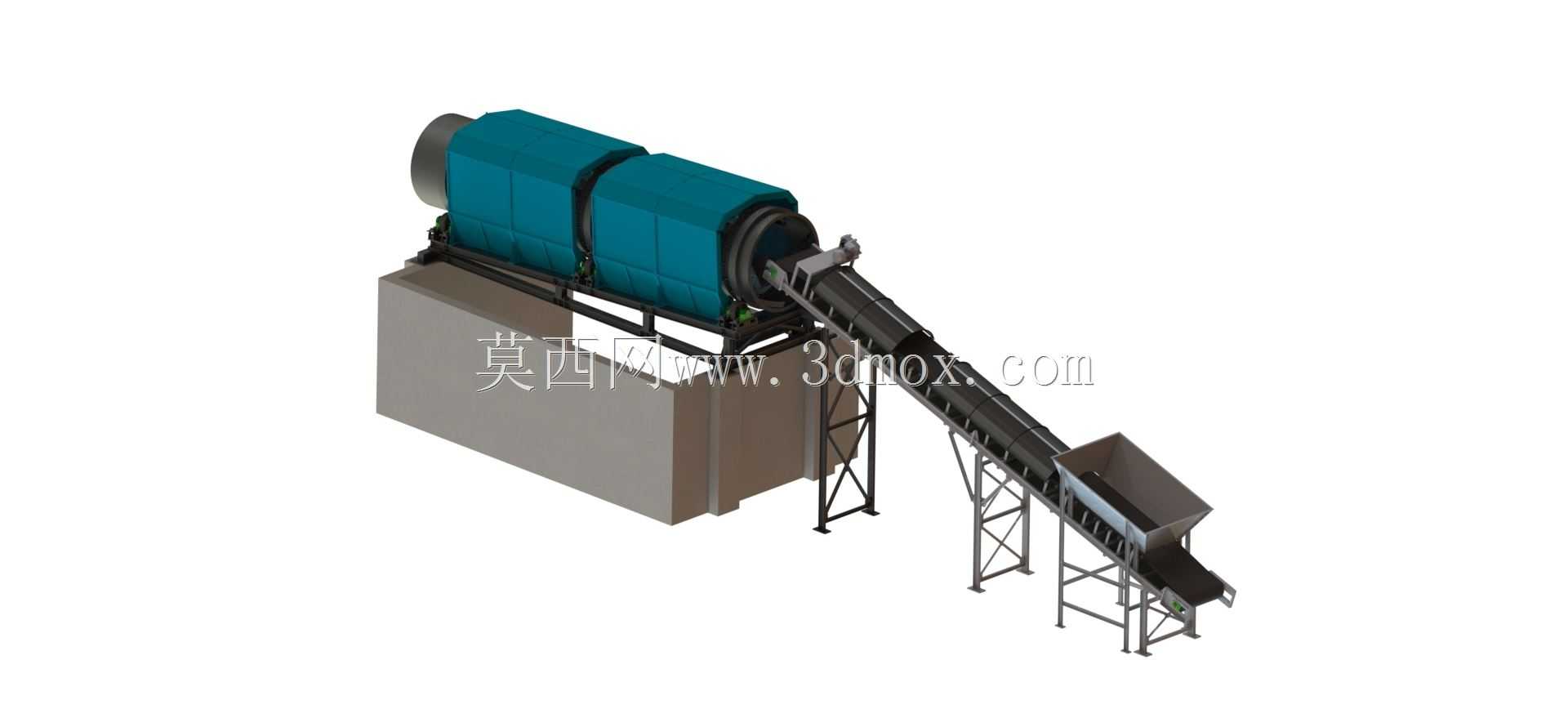

这套堆肥MBT处理线的三维结构，是针对城镇生活垃圾、有机固废资源化堆肥预处理场景搭建的成套处理单元，核心解决原生混合垃圾进料后杂物剔除、粒径均化、铁质金属分离的预处理痛点，为后续好氧堆肥工序提供符合粒径、杂质含量要求的腐熟原料。从现场安装边界来看，整套设备沿进料到出料方向的纵向排布长度约18米，横向最大宽度为滚筒筛主体段的4.2米，进料端受料斗的顶面高度为3.6米，适配常规50型装载机的卸料高度，无需额外搭建进料操作平台，滚筒筛主体的安装基础为高出地面0.8米的混凝土支墩，预留出筛下物收集输送的安装空间，出料端的皮带输送机落料点高度为2.8米，可直接对接后续堆肥仓的进料布料设备，整套设备的安装地面载荷要求不小于8吨每平方米，避免重载运行时出现基础沉降。

从功能单元的设计逻辑来看，进料端采用大倾角挡边皮带输送机，倾角设置为18度，既保证物料输送过程中不会出现滚落撒料，又能压缩整套设备的纵向占地长度，受料斗设置了网格栅格，栅格间距为300毫米，可提前拦截尺寸过大的建筑垃圾、石块等异物，避免后续设备出现卡滞。核心处理单元的卧式滚筒筛采用两段式筛网结构，靠近进料端的第一段筛网孔径为80毫米，主要分离出尺寸较大的塑料、织物等轻飘杂物，对接侧边的空气分离器完成轻重物料分流，第二段筛网孔径为20毫米，筛下物为符合堆肥粒径要求的有机物料，筛上物则进入后续破碎环节做进一步粒径细化。滚筒筛内部设置了导料板与打散装置，可将进入筛筒的结块物料打散，避免湿黏有机物料堵塞筛网，筛筒的驱动采用摩擦轮传动结构，相比齿轮传动具备更好的过载缓冲能力，当进入硬质性异物时可通过摩擦轮打滑保护驱动电机不受损。

磁选单元设置在滚筒筛的出料溜槽位置，采用悬挂式永磁除铁器，磁系表面磁场强度不小于1200高斯，可有效剔除物料中混杂的铁钉、废铁屑等铁质金属，既避免铁质杂物进入后续堆肥翻抛设备造成部件磨损，也可实现废金属的资源化回收。空气分离器采用负压风选结构，通过调节风道风速可实现不同密度物料的分选，将塑料、纸张等轻组分从有机物料中分离出去，降低堆肥成品的杂质含量，风选后的轻组分直接进入杂物收集仓，重质有机物料则通过出料皮带输送至堆肥工序。

从结构建模的细节来看，整套设备的所有连接节点都做了工程化还原，包括皮带输送机的机架采用型钢焊接结构，支腿设置了可调高度的地脚螺栓，可适配现场地面的不平整误差，滚筒筛的两侧支撑轮组设置了润滑注油点，方便日常维护保养，所有安全防护位置都预留了防护栏的安装接口，符合固废处理设备的安全规范。在实际选型适配时，可根据项目的日处理规模调整滚筒筛的直径与长度，常规1200毫米直径、6米长度的滚筒筛配置下，整套线的小时处理能力可达15吨，可满足中小型县域级有机固废处理项目的预处理需求，设备的所有易损件包括筛网、皮带、清扫器刮板都采用快装结构设计，更换时无需拆解主体结构，可大幅缩短现场维护的停机时间。
