拖拉机后置装载作业属具结构设计

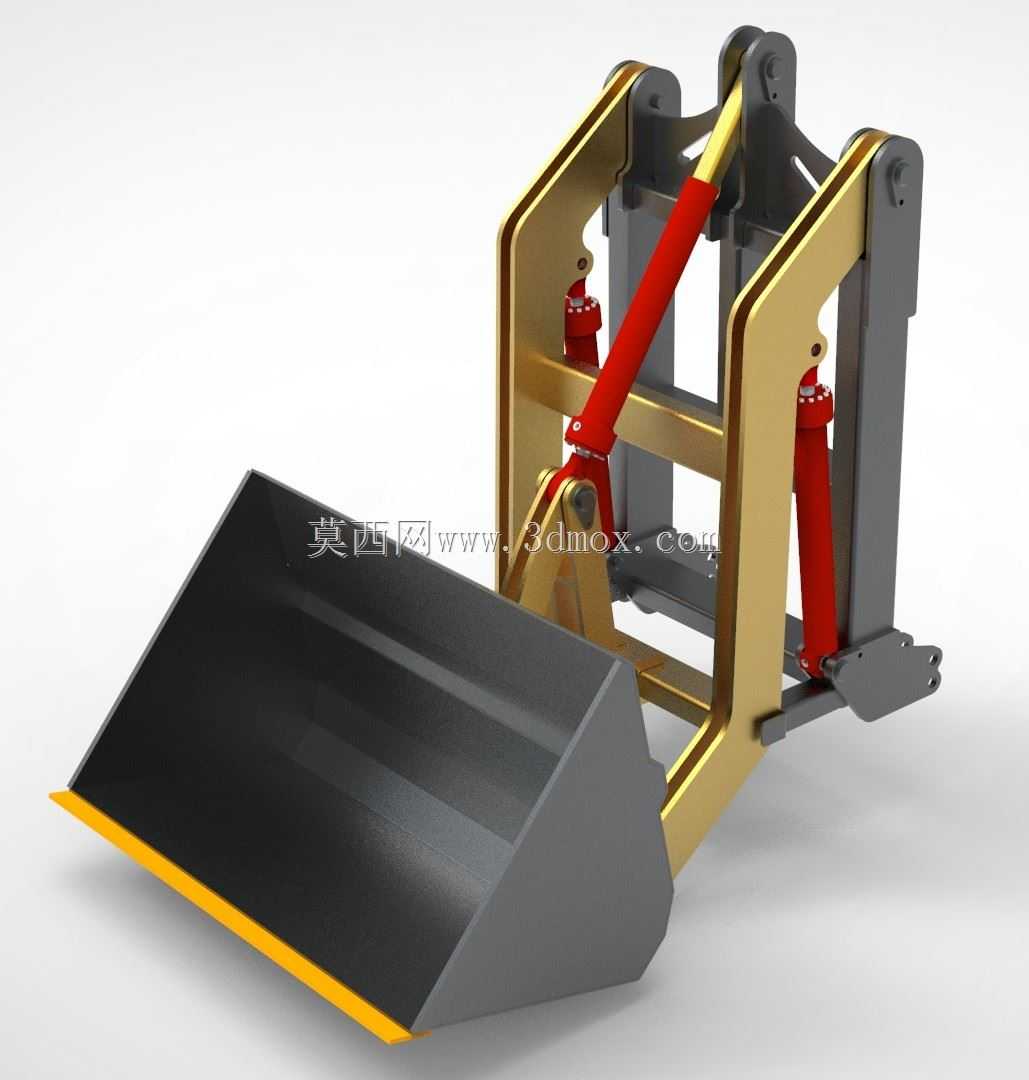

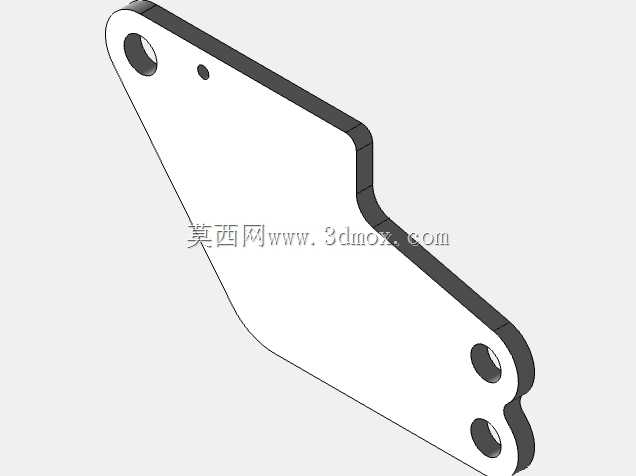

　　这套后置装载属具主要适配中小马力轮式拖拉机，针对散户农田作业、乡村基建零散施工场景设计，解决普通拖拉机无装载能力、单独采购装载机成本过高的痛点，可完成散料转运、土石方短距离驳运、厩肥装卸、农资堆垛等多种作业，适配丘陵、平原零散地块的非规模化作业需求，不需要对拖拉机底盘做破坏性改装，依托拖拉机后悬挂挂接点位即可完成安装。从结构设计逻辑来看，整套属具采用双摇臂平行举升架构，两侧对称布置的金色摇臂为Q355钢板焊接箱型结构，相比传统槽钢拼焊结构抗扭刚度提升40%以上，可避免偏载作业时摇臂出现侧向变形；摇臂与主安装架、铲斗的铰接点位全部采用自润滑衬套配合40Cr调质销轴，销轴表面做高频淬火处理，硬度达到HRC45-50，可适应露天多尘作业环境，减少日常润滑维护频次。

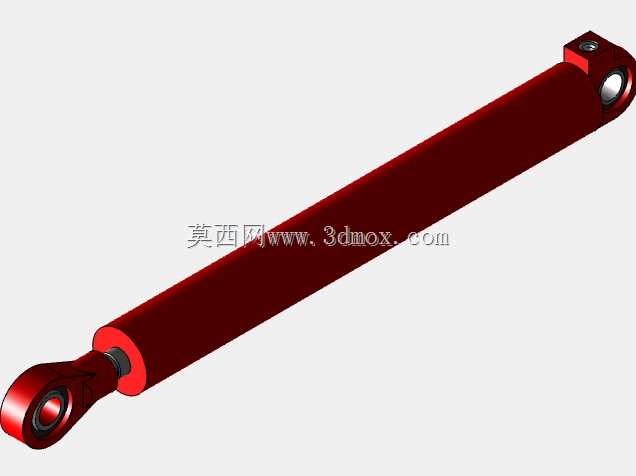

　　驱动单元采用双作用液压油缸配置，举升油缸与翻斗油缸独立布置，液压动力直接从拖拉机后输出液压回路取油，不需要额外加装液压泵站，油缸缸径匹配25-50马力段拖拉机的液压系统输出压力，额定工作压力16MPa下单缸举升推力可达12kN，整套属具额定载重匹配对应马力段拖拉机后悬挂承载上限，避免过载导致拖拉机翘头。铲斗部分采用耐磨钢板焊接成型，斗刃部位做堆焊耐磨层处理，切削角设计为30度，插入散料堆时阻力更小，斗容根据常规作业需求设定，可适配河沙、碎石、腐熟厩肥、粮食等不同密度散料的装载需求，铲斗与摇臂的铰接点位经过运动学仿真校核，举升过程中铲斗角度变化控制在合理区间，不会出现举升过程中物料撒漏的问题。

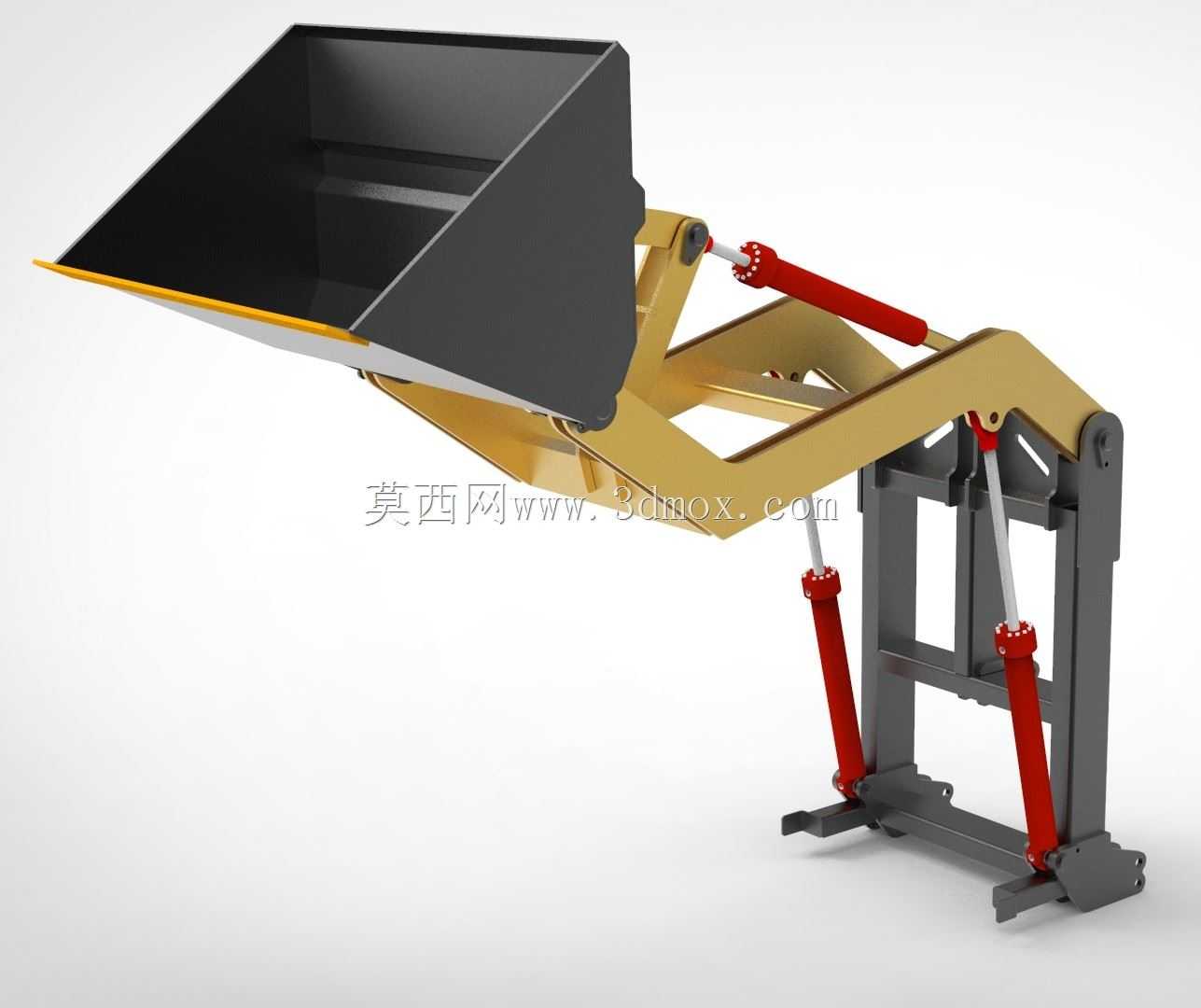

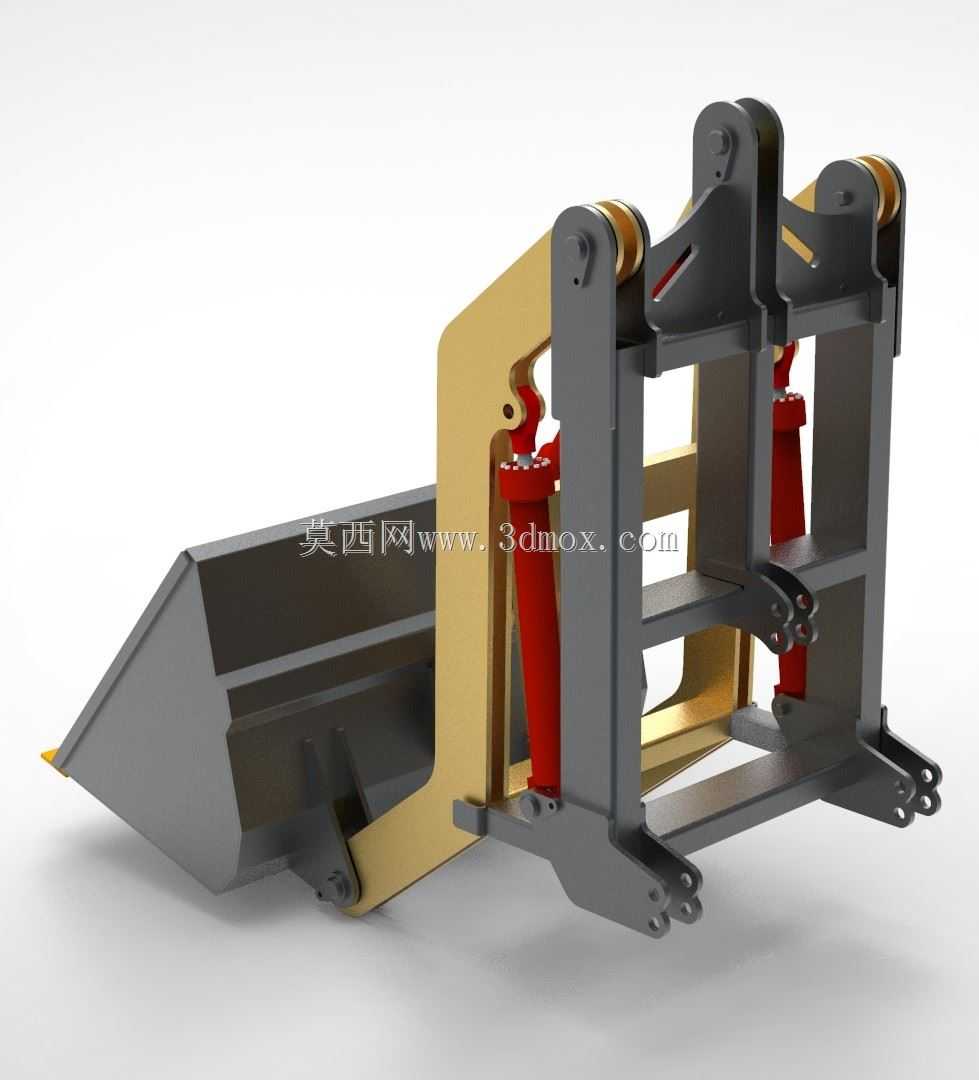

　　安装边界方面，主安装架的挂接尺寸完全符合拖拉机后悬挂三点挂接的通用标准，上挂接点、下两个下拉杆挂点的位置公差控制在±2mm以内，适配绝大多数同马力段国产拖拉机的后悬挂接口，不需要额外加工转接板；整套属具安装完成后，横向宽度不超过拖拉机后轮外侧宽度，避免乡村窄路通行时出现刮蹭，纵向突出量控制在合理范围，不会影响拖拉机带属具时的转向半径，最小转向半径与拖拉机原车参数偏差不超过5%。作业功能上，这套属具可通过液压阀组控制实现铲斗举升、下降、收斗、翻斗四个基础动作，操作逻辑与常规前端装载机一致，机手不需要额外长时间培训即可上手，举升最大高度可满足常规农用三轮车、轻型货车的货箱装卸高度需求，不需要额外垫高作业面。

　　设计过程中针对后悬挂作业的受力特点，对主安装架与摇臂的连接部位做了加强筋处理，通过有限元分析校核，额定载荷下安装架最大应力小于材料屈服强度的60%，可满足长期交变载荷下的结构强度要求，避免焊缝开裂、结构变形等问题。考虑到田间作业的复杂工况，所有液压管路全部布置在摇臂内侧，避免作业过程中被树枝、石块刮蹭损坏，管路接头采用标准液压快插接口，日常拆装维护时不需要复杂工具即可完成管路对接。属具的摇臂运动行程经过优化，铲斗落地时可保持斗刃水平贴地，平整场地作业时可获得更好的刮平效果，翻斗卸料时最大倾角可达45度，粘性物料也能顺利卸出，不会出现斗内积料残留过多的问题。
