开式C型单臂液压压力加工设备结构设计

在中小批量五金零件加工、小型零部件压装、薄金属板材校形的车间场景里，开式C型结构的液压设备一直是工位级加工的核心配置，这类设备凭借三面开放的操作空间，能让操作人员从机身前方、左右侧三个方向完成工件上下料、定位装夹的操作，相比闭式四柱液压机，不需要从四柱之间的狭窄空间送取工件，对于尺寸跨度较大、需要频繁更换工装的加工场景适配性更强，很多小型机加工车间、五金制品厂的压装、校直、浅拉伸工位都会优先选用这类结构的液压设备。

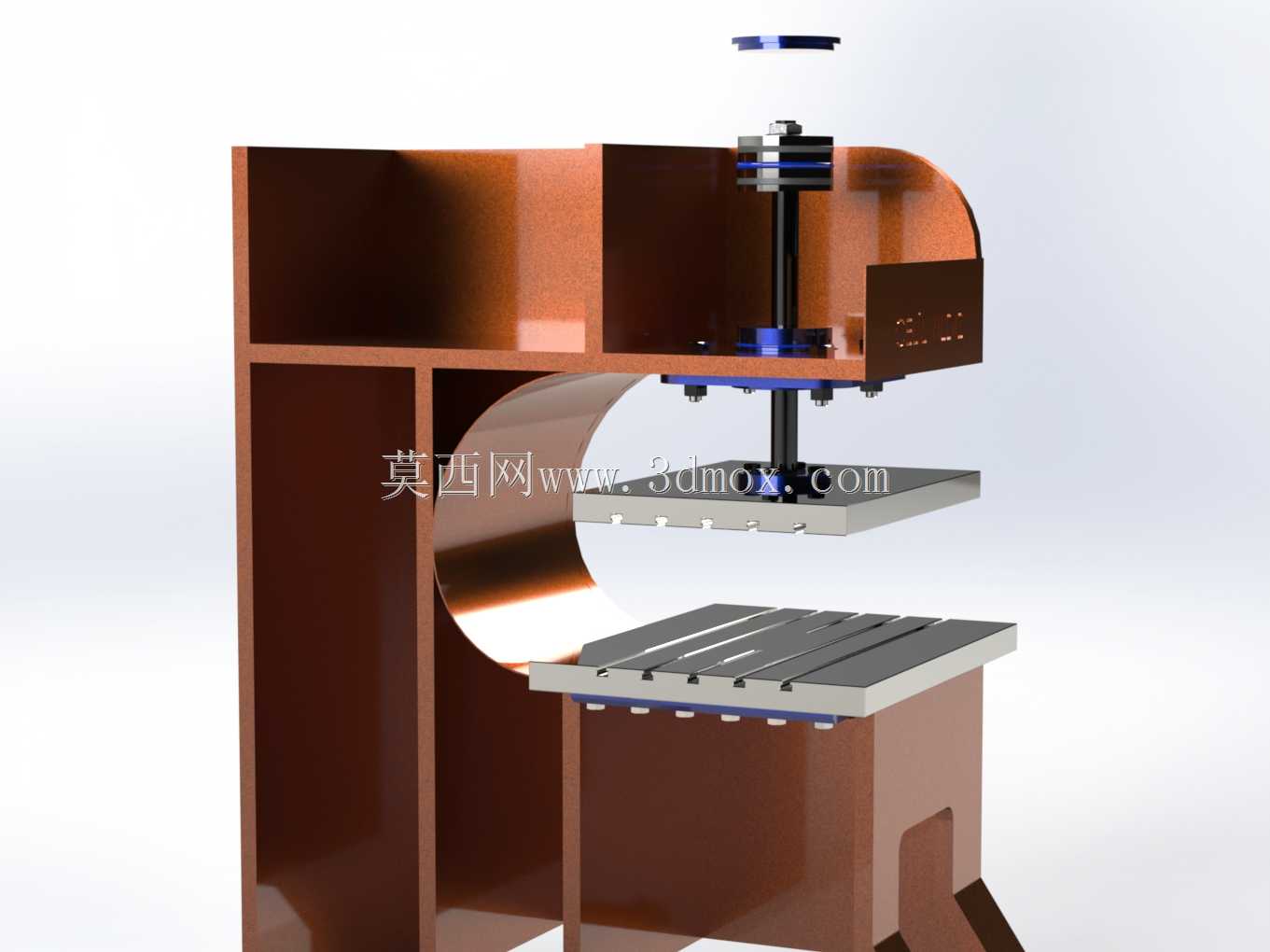

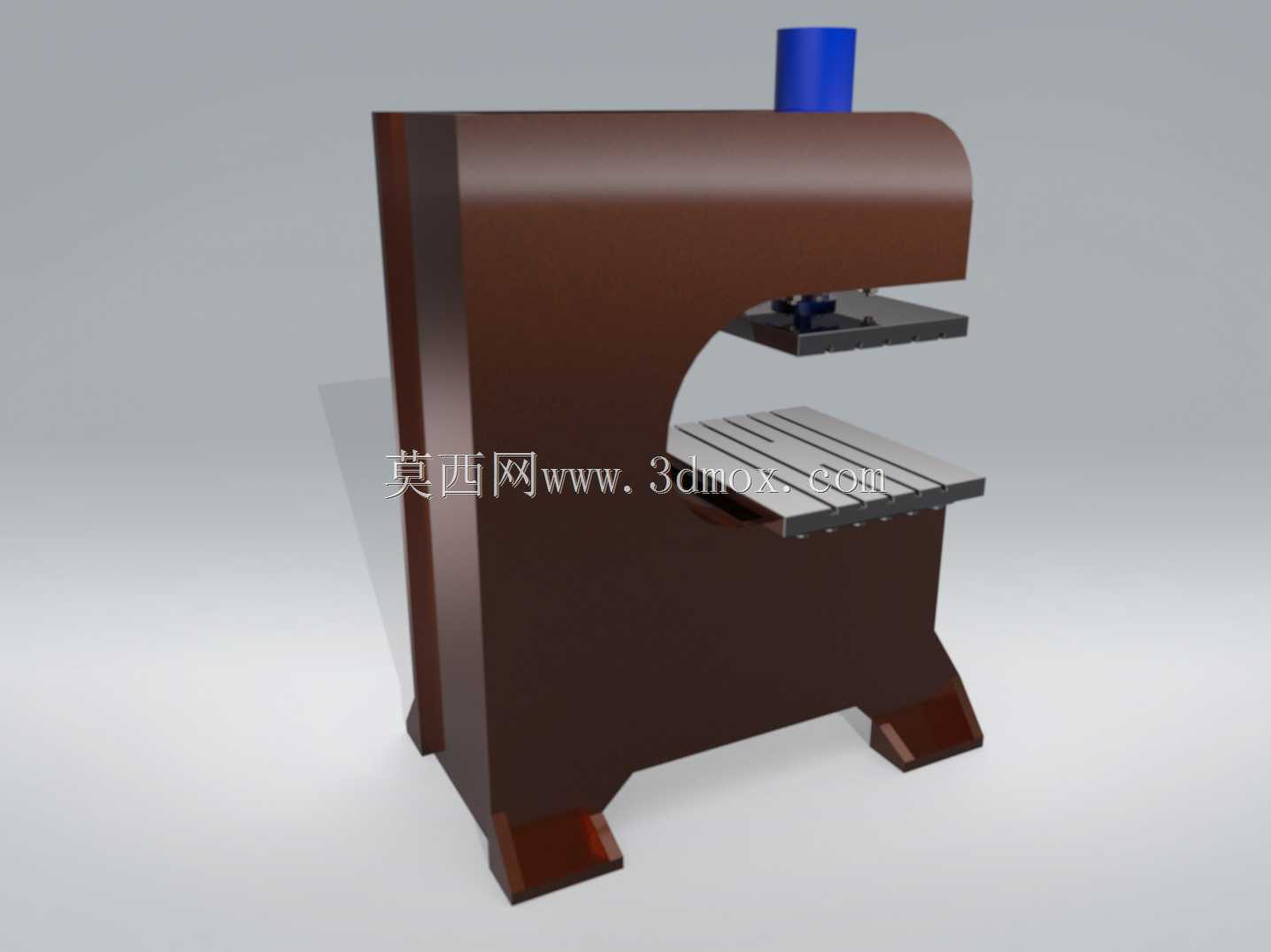

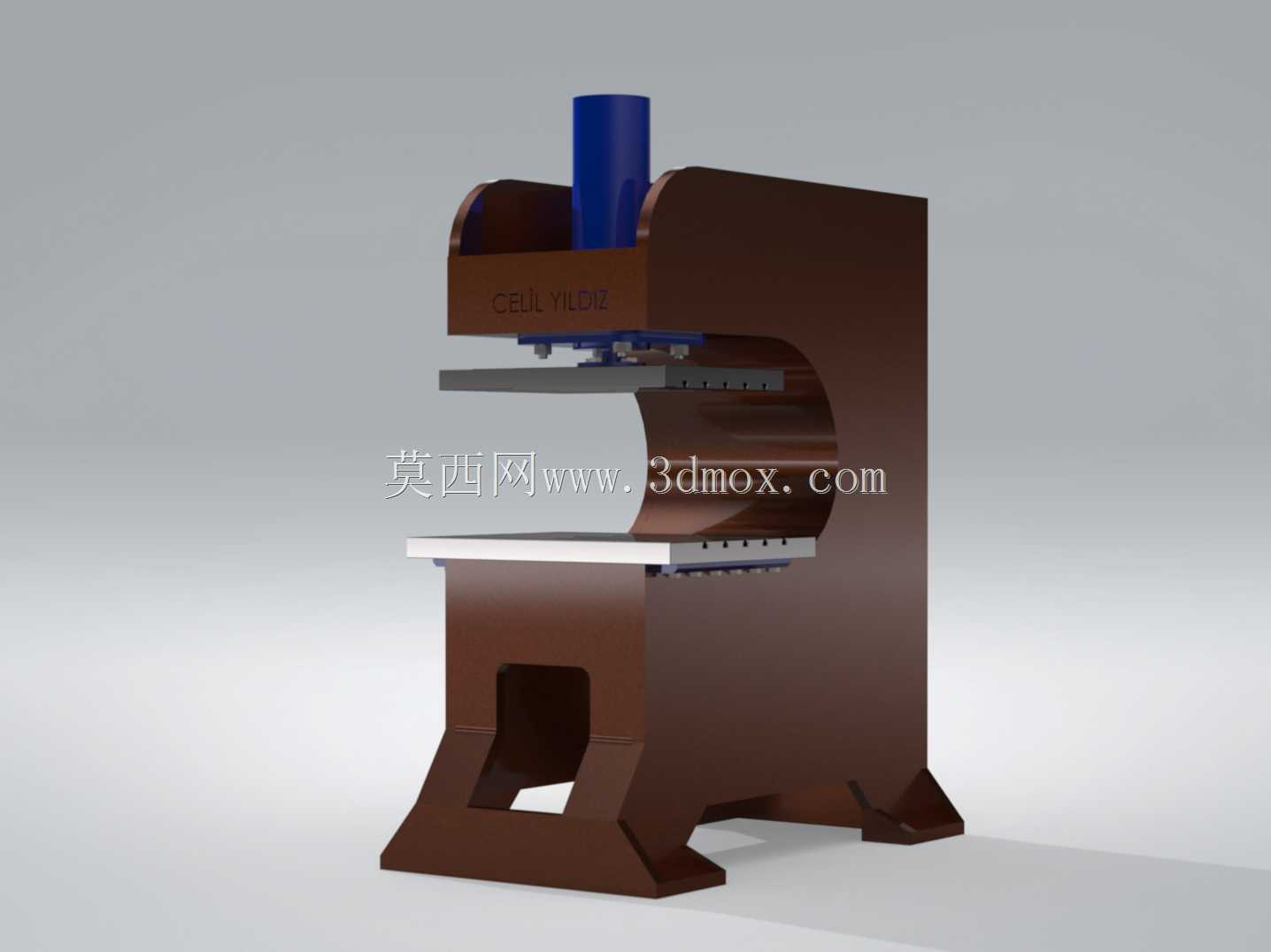

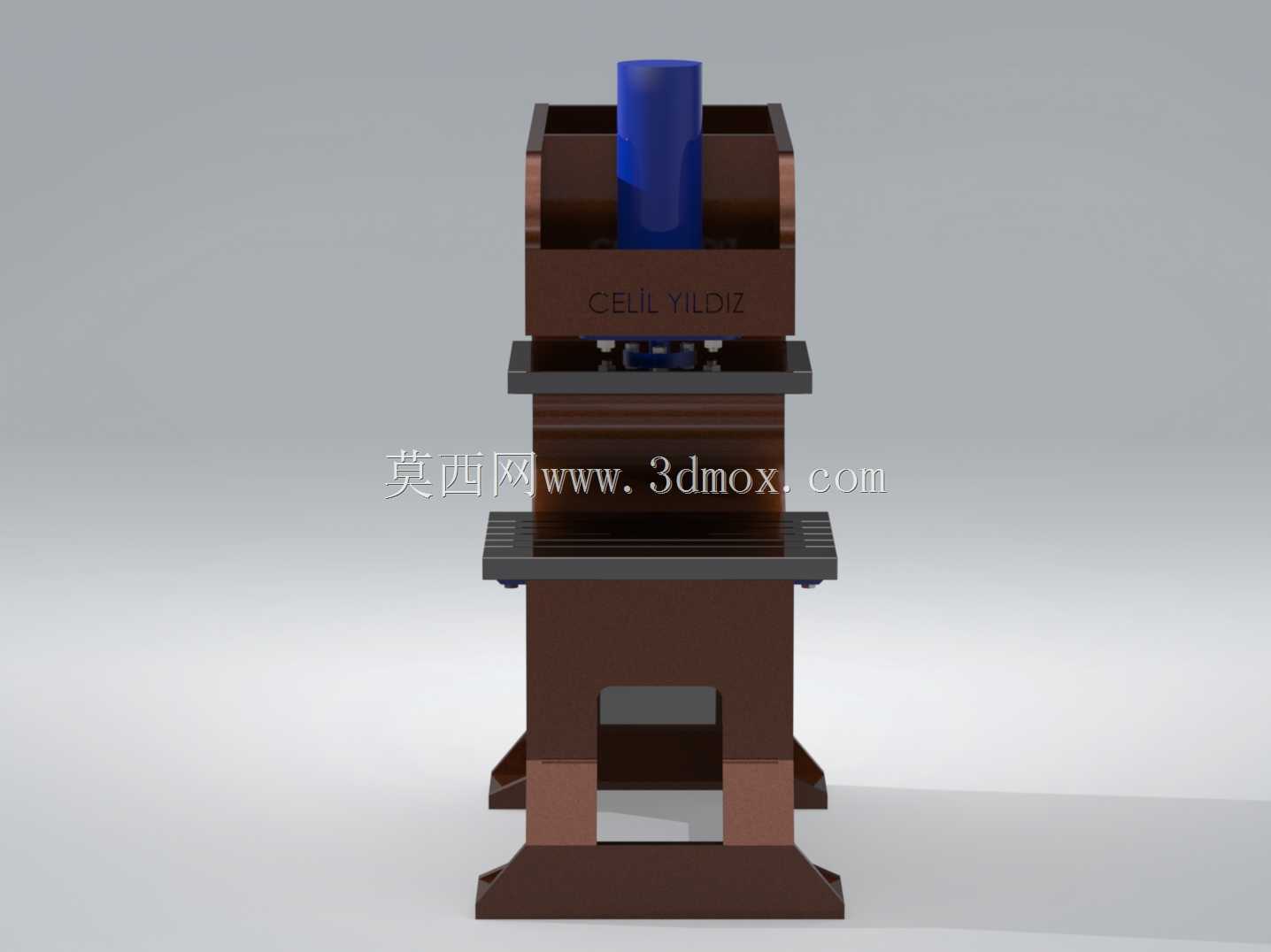

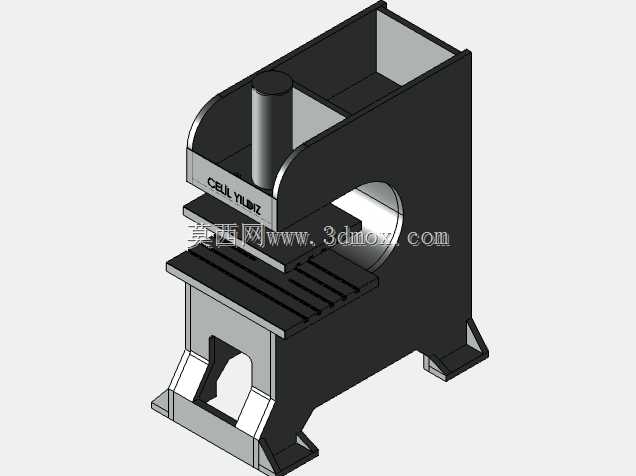

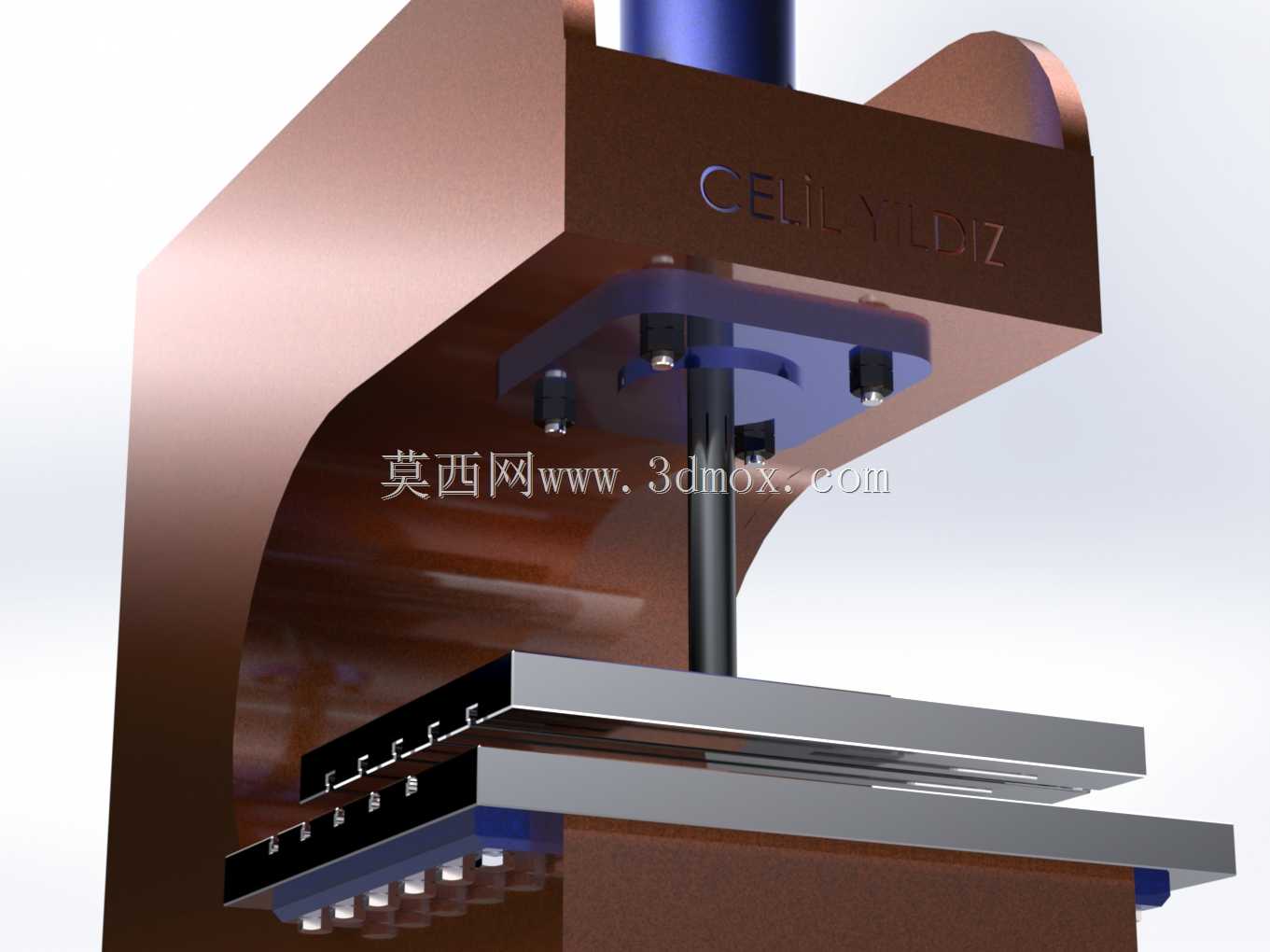

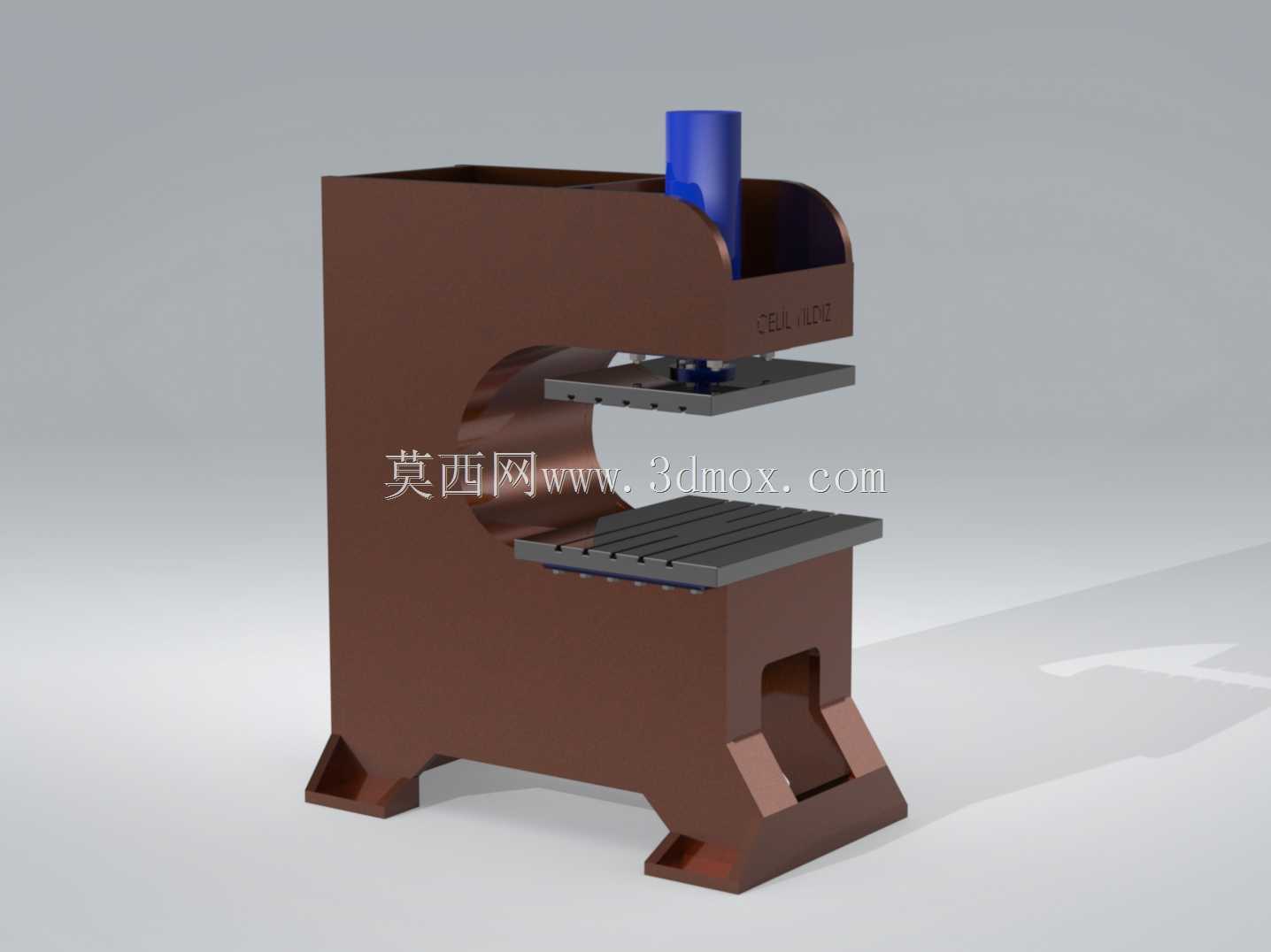

这套C型液压机的整体机架采用单臂开式的C型轮廓设计，机架主体为整体焊接式钢结构，在喉口位置做了加厚的圆弧过渡处理，避免压力加载时喉口位置出现应力集中导致机架变形开裂，喉口深度的设计匹配320mm的工作台长度参数，能覆盖常规小型零件的加工范围，不会出现工件探入喉口后与机架后侧干涉的问题。设备的主执行部件为垂直布置的单杆活塞液压缸，缸体固定在C型机架的上横梁位置，活塞杆垂直向下伸出，端部连接活动压板，活动压板通过四角的导向套与机架上的垂直导向柱配合，保证下压过程中压板不会出现偏斜，避免因受力不均导致工件压装错位、模具损坏的问题。

工作台采用整体式钢板加工而成，台面加工有标准的T型槽，方便用户根据加工需求安装固定夹具、下模，工作台宽度与长度均为320mm，台面到压板最大回程位置的间距匹配320mm的行程参数，既可以满足常规高度工件的压装、校形需求，也不会因为行程过大导致机架整体高度过高，占用过多车间垂直空间。液压系统的额定工作压力匹配290Bar的缸压参数，最终输出的额定工作力为52吨，这个压力档位可以覆盖大部分小型五金零件的浅拉伸、轴承与轴套的压装、型材校直、小型零部件铆接的加工需求，不会出现压力不足无法完成加工，或者压力档位过高造成设备采购、使用成本浪费的问题。

设计过程中优先考虑了机架的刚性变形控制，因为C型开式机架在受力时会出现喉口张开的弹性变形，如果变形量过大会导致上下模错位、压装精度下降，因此在机架的上横梁、下工作台、后侧立板的连接位置都做了加强筋布置，通过有限元受力校核，保证满负荷工作时喉口位置的变形量控制在允许的精度范围内，满足常规压装、成型加工的精度要求。液压管路的布置全部隐藏在机架后侧的空腔内，既可以避免加工过程中工件、工装磕碰管路造成泄漏，也能让设备整体外观更整洁，减少车间日常清理的卫生死角。设备的操作按钮布置在机架前侧的人体工学高度位置，操作人员站在工作台前就可以完成下压、回程、急停的操作，不需要大幅度探身或者移动位置，降低长时间操作的疲劳感。

从安装边界来看，这款C型液压机的占地面积较小，不需要专门做厚重的混凝土地基，只要车间地面平整度达标、承重满足设备总重要求就可以直接就位安装，设备后侧预留了液压站、电控箱的安装位置，外接电源、液压油接口都做了标准化设计，用户不需要额外做复杂的管路改造就可以完成设备的调试投产。对于需要在生产线边设置独立压装工位、或者小型加工车间需要配置多台不同压力档位压力机的场景，这种小尺寸C型液压机的适配性远高于大型闭式液压设备，既可以单独作为独立工位使用，也可以集成到小型自动化生产线中，配合机械手完成自动上下料的连续压装作业。

在实际使用场景中，这类设备可以完成的工序覆盖范围很广：除了常规的轴承、衬套与壳体的压装，还可以完成薄钢板的小型浅拉伸成型、焊接组件的校形、五金零件的铆接、小型塑件的冲切毛边等工序，用户只需要更换上下工装模具，就可以快速切换加工工序，不需要对设备主体做大规模改造。设备的活动压板与工作台面的平行度在出厂前会做精度校准，保证下压过程中压板全程与工作台保持平行，避免因为压板倾斜导致压装工件出现偏载，损坏工件或者模具。液压系统配置了过载保护功能，当压力超过设定阈值时会自动泄压，避免因为工件放置错位、模具卡滞导致设备过载损坏，提升设备使用的安全性。
