医用软管侧冲压加工专用立式冲压设备

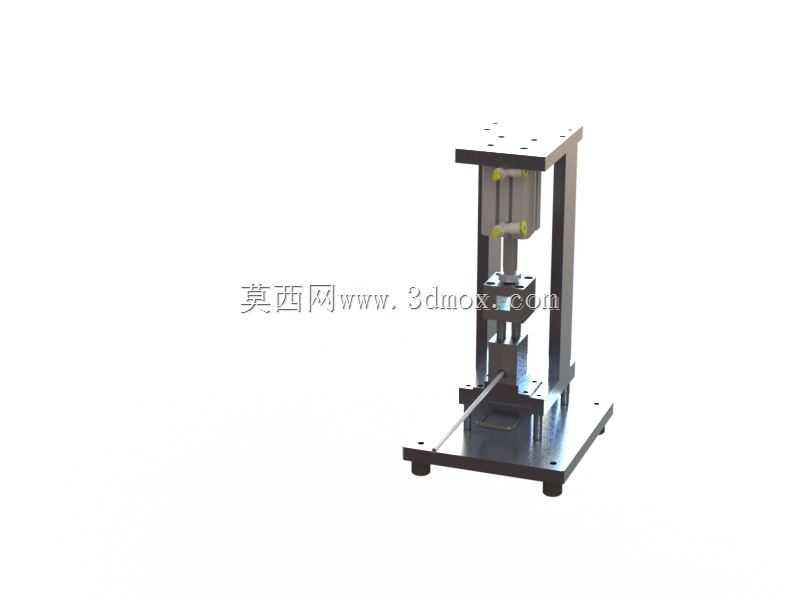

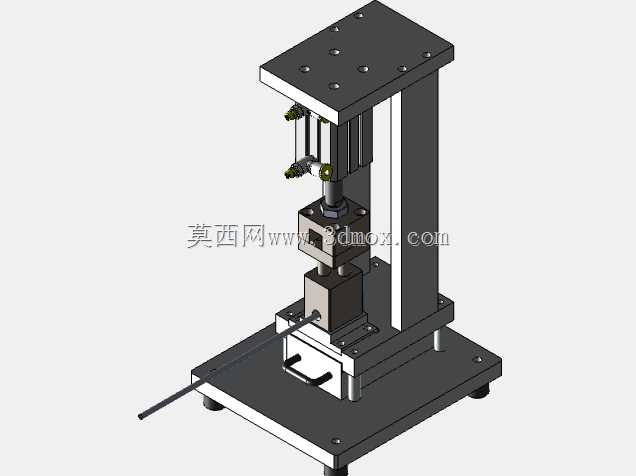

　　这款侧冲压设备主要面向医用软管类零件的侧向冲切、压型加工场景，在医用耗材生产环节中，软管类零件往往需要在侧壁完成特定形状的冲孔、切口、压痕加工，常规立式冲压设备的冲头运动方向为垂直向下，无法直接完成管材侧壁的侧向加工，该设备通过内置的力转向结构，将垂直驱动的作用力转换为水平方向的冲切动作，适配管材类零件的侧壁加工需求。设备整体采用立式框架结构，底部为带安装孔的方形安装底板，四个角点设置可调式减震脚杯，可直接固定在生产线工作台或者独立设备机架上，安装时需要预留的操作空间需覆盖底板外沿至少150mm范围，方便操作人员上下料以及日常的模具更换、维护作业。设备的立柱采用双侧立式方钢支撑结构，上安装板用于固定驱动元件，中部设置滑动导向模组，下部为工件定位工装安装位，整体框架的刚性经过受力校核，在最大冲切力工况下，立柱的形变量控制在0.02mm以内，可保证冲切过程中冲头的位置精度，避免出现冲头崩损、切口毛刺超差的问题。驱动部分采用标准气动缸作为动力源，相比液压驱动具备响应速度快、清洁度高的特点，完全适配医用耗材生产车间的洁净度要求，气动管路内置在框架内部，避免外露管路积尘或者被工件剐蹭。

　　冲切工位设置在设备中部，工件定位工装可根据不同管径的软管进行快速更换，工装采用定位销快拆结构，更换不同规格产品时无需重新调整设备整体同轴度，仅需更换对应的定位块以及冲头即可完成换型，换型时间可控制在10分钟以内，适配多品种小批量的医用耗材生产需求。设备的滑动导向部分采用线性导轨配合滑块结构，冲头的运动直线度公差控制在0.01mm/100mm范围内，冲切过程中不会出现偏载，可有效延长冲头的使用寿命，同时保证软管切口的平整度，切口无飞边、无拉扯变形，满足医用耗材的外观以及装配精度要求。

　　在实际生产场景中，该设备可直接集成到医用软管的自动化生产线中，通过接入生产线的控制信号，可实现自动上料、自动定位、自动冲切、自动下料的全流程作业，也可作为独立工位由操作人员手动上下料完成单工序加工，适配不同产能规模的生产场景。设备的操作侧预留有安全光栅安装位，可加装安全防护装置，避免操作人员在设备运行过程中误入冲切区域引发安全事故，整体设计符合机械设备安全防护的相关标准。从设计思路层面，该设备没有采用复杂的凸轮或者多连杆结构，整体结构简洁可靠，加工制造成本低，日常维护仅需定期给导向导轨添加润滑脂、检查气动管路的密封性即可，无需复杂的维护保养流程，适合生产一线的长期连续作业。

　　设备的整体高度控制在600mm以内，宽度方向尺寸为300mm，深度方向为400mm，整体占用空间小，即使是空间紧凑的生产车间也可灵活布置，设备的重心落在底板中心位置，运行过程中无明显震动，无需额外做地基固定，放置在水平工作台面上即可稳定运行。针对医用软管材质偏软的特点，设备的冲切速度可通过气动回路的调速阀进行无级调节，针对不同壁厚、不同材质的软管，可匹配对应的冲切速度，避免冲切速度过快导致管材被冲头挤压变形，或者速度过慢导致切口出现毛边。冲头的行程也可根据加工需求进行调整，行程调节范围为0-50mm，可适配不同深度的侧孔、侧槽加工需求，调整过程仅需松动驱动缸的安装锁紧螺母，调整驱动缸的伸出位置即可完成，无需拆解设备其他部件。工件定位工装的定位面采用非金属材质制作，避免夹伤软管表面，影响产品外观质量，定位精度可控制在±0.05mm以内，保证每个工件的冲切位置一致性，满足批量生产的精度要求。
