三轴航拍相机减震挂载支架结构设计

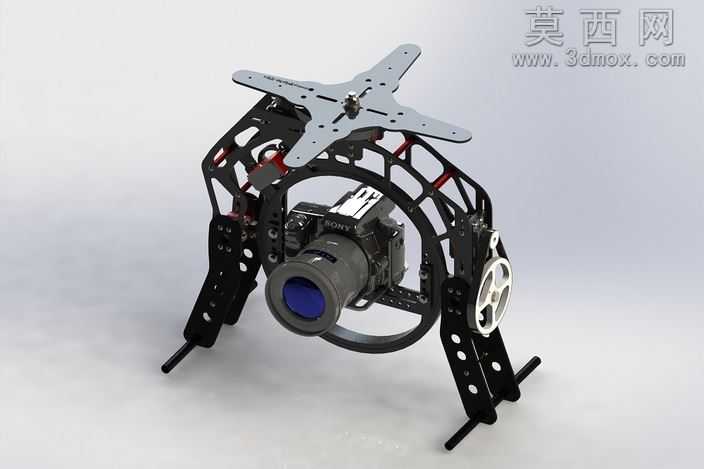

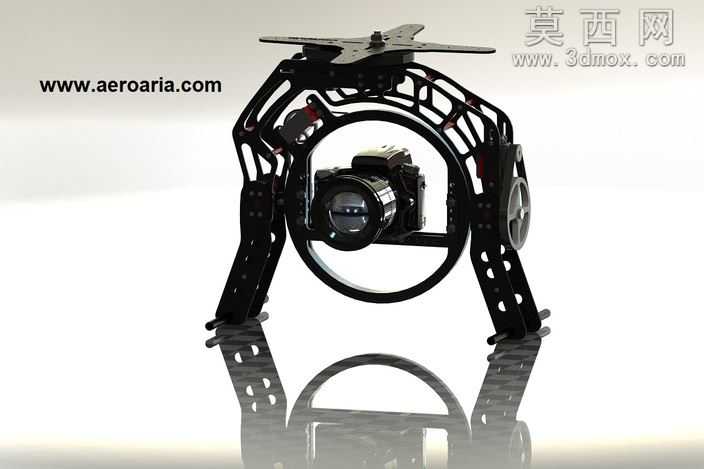

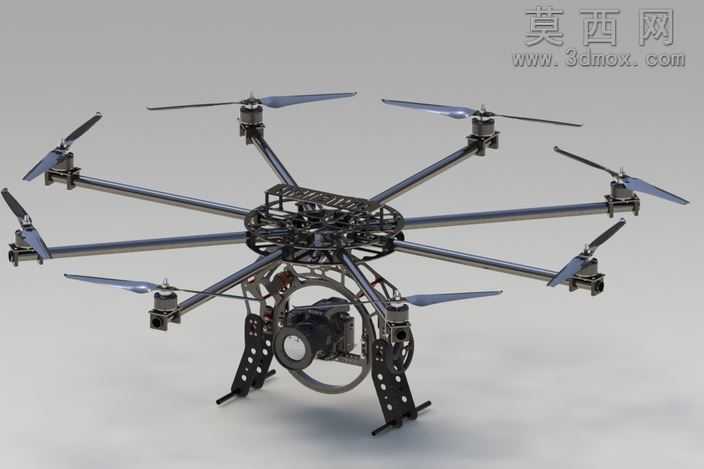

本作品为适配多旋翼航拍载具的三轴相机挂载安装支架，整体建模过程围绕航拍场景的减震、稳定、轻量化核心需求展开，在三维建模阶段优先采用参数化特征建模思路，先完成中心环形相机容纳舱的基准构建，以环形结构作为三轴转动的核心承载基体，匹配单反类相机的外形尺寸预留安装空间，确保相机装入后镜头光轴与支架转动中心重合，降低航拍过程中转动调校产生的画面偏移问题。支架两侧的支撑臂采用镂空减重设计，建模时通过阵列切除特征加工出等距排布的安装孔位，既可以实现支架支腿长度的灵活调节，适配不同尺寸的相机与载具挂载间距，也能最大程度降低结构自重，减少航拍载具的负载压力。顶部的十字形挂载连接板采用对称式结构设计，预留多组标准化安装孔位，可适配不同规格的多旋翼飞行器挂载接口，建模时对连接板的边角做圆角过渡处理，避免尖锐边角在安装使用过程中造成划伤，同时优化应力分布，降低飞行过程中震动带来的结构疲劳风险。材质渲染阶段，支架主体结构采用哑光碳纤维纹理材质，还原航拍支架常用的碳纤维板材质感，金属连接件部分采用亮面阳极氧化铝合金材质，区分不同结构部件的材质属性，转动调节手轮部分采用黑白撞色的工程塑料材质，提升部件辨识度，支腿末端的防滑脚垫采用黑色软胶材质，还原支架落地放置时的防滑减震效果。结构设计上充分考虑三轴转动的活动间隙，在环形舱与两侧支撑臂的连接位置预留转动副空间，可实现相机俯仰、横滚方向的角度调节，配合顶部挂载板的航向转动结构，实现三个轴向的角度调校，满足航拍过程中不同拍摄角度的需求；支架支腿采用可折叠式结构设计，非使用状态下可向内收拢减少收纳体积，使用状态下展开形成稳定的四点支撑结构，既可以作为地面放置的支撑脚架使用，也可以在飞行挂载状态下作为防护结构，避免相机直接碰撞外物造成损坏。建模过程中对所有连接孔位做同轴度校验，确保各部件装配后无干涉问题，对受力集中的连接位置做加厚处理，提升结构整体强度，同时兼顾轻量化需求，避免冗余结构增加不必要的重量。
