曲柄摇杆式快速返回运动机构三维设计

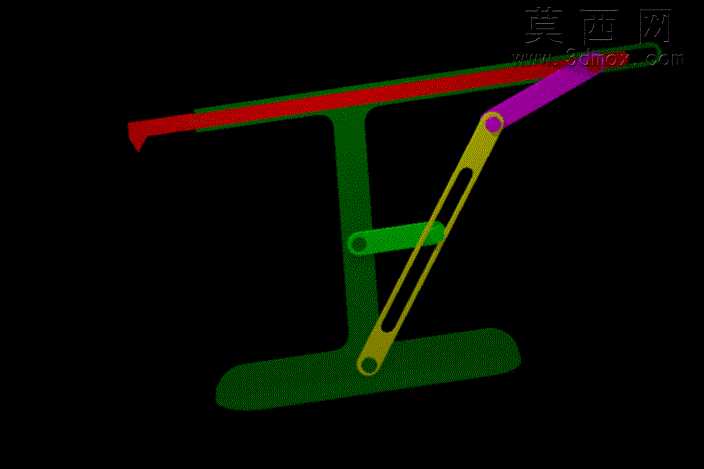

本作品为典型的曲柄摇杆类快速返回运动机构三维建模成果，建模过程严格遵循平面连杆机构的运动学设计规范，首先确定机构的固定机架、主动曲柄、从动摇杆以及连杆的尺寸参数，保证机构工作行程具备平稳的低速运动特性，回程段具备高效的快速返回特性，匹配各类需要急回动作的工业设备动作需求。建模阶段通过参数化草图绘制各杆件的轮廓，对杆件上的铰接孔位置做精确的尺寸约束，确保各铰接点的中心距完全符合设计计算的杆长参数，避免后续运动仿真出现干涉、卡滞或者运动轨迹偏离设计预期的问题。各杆件建模完成后，在装配环境下按照实际铰接关系添加旋转副约束，将固定机架设置为接地固定件，主动曲柄添加旋转驱动，验证机构的极位夹角符合急回特性的设计要求，确保工作行程和回程的平均速比满足预设的设计指标。材质设置上，对固定机架采用深绿色哑光金属材质模拟铸铁机座的厚重质感，主动曲柄采用亮黄色金属材质突出运动输入构件的视觉辨识度，顶部的执行滑杆采用红色哑光材质，传动连杆采用紫色金属材质，通过差异化的色彩区分不同功能的构件，让机构的运动传递路径在渲染视图中清晰可辨。渲染阶段采用黑色纯色背景，消除多余环境元素对机构结构展示的干扰，适当调整环境光强度，突出各构件的轮廓边界与铰接点位置，让观看者可以直观理解机构的组成结构。设计过程中重点校核了各杆件的运动极限位置，避免杆件在运动过程中出现结构碰撞，同时对长条形杆件的截面尺寸做了合理优化，在保证杆件结构刚度的前提下避免不必要的材料冗余，铰接位置的孔位与销轴尺寸做了公差匹配设计，确保实际加工装配后机构运转顺滑无卡滞。该机构可直接应用于牛头刨床、往复式输送机等需要急回动作的通用机械设备中，也可作为机械原理教学的演示模型，帮助学习者直观理解平面连杆机构的急回特性与运动传递规律，模型完成后通过运动仿真验证了全行程运动无死点、无干涉，运动轨迹完全符合设计预期。
