航空航天用小火箭喷管结构三维设计

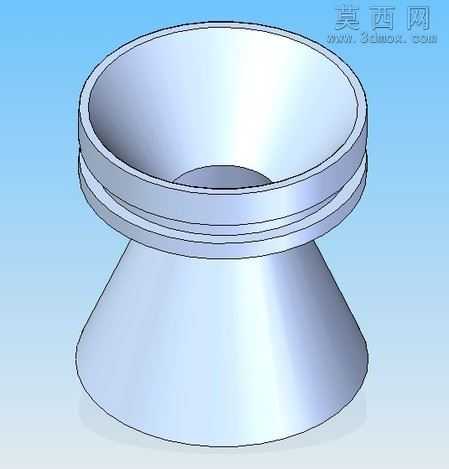

本作品为小火箭喷管的三维结构设计模型，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先确定喷管的气动外形基准，再逐步细化各段的连接结构与细节特征。模型整体分为上部安装连接段与下部扩张喷流段两个核心部分，上部连接段设计有两道环形凸缘结构，用于实现喷管与燃烧室壳体的定位装配，凸缘的尺寸公差与过渡圆角均经过合理设置，既保证装配时的同轴度要求，也能降低结构连接处的应力集中风险。下部扩张段采用平滑过渡的锥形曲面设计，曲面曲率严格按照喷管的气流扩张角度要求构建，从喉部位置到出口端面的壁厚均匀过渡，既保证喷管工作时的结构强度，也能满足高温燃气流经时的型面精度要求。建模过程中对所有棱边均做了适配工况的圆角处理，避免尖锐棱角带来的应力缺陷，同时对各段的衔接位置做了共面约束，保证整个模型的几何连续性。材质设置上参考实际火箭喷管的高温合金材质特性，赋予模型金属银灰色的基础材质，调整材质的反光度与粗糙度参数，模拟金属机加工后的表面质感，渲染阶段采用柔和的环境光搭配定向补光，清晰呈现喷管的曲面轮廓与环形凸缘的结构层次，避免光影过强掩盖结构细节。整个模型的特征树逻辑清晰，所有尺寸均做参数化关联，可根据不同推力级别的设计需求快速调整喉部直径、扩张段长度、安装凸缘尺寸等核心参数，适配不同规格的小型火箭发动机设计需求，结构设计上充分考虑了实际加工的工艺可行性，所有特征均符合常规金属切削加工的工艺要求，不存在无法加工的倒扣或极端薄壁结构，能够直接用于后续的工程图导出、仿真分析或者3D打印验证环节，为小型火箭发动机的喷管设计提供了可复用的基础三维模型参考。
