MPPT太阳能充电控制器外观结构设计

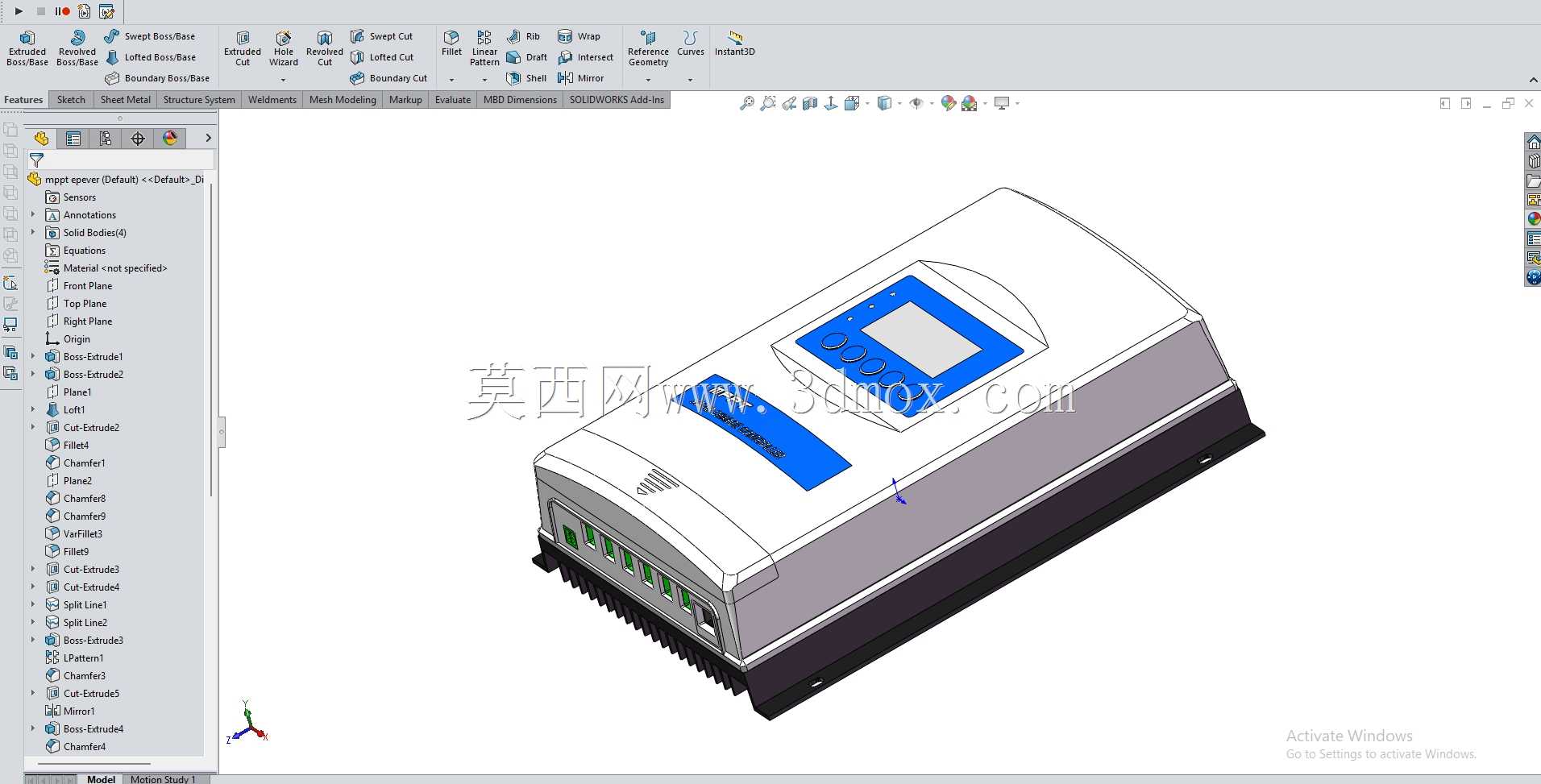

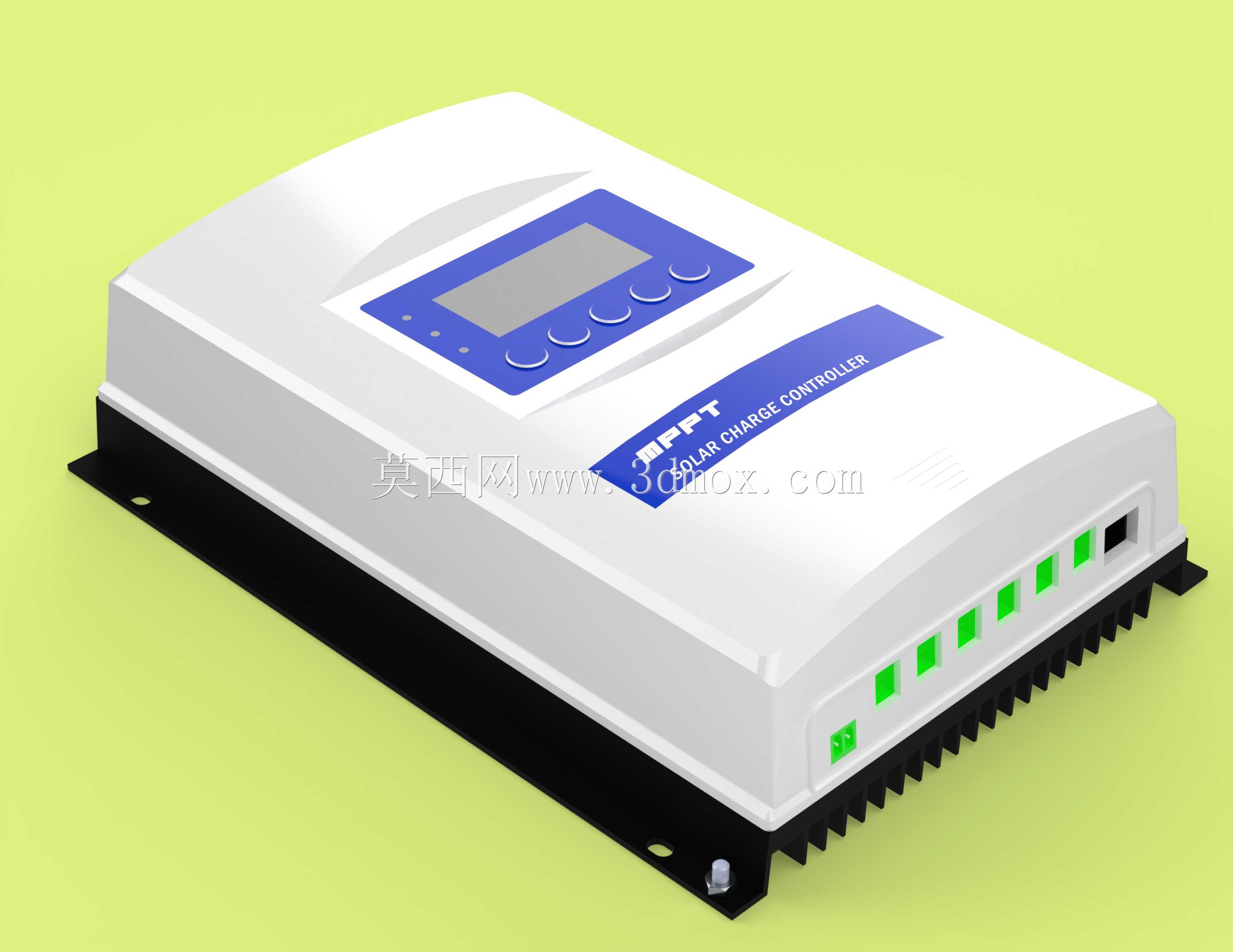

　　这款MPPT太阳能充电控制器的三维结构，还原了户用离网光伏系统核心控制部件的完整形态，日常在分布式户用光伏供电、户外基站光伏备电、离网型风光互补供电、野外监测设备光伏供电等场景中承担核心管控作用，负责协调光伏板、蓄电池与负载三者间的能量流向，避免蓄电池过充过放，同时通过最大功率点追踪算法最大化光伏板的能量转化效率。从结构设计逻辑来看，壳体采用上下分件的卡扣加螺丝固定形式，上壳为ABS注塑成型的弧面造型，顶部预留嵌入式液晶显示屏与操作按键的安装位，屏幕区域做下沉式台阶设计，可直接贴合安装液晶模组，周边的按键位预留了轻触开关的安装间隙，按键帽做圆弧凸起处理，方便户外戴手套操作时的触感反馈。

　　壳体侧面的蓝色标识区域采用丝印槽位设计，可直接粘贴品牌与参数标识，避免长期户外使用后标识磨损脱落。下壳为铝合金压铸成型的散热基座，基座侧边排布整排散热齿，对应内部功率器件的安装位置，功率MOS管、整流器件可直接通过导热硅胶垫贴合在散热基座内壁，无需额外加装独立散热片，既压缩了整机内部空间，也提升了散热效率，满功率运行时壳体表面温度可控制在合理区间，避免高温导致的元器件寿命衰减。接线端全部布置在壳体单侧的下沿位置，每个接线端口对应独立的绿色端子座，从左到右依次对应蓄电池接线、光伏板接线、负载接线端口，每个端口旁预留了标识丝印的位置，现场接线时可快速对应线序，避免接反导致的器件烧毁。

　　接线端口外侧预留了防水胶圈的安装槽位，配合上壳的压边结构可达到IP30以上的防护等级，适配室内或防雨柜内的安装场景。安装固定位设计在散热基座的两侧延伸耳上，每个固定耳预留一个椭圆形安装孔，可适配M4或M5规格的安装螺丝，椭圆形孔位可抵消安装面的加工误差，降低现场安装的对位难度。整机外形做了圆弧倒角处理，没有尖锐棱角，既避免安装过程中划伤操作人员，也减少了注塑件的应力集中问题，提升壳体的抗冲击性能。内部PCB板的安装柱与下壳一体压铸成型，每个安装柱预留铜嵌件的安装位，PCB板可直接通过螺丝固定在安装柱上，定位精度可控制在0.2mm以内，避免运输震动导致的PCB板移位。

　　上壳与下壳的配合面做了止口结构，既可以提升装配时的定位效率，也可以阻挡灰尘从配合缝隙进入壳体内部。从安装边界来看，整机安装时需要在背部预留至少10mm的散热间隙，接线侧需要预留至少80mm的走线空间，方便线缆弯折与端子固定，操作按键与显示屏侧需要预留无遮挡的操作空间，方便日常查看参数与调整工作模式。这款结构设计充分考虑了户外光伏设备的使用环境，在散热、安装便捷性、操作便利性之间做了平衡，没有冗余的结构设计，所有造型特征都服务于实际功能需求，壳体的弧度设计既提升了外观辨识度，也增加了上壳的结构强度，避免堆叠运输时出现壳体凹陷变形的问题。
