SUP2H-PV直流500V电涌保护器结构设计

　　这款SUP2H-PV规格的直流侧电涌保护器，核心适配场景集中在光伏直流汇流、户用储能直流母线、通信基站直流供电回路这类存在直流过电压风险的配电环节，和常规交流侧浪涌防护器件不同，直流回路不存在自然过零点，灭弧结构的设计优先级远高于同规格交流产品，这也是建模过程中需要重点还原内部腔体结构的核心原因。从实际使用需求来看，这类器件的核心作用是在雷击感应过电压、系统操作过电压侵入直流回路时，快速将浪涌电流泄放入地，把回路电压钳位在后端逆变设备、储能变流器、直流负载的耐压阈值以内，避免过电压击穿功率半导体器件、击穿直流母线绝缘层。

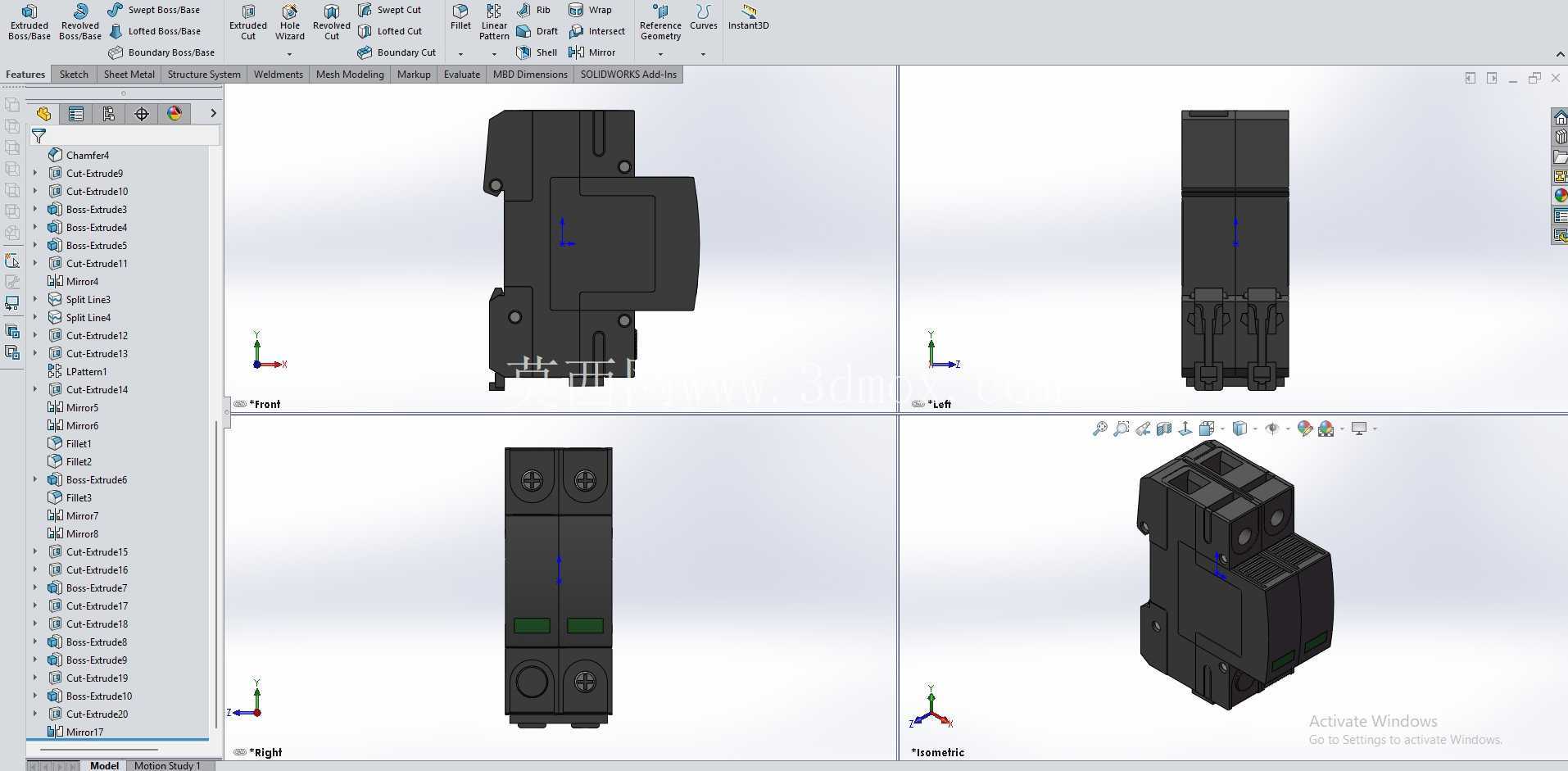

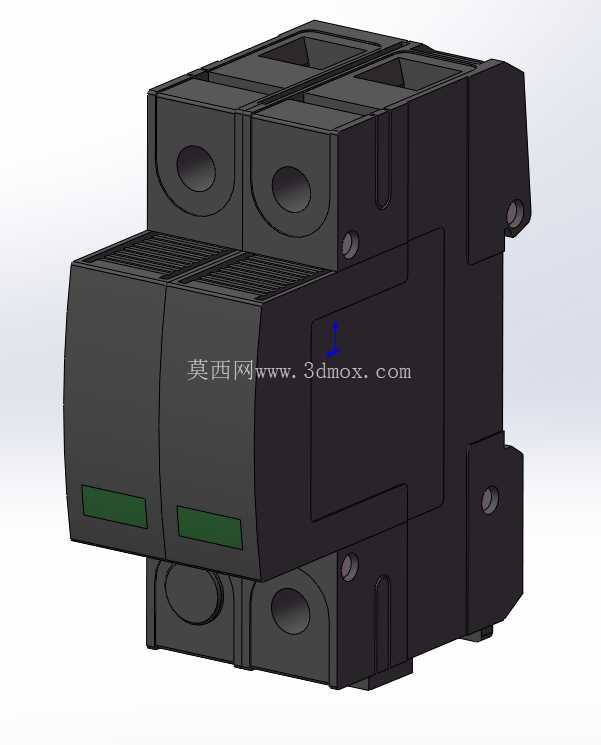

　　从结构设计的逻辑来看，这款双极结构的产品采用模块化导轨安装外形，整体外壳采用阻燃PA66材质建模时预留了足够的壁厚公差，表面的散热格栅不是装饰性结构，是为了在浪涌泄放过程中快速散发压敏电阻模块产生的瞬时热量，避免热量累积造成外壳形变。前端的状态指示窗口对应内部压敏电阻的劣化状态，当压敏电阻因多次浪涌冲击出现性能衰减时，窗口会从绿色转为红色，同时触发内部的脱扣机构，将失效模块从主回路中断开，避免器件短路引发直流回路拉弧起火。建模过程中重点还原了进线端的压线结构，采用框式压线端子，适配6-25平方毫米的多股铜芯直流电缆，端子处的防松垫圈结构、螺丝导向槽都做了细节还原，保证实际装配时压线螺丝不会出现偏斜，大电流泄放时不会出现端子过热问题。

　　安装边界完全适配标准35mmDIN导轨，背部的导轨卡扣做了弹性让位结构，安装时只需将器件对准导轨按压即可卡入，拆卸时用一字螺丝刀撬动卡扣解锁位即可取下，不需要额外的固定螺丝，适合柜内密集排布安装。双极的结构设计对应直流回路的正负极两路防护，两极之间的绝缘隔离筋在建模时做了2mm以上的壁厚设计，满足直流500V电压等级的电气间隙要求，避免极间击穿。进出线端的隔弧板结构可以在分断过程中阻挡电弧飞溅，避免相邻回路出现短路故障。从实际选型适配的角度，这款器件的宽度为2个标准模数宽度，也就是36mm，在做柜内排布时可以和直流断路器、隔离开关等器件并排安装，统一占用导轨空间，不需要预留额外的安装间距。

　　建模时还原了外壳的所有装配卡扣位置，上下壳之间采用卡扣加超声波焊接的装配结构，保证外壳的防护等级达到IP20，防止手指误触内部带电部件，同时可以阻挡柜内的灰尘进入器件内部，避免积灰造成绝缘性能下降。内部的压敏电阻模块预留了足够的安装腔体，同时在腔体和外壳之间预留了0.5mm的灌胶间隙，实际生产时可以填充导热阻燃灌封胶，提升器件的散热能力和防爆性能，避免压敏电阻失效时出现炸裂喷弧的问题。接线端子的标识采用凹刻填漆的结构，正负极标识清晰，避免现场接线时出现极性接反的问题，虽然直流浪涌保护器本身不区分极性，但清晰的标识可以提升现场施工的效率，减少接线错误。
