透明结构展示高精度计量泵三维设计

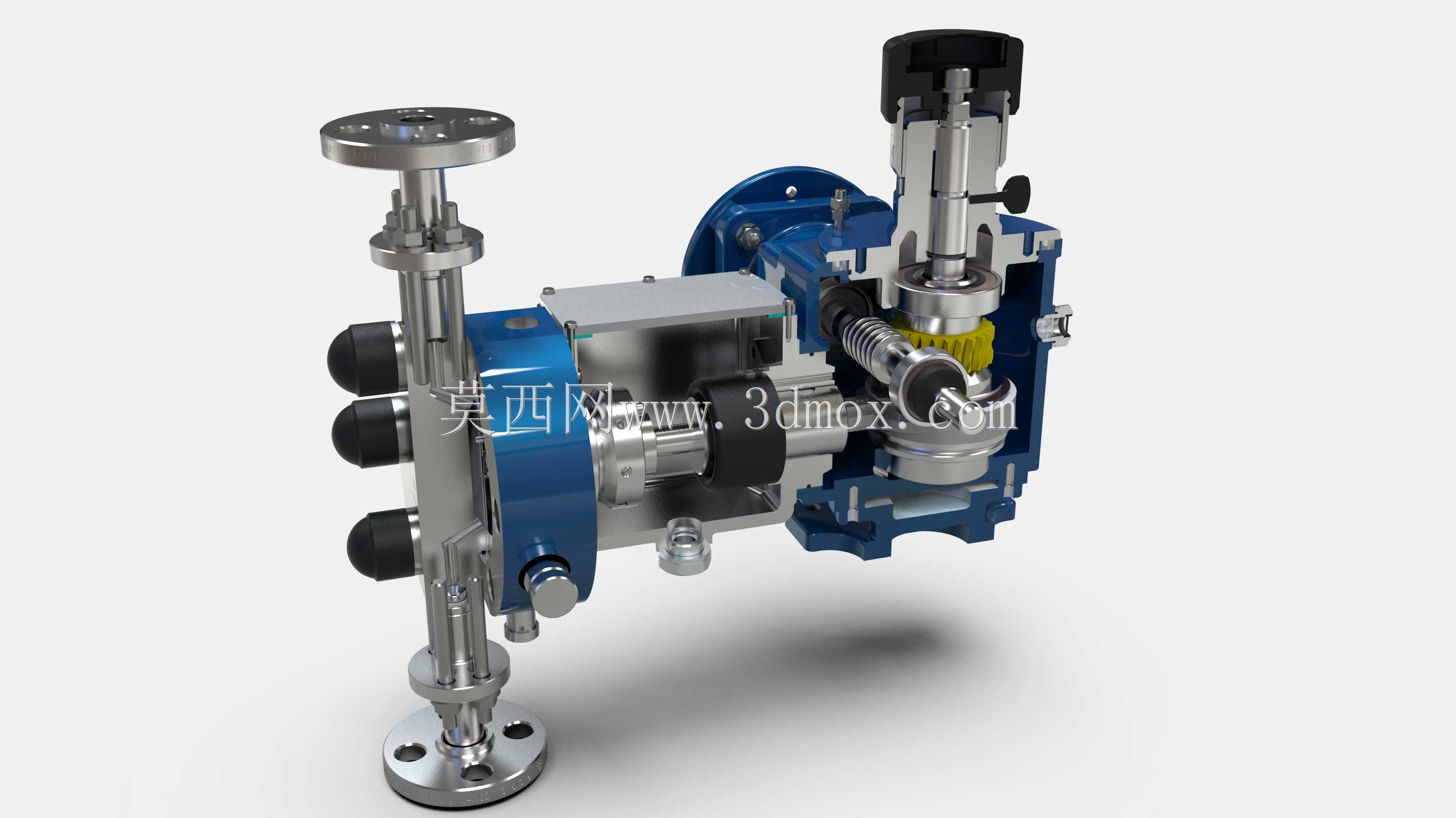

　　在石化、精细化工、水处理等对流体加注精度有严苛要求的生产场景中，计量泵是核心的定量输送设备，其运行稳定性直接决定工艺配比的准确性，稍有偏差就可能导致整批次产品参数不达标，甚至引发工艺安全隐患。这款计量泵的三维设计，在建模阶段就充分考虑了现场安装与运维的实际需求，没有做脱离工程实际的外观化修饰，所有结构特征都对应实际设备的功能逻辑。从结构布局来看，该泵采用动力端与液力端分置的设计逻辑，左侧动力端集成了传动、调节机构，外置的黑色调节旋钮用于行程调节，可在运行状态下实时调整单冲程输送量，调节范围覆盖0到100%额定行程，适配不同工艺阶段的流量需求。

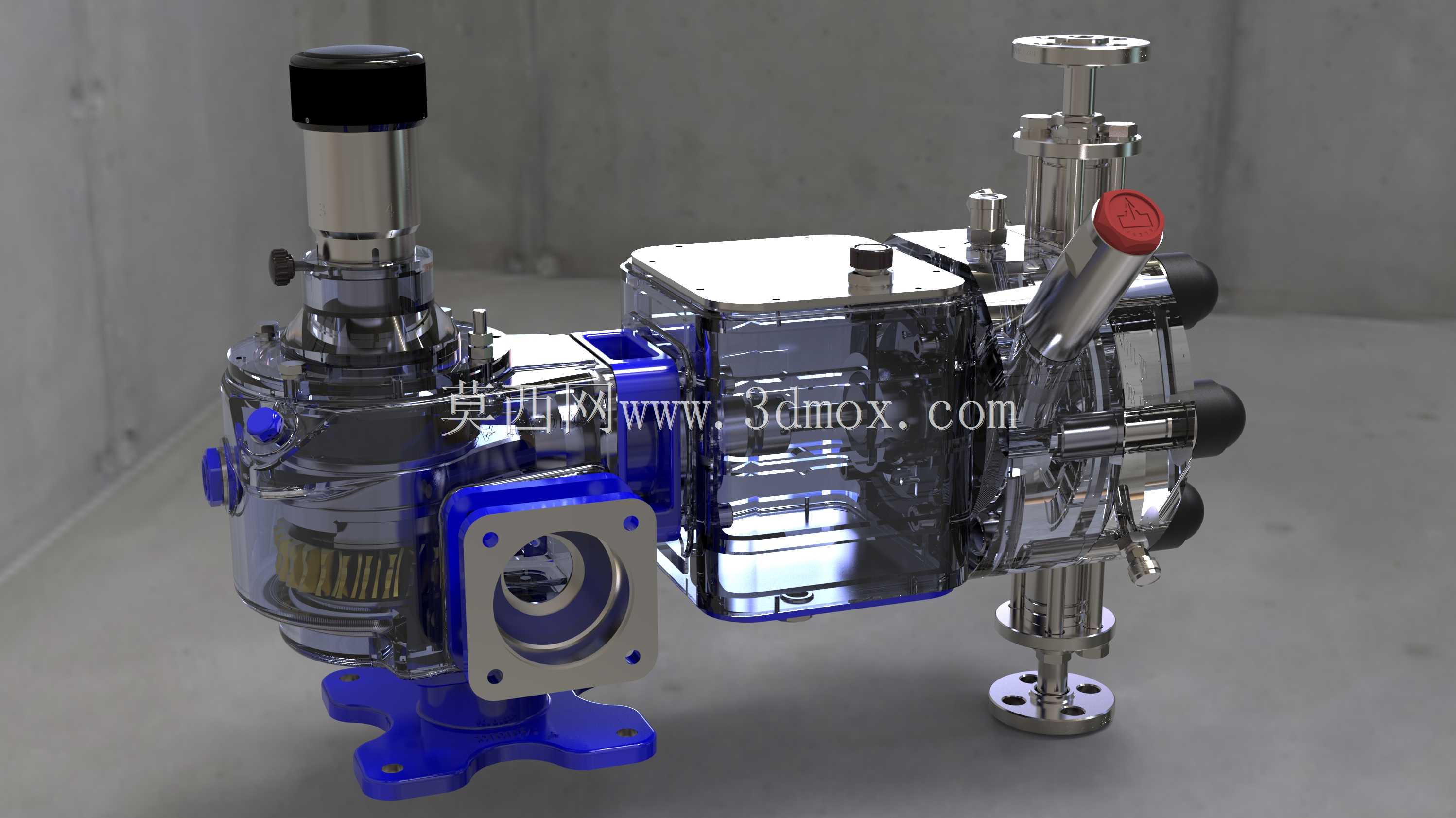

　　动力端底部的蓝色安装底座带有标准化螺栓孔位，安装面的平面度公差在建模时就按照实际加工要求做了基准约束，确保现场安装时无需额外配做调整垫片即可保证泵体水平度，避免因安装倾斜导致的柱塞偏磨、密封件寿命缩短问题。液力端部分采用双隔膜结构的可视化透明外壳设计，在三维模型中可以清晰看到内部流道、单向阀组的布局，进出口均采用法兰连接形式，法兰的螺栓孔分布、密封面尺寸完全匹配石化行业通用管道标准，无需额外制作过渡接头即可直接对接现场工艺管线。顶部设置的排气阀与安全阀接口，在建模时预留了标准管螺纹安装位，现场装配时可直接接入排气回收管路与超压泄放管路，避免输送易燃易爆、腐蚀性介质时出现泄漏风险。

　　从安装边界来看，该泵的整体宽度控制在常规撬装设备的安装尺寸范围内，进出口管线的走向预留了足够的扳手操作空间，日常维护时拆卸单向阀、更换隔膜无需拆除周边连接管线，侧面预留的观察窗位置可以直接查看隔膜运行状态，无需拆解泵体即可判断隔膜是否出现破损、鼓包等故障。在功能设计上，该泵可实现无泄漏输送高粘度、腐蚀性、含微小颗粒的介质，输送精度可控制在±1%以内，完全满足精细化工反应过程中催化剂、助剂的定量加注需求，也可用于水处理工艺中药剂的精准投加。建模过程中对所有运动部件做了干涉检查，柱塞往复运动、隔膜形变行程、调节机构的动作范围都做了运动仿真验证，确保实际加工装配后不会出现运动卡滞、部件碰撞的问题。

　　泵体的连接螺栓位置都做了沉台处理，既避免螺栓突出造成的磕碰风险，也能保证外表面平整，便于日常清洁与防腐涂层施工，适配石化厂区的防爆、防腐环境要求。进出口流道的建模采用了平滑过渡设计，没有直角拐点，可减少介质流动过程中的阻力损失，同时避免介质在流道死角积存，防止长期运行后出现介质结晶、堵塞流道的问题。液力端的密封结构采用多重密封设计，建模时对密封件的压缩量做了参数化约束，确保装配后密封件的压缩率处于合理区间，既不会因压缩量过大导致密封件过早老化，也不会因压缩量不足出现介质泄漏。
