可调式定量油脂加注设备结构设计

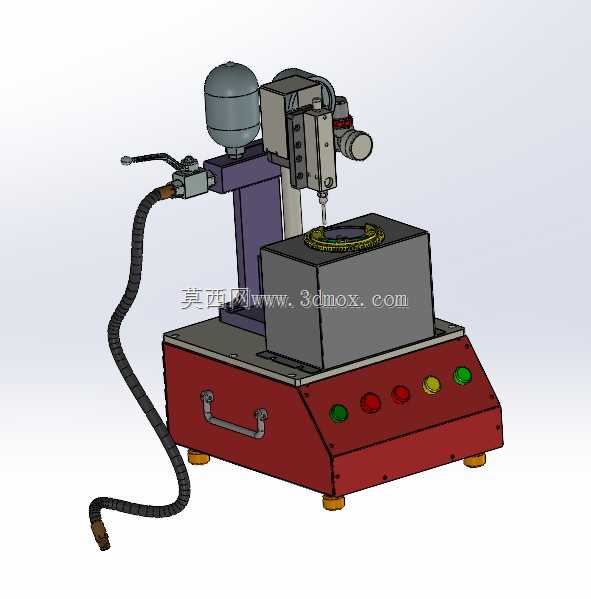

　　在汽车零部件装配、精密轴承生产、小型机电产品组装的产线工位上，经常能看到这类定量油脂加注设备的身影，它的核心作用是在装配环节给指定摩擦副、密封槽、啮合齿面精准加注设定量的润滑油脂，避免人工涂脂出现的量多溢出污染工件、量少润滑不足提前磨损的问题，尤其适合小规格精密零件的批量装配工序，能稳定控制每一个工件的注脂量一致性，降低人工操作的波动误差。从结构布局来看，这款设备采用台式一体化设计，底部是带四个可调减震脚的箱式基座，基座内部预留了储油腔、气动增压组件以及控制电路的安装空间，正面斜置的操作面板上排布了不同功能的控制按钮，包括启动、复位、急停以及油量调节档位的对应按键，侧面加装的抽拉式扶手方便设备在工位间短距离移位，不需要额外吊装就能完成工位调整。

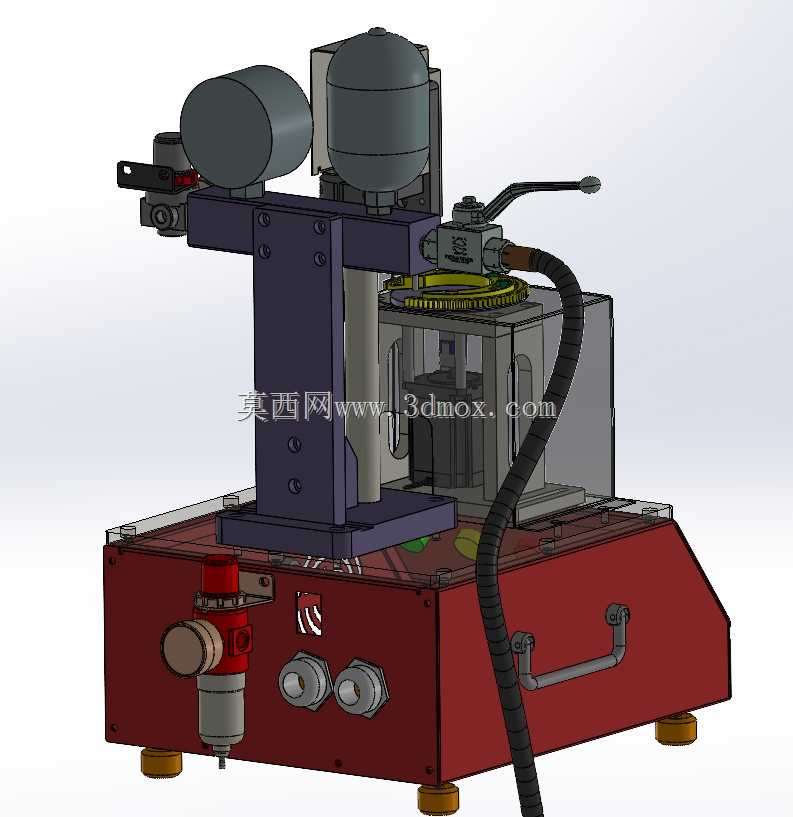

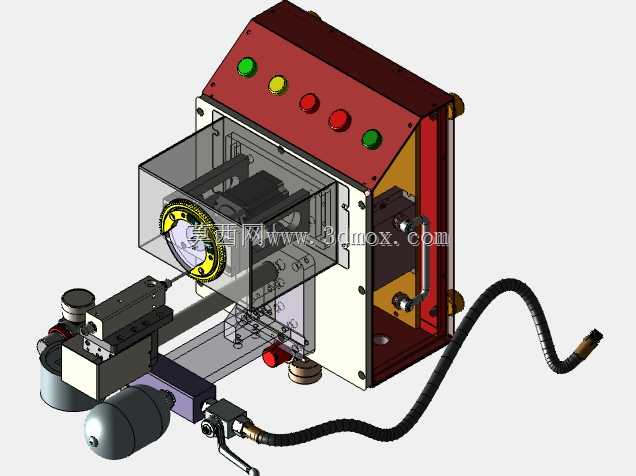

　　基座上方的工作台面用于放置待注脂的工件，台面上预留了通用工装的安装螺孔，可以根据不同工件的外形更换定位夹具，不管是环形轴承、小型齿轮还是异形密封件，都能通过定制工装快速定位到注脂头的正下方。注脂执行机构安装在台面后侧的立式立柱上，立柱采用可升降的滑台结构，能根据不同工件的高度调整注脂头的下行行程，避免注脂头磕碰工件表面；注脂头本身集成了定量阀与出油嘴，顶部连接的储油杯通过气压将油脂输送到定量阀腔内，机械调节结构可以通过改变阀腔的容积来精准控制每次注脂的排量，调节过程不需要拆解设备，直接通过立柱侧方的调节旋钮就能完成排量校准，调节范围覆盖小到0.1ml大到5ml的常用注脂需求，能适配多数小型精密零件的润滑要求。设备侧面引出的柔性万向油管是辅助注油接口，可以针对一些结构特殊、注脂位置不在工作台正上方的工件，手持出油嘴完成定点加注，弥补固定式注脂头的工位局限性。从安装边界来看，这款设备的整体占地尺寸控制在0.4平方米以内，总高度不超过0.6米，不需要专门的设备基础，直接放置在常规装配工作台面上就能接通气源与电源使用，对车间的安装空间要求极低，适合分散式的装配工位布局。

　　设计过程中重点考虑了油脂加注的防滴漏问题，注脂嘴端部做了真空回吸结构，每次注脂完成后会自动回吸端口残留的油脂，避免油脂滴落到工件非加注区域造成污染；同时所有与油脂接触的流道都采用耐油脂腐蚀的金属材质，密封件选用氟橡胶材质，能兼容锂基脂、钙基脂等多数工业常用润滑油脂，不会因为长期接触油脂出现密封溶胀、流道堵塞的问题。设备的操作逻辑做了简化设计，工人只需要将工件放置到定位工装上，按下启动按钮就能自动完成注脂头下行、定量注脂、注脂头上行复位的全流程，单次注脂循环时间不超过2秒，能匹配中小批量装配线的生产节拍，不需要工人具备复杂的设备调试经验，经过简单培训就能独立操作。

　　在结构强度设计上，基座采用钢板折弯焊接成型，立柱与滑台部分采用硬质铝合金加工，既保证了整体结构的刚性，避免注脂过程中出现机构晃动影响注脂位置精度，又控制了设备整体重量，单人就能完成设备的搬运与移位。电路与气路全部做了内置式排布，外部没有裸露的管线，既避免车间作业过程中线管被工件磕碰损坏，也让设备整体外观更整洁，日常清洁维护只需要擦拭台面与外表面即可，不需要专门清理外露管线的积尘与油污。
