机加工用多孔盘式齿轮分度头结构设计

在常规中小批量机加工场景里，经常会遇到需要对盘类、轴类零件做圆周等分钻孔、铣槽、刻线的工序，这时候分度头就是铣钻床工位上离不开的核心工装，这套多孔盘式齿轮分度头的结构，就是针对车间日常等分加工需求做的落地化设计，没有冗余的复杂结构，所有尺寸边界都适配常规台式钻床、小型立式铣床的工作台安装要求。

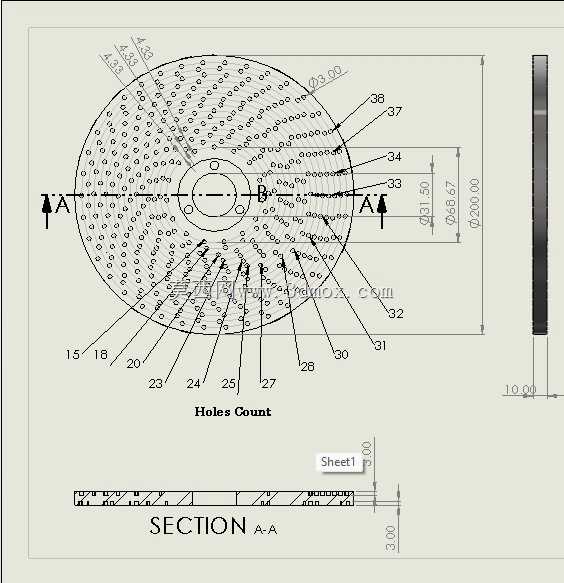

从实际加工的使用逻辑出发，这套分度头的核心分度元件采用整圈多孔布局的分度盘，盘面上加工了多组不同孔数的等分孔圈，对应不同等分工件的分度需求，比如加工3等分、4等分、6等分、12等分、24等分甚至36等分的零件时，不需要更换分度盘，直接通过定位销插入对应孔圈的孔位就能完成分度定位，省去了频繁更换分度盘的辅助时间，很适合加工品类杂、换产频次高的维修车间、小型机加工坊使用。

设计过程中首先卡控的是安装边界尺寸，分度盘的最大外径控制在200mm，中心定位孔直径31.5mm，适配常规三爪卡盘的连接尺寸，不需要额外做转接法兰就能直接装夹直径100mm以内的轴类、盘类工件；分度盘的总厚度控制在12mm，既保证了盘面的刚性，在频繁插拔定位销、承受钻铣切削力的时候不会出现盘面翘曲变形，又不会因为厚度过大增加整个分度头的整体重量，单人就能完成工位间的搬运拆装。

结构上采用齿轮啮合的传动方式，手柄转动时通过内部的蜗杆蜗轮副带动分度盘转动，传动比设置为1:40，也就是手柄转40圈，分度盘带动工件转一整圈，配合分度盘上的孔圈计数，能实现最小1度的分度精度，满足绝大多数普通机加工的等分精度要求，不需要采购高精度的数控转台就能完成常规等分加工，大幅降低小批量加工的工装成本。定位销采用弹簧伸缩结构，分度完成后定位销在弹簧力作用下自动卡入对应孔位，不需要手动插拔锁止，操作的时候一只手转动手柄，另一只手扶稳工件就能完成分度动作，操作门槛很低，新入职的机加工操作工经过简单讲解就能独立使用。

考虑到车间实际使用的磨损问题，分度盘采用45号钢调质处理后表面淬火，硬度达到HRC40-45，孔位内壁做铰孔精加工，表面粗糙度控制在Ra1.6以内，长期插拔定位销也不会出现孔位磨大、定位间隙超差的问题；内部的齿轮副采用润滑脂润滑，端盖处加毡圈密封，防止车间里的铁屑、切削液进入齿轮腔造成磨损，日常维护只需要每半年更换一次润滑脂就行，不需要频繁拆解保养。

安装底座上设计了两个长条形的T型槽安装孔，孔距适配120-180mm的工作台T型槽间距，不管是老式的台式钻床还是小型炮塔铣床，都能直接用T型螺栓把分度头固定在工作台上，安装时找正分度盘的端面跳动和径向跳动，控制在0.02mm以内就能保证加工的等分精度。针对钻削加工时的轴向受力，底座内部加了加强筋结构，承受1000N以内的轴向钻削力时不会出现底座变形、分度头偏移的问题，加工直径10mm以内的钢件钻孔、宽度5mm以内的铣槽工序都能稳定使用。

从实际使用的场景延伸来看，这套分度头除了常规的圆周等分加工，还能配合尾座使用，加工长度300mm以内的长轴类零件的等分槽、等分孔，比如加工小型传动轴的键槽、圆周油孔，不需要额外做专用工装；如果把分度头水平放置，还能完成倾斜角度的分度加工，适配不同角度的斜孔、斜槽加工需求，拓展了工装的使用范围。设计时特意规避了复杂的数控元件、特殊定制的紧固件，所有的连接螺栓、弹簧、密封件都是国标通用件，车间日常维修时随时能找到替换配件，不会因为一个小零件损坏就导致整个工装报废，符合机加工车间工装设计的实用性原则。
