40毫米膜宽立式自动灌装包装设备

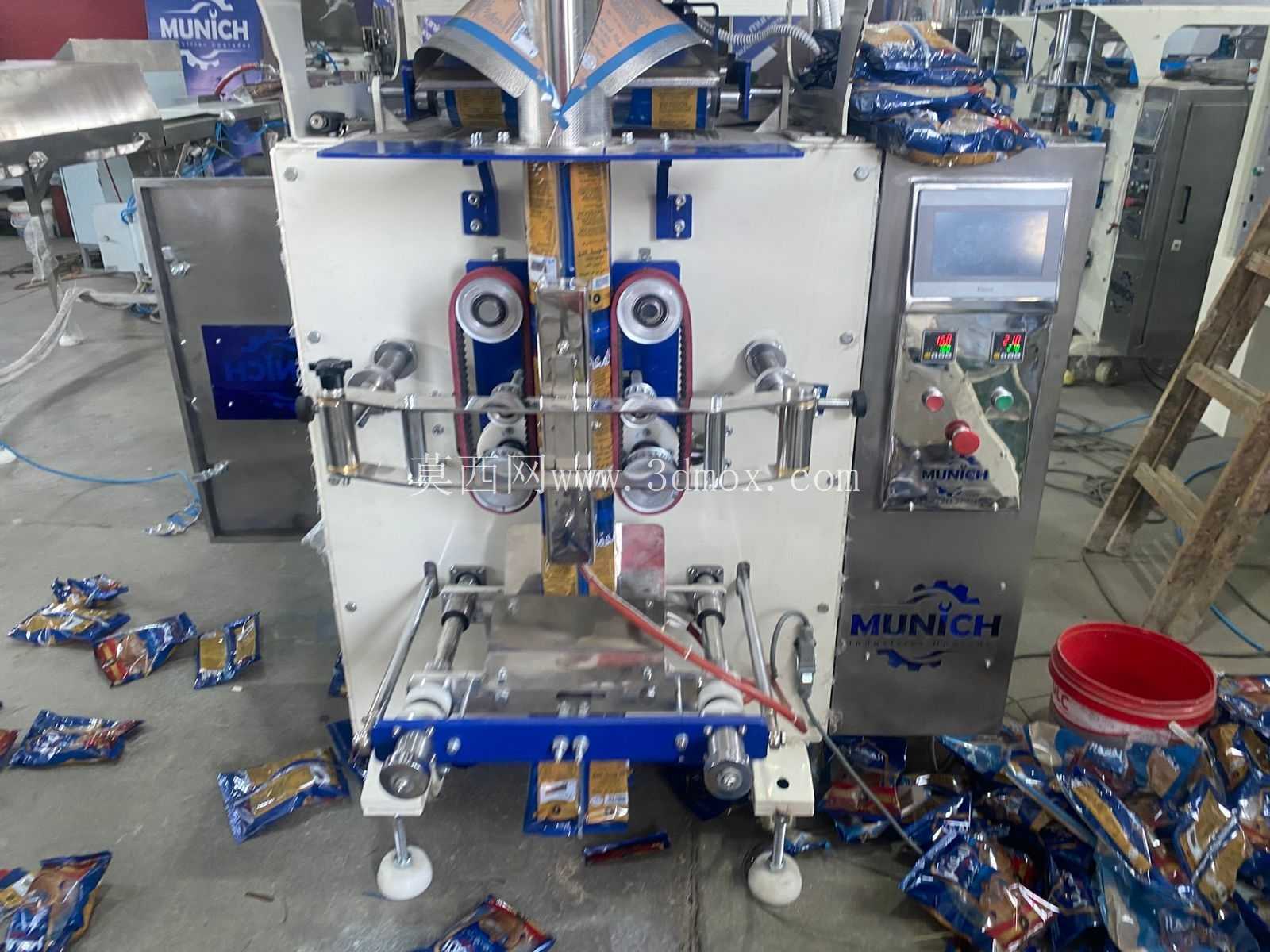

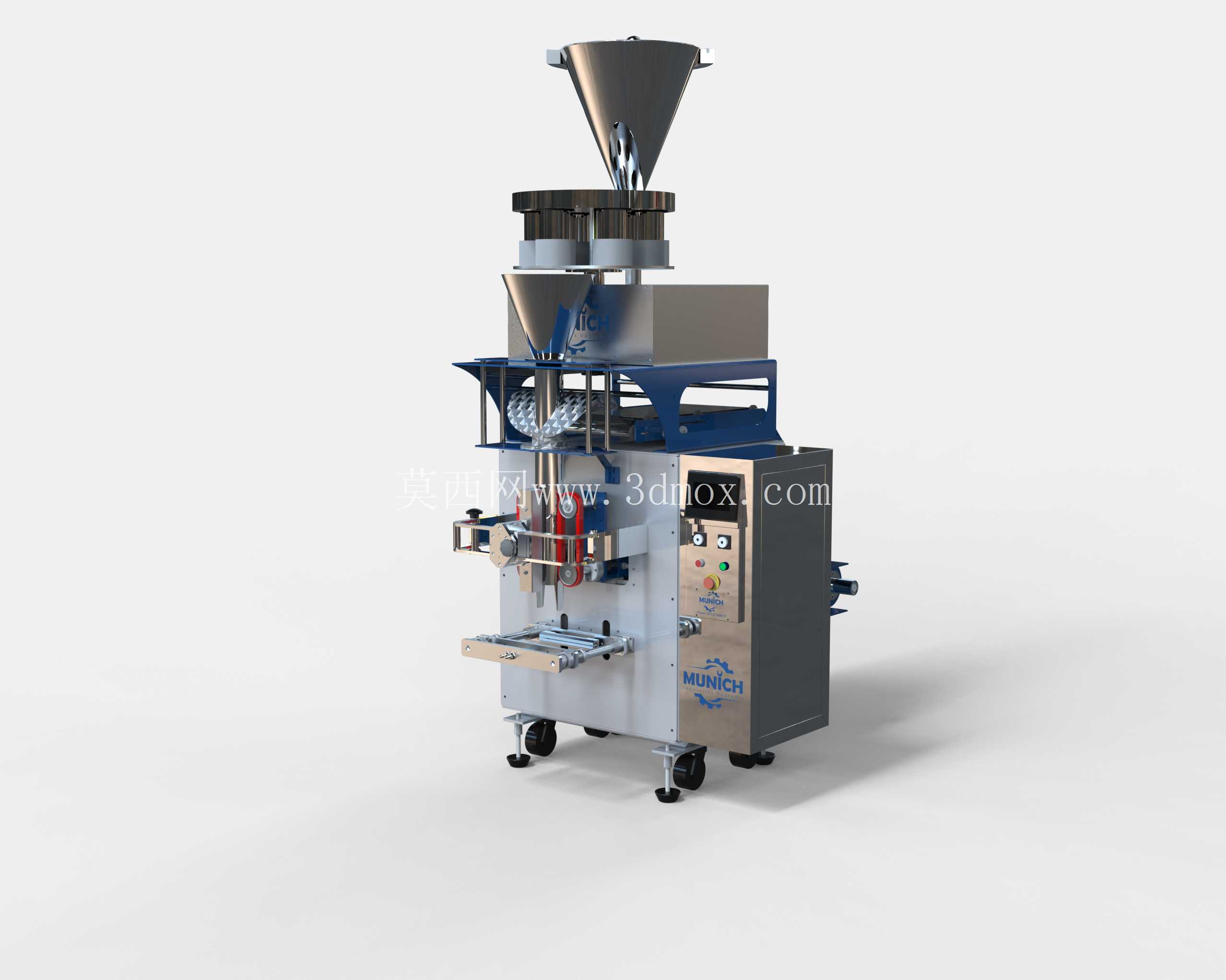

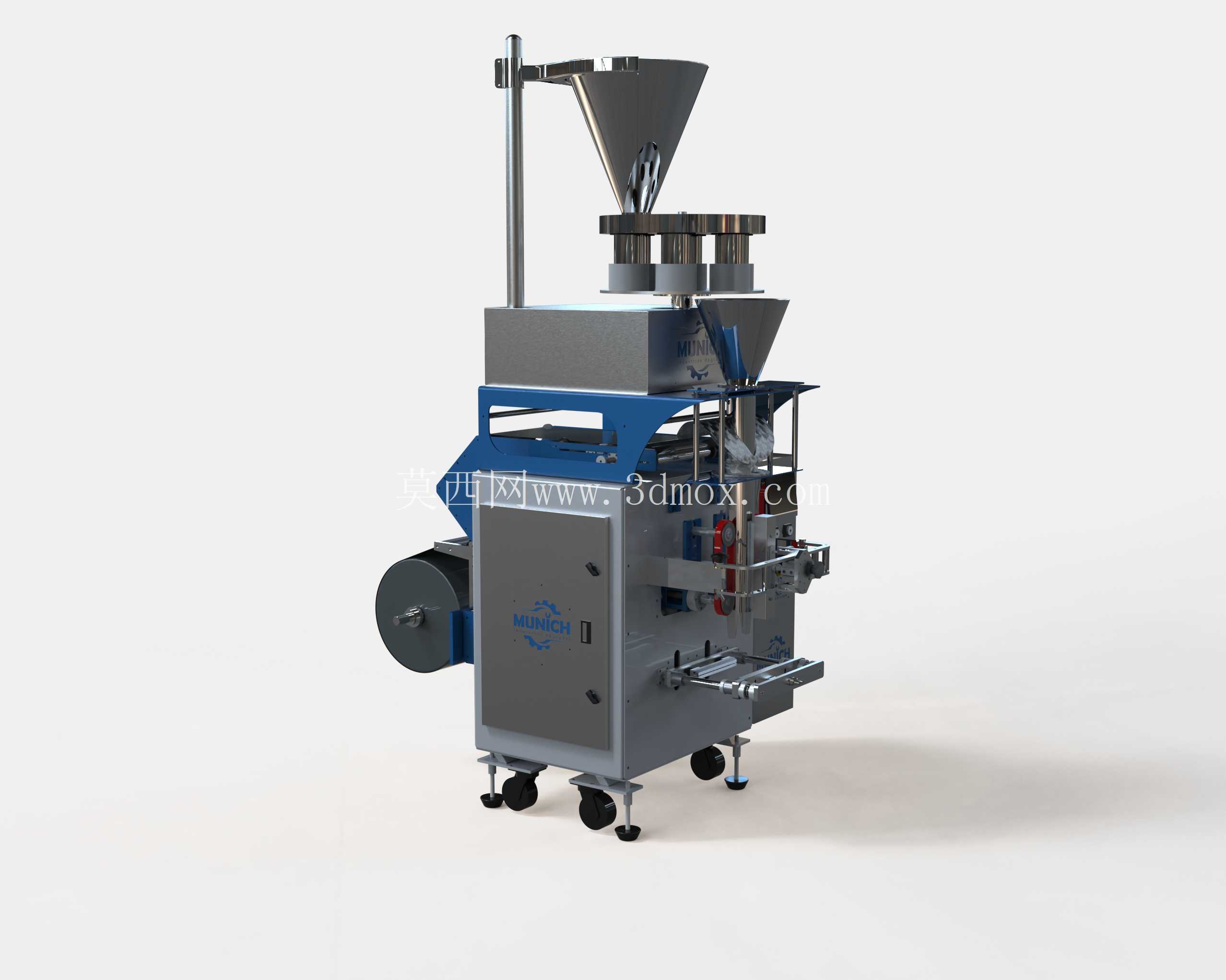

这款立式成型充填封口设备，核心适配40毫米宽度的包装薄膜，针对小规格袋装产品的连续化生产需求设计，目前在小剂量颗粒、粉剂类物料的包装场景中应用十分广泛，比如休闲食品分装、调味品小袋封装、日化类小剂量颗粒物料包装等产线，都能看到这类设备的部署。从结构布局来看，设备采用立式集成化排布，顶部设置的容积式计量料斗，可根据物料特性调整计量容腔的容积，完成定量物料的暂存与供给，料斗下方衔接的是成型器结构，平张薄膜经过成型器时会被翻折成筒状，配合纵向封合机构完成袋筒的侧边热封，之后计量好的物料会直接落入成型的袋筒内，再由横向封切机构完成袋口的封合与单袋裁切，整套动作连续循环，不需要人工介入中间环节。设计过程中，首先要考虑的是薄膜走料路径的张力稳定性，40毫米宽度的薄膜本身幅宽较窄，走料过程中如果出现偏斜，很容易导致封边错位、袋型褶皱的问题，因此在薄膜放卷辊到成型器之间，设置了多组导向辊与张力调节结构，可根据薄膜材质的不同调整张紧力，保证薄膜走料过程中始终保持居中、平整的状态。设备底部配置的带刹车脚轮，一方面方便产线布局调整时的设备移位，另一方面在设备定位后可锁定脚轮，避免运行过程中出现设备移位，同时脚轮上方设置的可调支撑脚，可根据车间地面的平整度调整设备水平度，保证计量机构、封合机构的对位精度不受地面倾斜影响。从安装边界来看，设备整体占地面积不足1平方米，高度方向预留了上方料斗的加料空间，侧面预留了薄膜卷更换的操作空间，不需要额外搭建复杂的安装基础，只要车间地面平整、预留对应电源与压缩空气接口即可完成部署，非常适合中小型生产车间的小批量多品类生产需求。设备的封合机构采用了恒温热封设计，可根据包装薄膜的材质（比如复合膜、PE膜等）调整热封温度与封合压力，保证不同材质的薄膜都能获得牢固、整齐的封边，避免出现漏料、封边虚焊的问题。横向封切位置还设置了袋长调节结构，通过调整牵引辊的送料行程，可在一定范围内调整成品袋的长度，适配不同装量规格的小袋包装需求，不需要更换额外的成型配件，换型调整的操作门槛较低，一线操作人员经过简单培训即可完成参数调整。设备侧面的柜体内部集成了电气控制与气动控制元件，所有控制线路与气路都做了规整排布，柜体门板设置了密封结构，可减少生产过程中粉尘进入柜体内部，降低元件故障的概率，同时柜体上预留了散热通风口，保证设备长时间连续运行时内部的热量能够及时散出，避免元件过热停机。在物料接触部分的设计上，所有与物料直接接触的结构都采用了易拆卸的连接方式，不需要专用工具即可完成拆卸，方便生产结束后的清洁与消毒，符合食品、医药类物料包装的卫生要求。计量部分的容杯采用了快拆结构，当需要包装不同规格、不同容重的物料时，可快速更换对应容积的容杯，或者调整容杯的填充高度，快速切换计量规格，减少换产等待时间。设备的操作面板设置在机身正面的易操作位置，可直接设置运行速度、热封温度、袋长参数，同时面板上设置了运行状态指示灯与故障提示，当出现缺膜、温度异常、物料不足等情况时，设备会自动停机并提示对应故障位置，方便操作人员快速排查处理。这类小膜宽的立式灌装包装设备，相比大幅宽的同类设备，运行速度更稳定，针对小规格包装袋的生产适配性更好，不会因为袋型过小出现封切精度差、物料填充撒漏的问题，在小剂量包装产品的产线中，往往作为核心包装工位设备，衔接前方的物料供料系统与后方的成品收集、检测工位，形成完整的自动化包装产线。
