移动式23mm钢筋切断加工设备结构设计

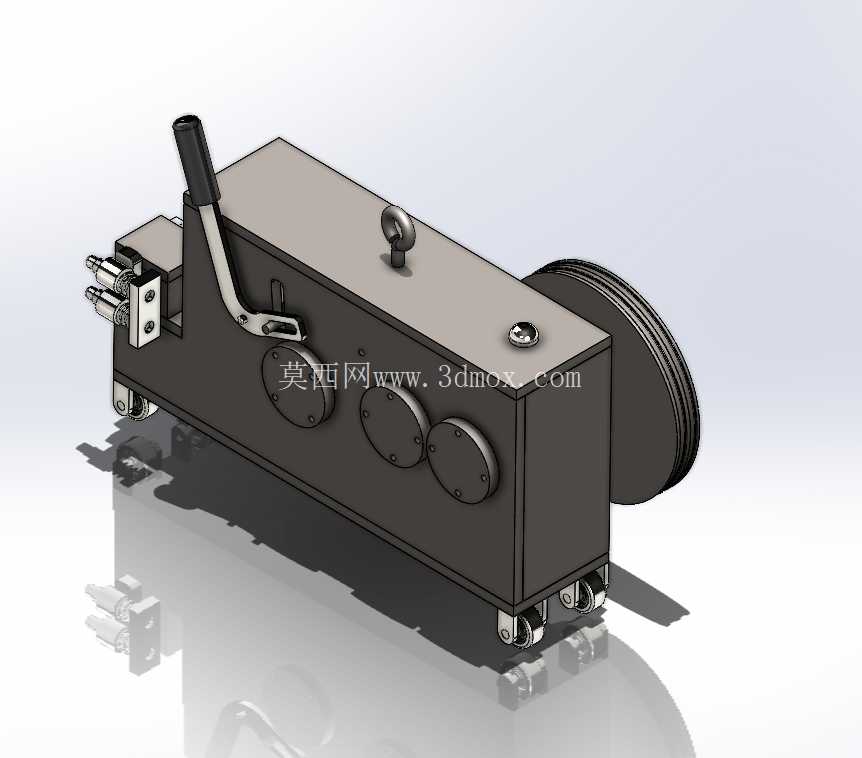

　　在建筑施工现场、钢筋加工预制场、小型五金加工厂的日常作业中，棒材定长裁切是贯穿钢筋预处理全流程的核心工序，这款钢筋切断设备的三维结构设计，完全围绕现场高频移动、连续裁切的实际作业需求搭建，没有冗余的装饰性结构，所有部件的排布都优先服务于作业效率与操作安全性。设备整体采用卧式布局，底部配置四个带锁止功能的脚轮，可在硬化作业面灵活推移，转场时无需额外吊装设备，单人即可完成工位调整，适配施工现场多点位分散加工的作业模式，整机重心集中在下部传动腔区域，推移过程中不会出现侧倾风险，锁止结构踩下后可牢牢固定在作业面，裁切作业时的机身晃动量控制在极小范围内，避免因机身位移导致的切口歪斜问题。

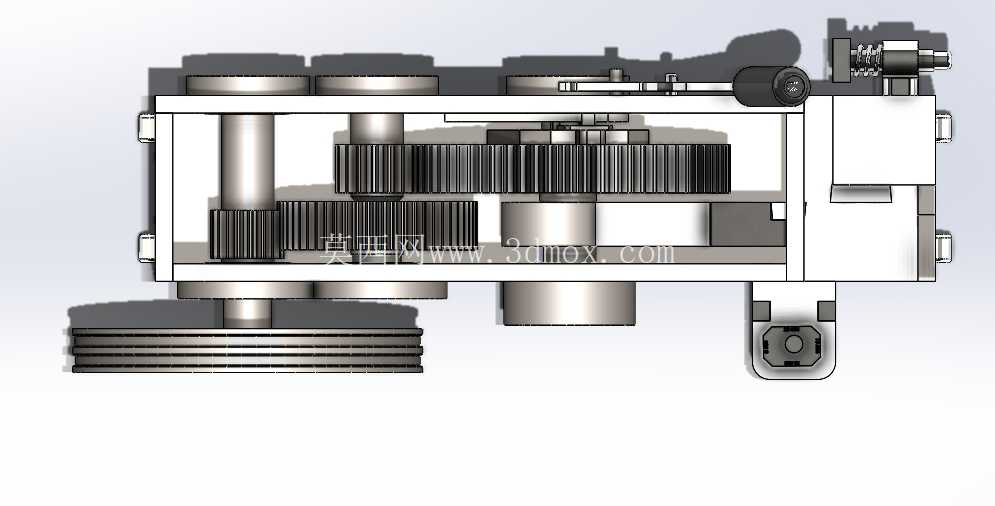

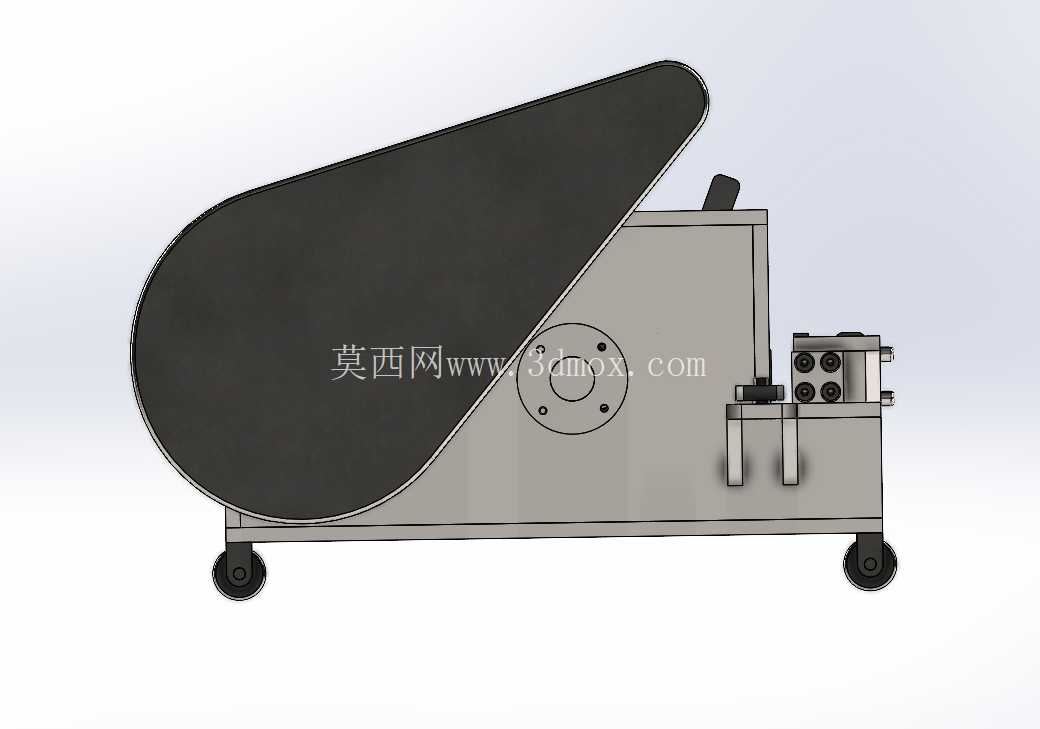

　　传动系统采用三角带传动结构，大尺寸带轮外侧设置全覆盖式安全防护罩，防护罩采用倾斜流线型设计，既可以完全覆盖旋转部件避免作业人员误触，又能在设备运行时引导气流带走传动部件产生的热量，同时防护罩的快拆结构设计，可在皮带磨损更换时无需拆解过多部件，缩短维护停机时间。裁切执行端采用凸轮联动进给结构，动力从电机输出经带轮减速后传递到凸轮轴，凸轮转动过程中推动动刀座做往复直线运动，与定刀座配合完成剪切动作，动刀与定刀的间隙可通过侧边的调节螺栓微调，适配不同硬度的棒材裁切需求，避免间隙过大导致的切口毛刺、钢筋端头变形问题，最大可裁切直径23毫米的普通热轧钢筋，适配3千瓦380伏工业供电场景，连续作业状态下的传动系统温升控制在合理区间，不会因长时间运行出现过热停机问题。进料端设置多组导向滚轮，钢筋送入时可沿滚轮轴线平稳推进，无需人工托举找正，降低作业人员的劳动强度，导向滚轮的间距可根据钢筋直径做适应性调整，避免细钢筋进料时出现偏摆导致的裁切尺寸误差。设备的机身壳体采用钢板折弯焊接成型，内部设置加强筋板提升整体刚性，裁切作业时的冲击力可通过筋板分散到整个机身，避免局部应力集中导致的壳体变形，刀座部位采用镶嵌式耐磨衬板，衬板磨损后可单独更换，无需更换整个机身结构，大幅降低长期使用的维护成本。

　　设计过程中充分考虑了现场操作的人机工程学，进料口高度设置在距离作业面90厘米左右，作业人员站立送料时无需弯腰，操作手柄设置在机身侧上方，伸手即可触及，紧急停机按钮布置在操作位正前方，出现异常情况时可快速按下切断动力。设备的安装边界预留了足够的维护空间，后侧皮带轮位置距离墙面最小预留30厘米即可满足皮带更换操作需求，进料端前方预留1.5米的送料空间，出料端预留1米的接料空间即可满足常规作业需求，整机占地面积小，可在狭窄的加工棚内布置使用。传动腔内部的轴承座采用分体式设计，轴承磨损后可快速拆解更换，润滑点全部引出到机身外侧，日常保养时无需打开机身盖板即可完成注油操作，降低日常维护的操作难度。

　　裁切刀采用合金工具钢材质，热处理硬度满足连续剪切钢筋的耐磨需求，刀刃角度经过反复优化，剪切过程中钢筋不会出现崩裂、端头马蹄形变形问题，裁切后的钢筋端面平整，可直接用于后续的绑扎、焊接工序，无需二次打磨处理。设备的电气控制部分集中布置在机身侧部的密封电控盒内，防护等级满足施工现场多粉尘、偶尔溅水的使用环境，线路全部采用穿管布置，避免钢筋剐蹭导致的线路破损漏电风险，整机接地端子设置在机身底部显眼位置，安装时可可靠连接接地线路，保障作业用电安全。
