多辊组型材滚压成型设备结构

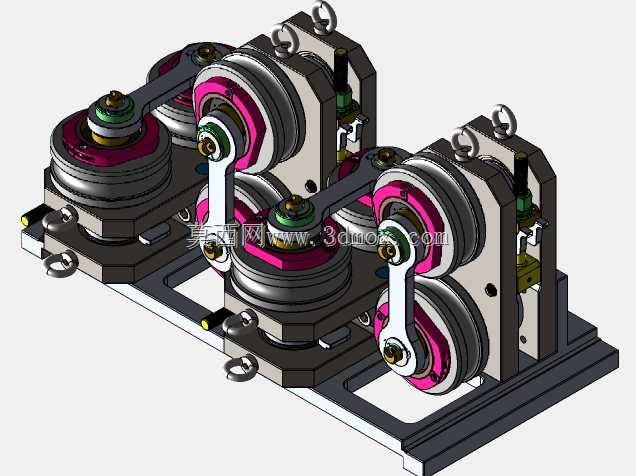

　　这套滚压设备主要面向金属型材连续成型加工场景，在五金型材、线缆包覆、薄壁金属件冷弯生产线中作为核心成型单元使用，可对带状、线状金属坯料进行连续递进式压延，通过多组辊轮的型面配合，将坯料逐步辊压至目标截面形状与尺寸精度，相比单组辊压设备，多遍次辊组布局能有效分散单次压下量，避免坯料因局部变形量过大出现应力开裂、表面起皱、尺寸回弹超差等常见加工缺陷。从结构布局来看，设备采用双列四组辊轮单元对称排布，每组辊轮均配套独立的安装支座与调节机构，辊轮支座通过定位销与紧固螺栓固定在整体式焊接底座上，底座预留了标准T型槽安装位，可直接适配生产线的机架安装接口，安装边界可根据生产线工位间距进行小幅调整，无需额外制作过渡连接工装。

　　辊轮组件采用叠层式结构设计，外层成型辊圈采用耐磨合金材质，通过锁紧螺母与芯轴固定，磨损后可单独更换辊圈无需更换整套辊轴，大幅降低后期维护成本；相邻辊组之间设置了连杆式同步传动结构，保证各组辊轮的线速度匹配，避免坯料在辊压过程中出现堆料、拉薄变形的问题，连杆连接处采用自润滑轴承，长期运行无需频繁加注润滑脂，适配工业现场连续化生产的运维需求。设计过程中优先考虑了辊缝调节的便捷性，每组辊轮的支座上都设置了微调螺杆结构，操作人员可通过螺杆精确调整上下辊轮的间隙，适配不同厚度的坯料加工需求，调节精度可控制在0.02mm范围内，满足高精度型材的成型公差要求；设备顶部设置了吊环螺钉安装位，方便整机组装与工位转运时的吊装作业，底座底部预留了地脚螺栓安装孔，可直接固定在生产线的混凝土基础或者钢结构机架上，运行时的振动幅度控制在合理范围内，不会因振动影响辊压成型的尺寸稳定性。

　　从实际应用角度出发，这种四遍次滚压结构可覆盖大部分薄壁金属型材、金属线材的冷压成型工序，既可以单独作为小型型材的加工主机使用，也可以作为连续滚压生产线的其中一个成型工位，对接前后的放料、校直、切断工位，组成全自动化的型材加工生产线；辊轮的型面可根据加工产品的截面形状进行定制更换，更换时只需松开辊轴锁紧螺母，替换对应型面的辊圈即可，无需调整整体机架结构，设备的通用性较强，可适配小批量多品种的型材加工生产需求。

　　在结构强度校核阶段，对辊轴的抗弯强度、支座的刚性、底座的抗变形能力都做了针对性的强化设计，辊轴采用调质处理的合金结构钢加工，在最大压下量工况下的绕度变形量不超过0.01mm，保证长期满负荷运行时的成型精度稳定；支座采用铸铁材质，具备良好的减震性能，可吸收辊压过程中产生的振动，避免振动传递到相邻工位影响其他工序的加工精度。设备的传动接口预留了标准键槽，可直接对接减速电机输出轴，也可通过链轮、同步带轮接入生产线的集中传动系统，动力适配性较强，无需额外定制传动连接部件。
