阀块类限位安装结构件

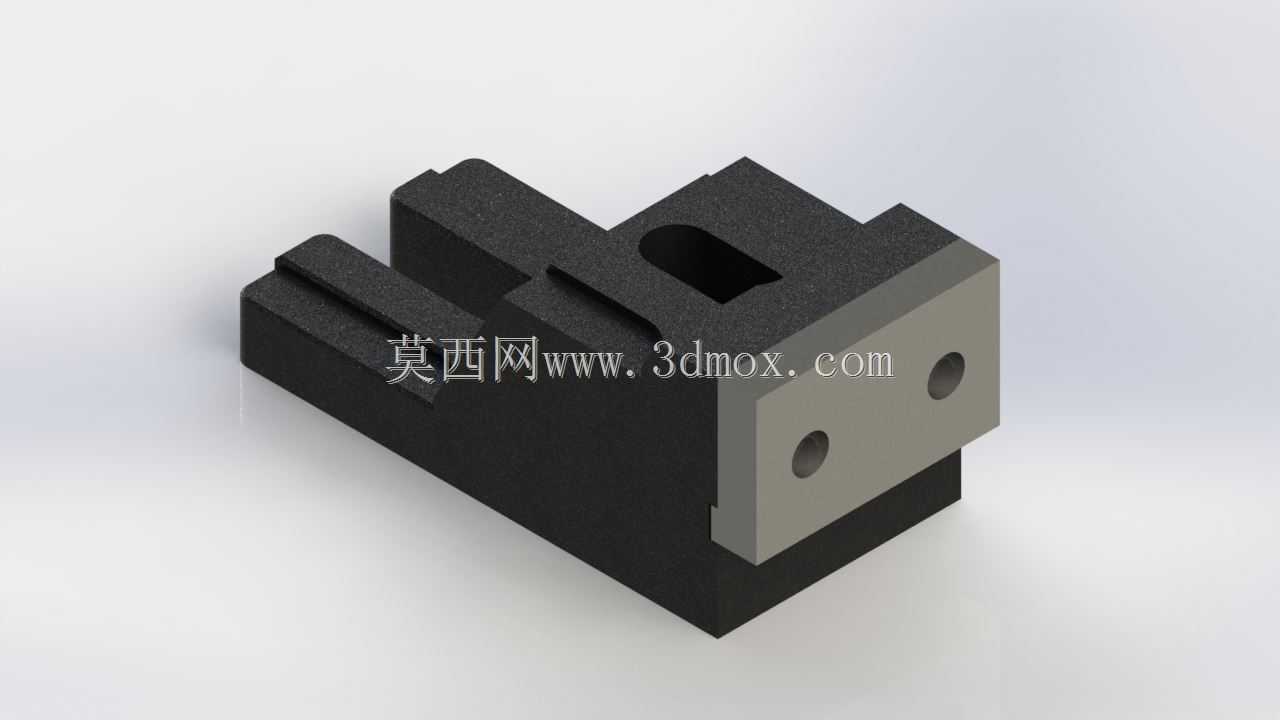

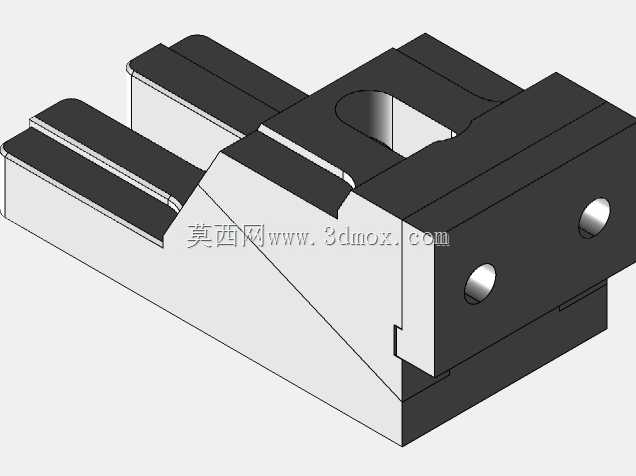

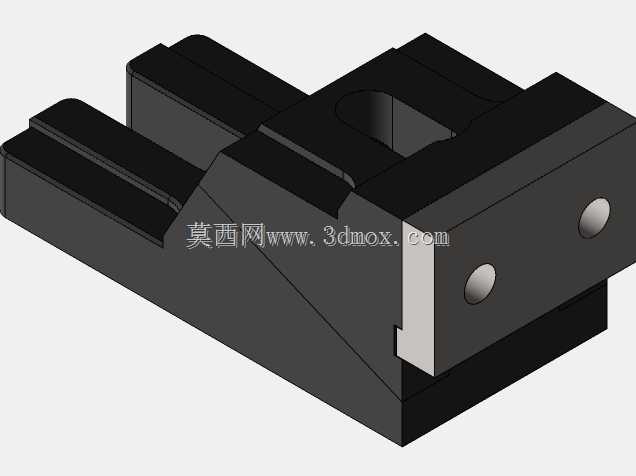

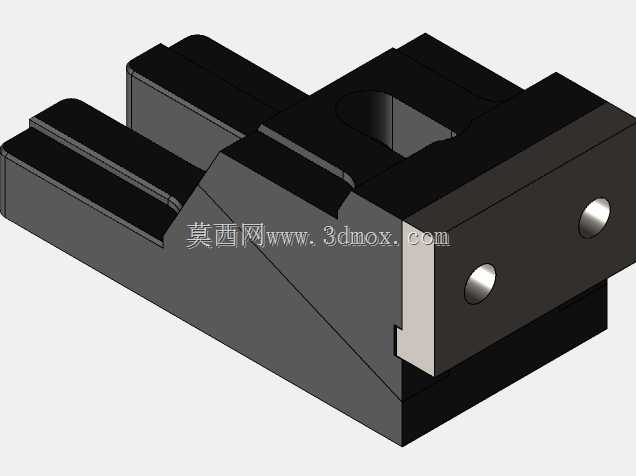

　　该结构件属于液压阀组配套的安装限位类零件，在小型液压动力单元、集成式油路控制模块中应用广泛，主要承担阀件安装定位、油路邻接部件限位、相邻组件间距保持的作用，常见于小型机床液压站、自动化生产线气动液压控制模组、小型工程机械的油路集成块周边配套结构中。从结构设计来看，零件主体采用方块式基体设计，一侧设置两道平行的凸台滑槽结构，可直接卡入对应安装基座的导轨槽内，无需额外加装导向件即可实现快速对位安装，滑槽的宽度与深度公差控制在IT7级区间，能够保证安装后滑动顺畅无卡滞，同时配合端面的两个定位销孔，可在安装到位后穿入定位销实现完全固定，避免设备运行过程中受油压脉动、设备振动影响出现位置偏移。

　　零件上部开设的带沉台通孔，用于穿设油路固定螺栓或者安置小型溢流阀的调节端，沉台深度经过精确计算，可保证螺栓锁紧后端面不超出零件上表面，避免与周边布置的其他油路部件产生干涉，同时沉台的平面度控制在0.02mm以内，能够保证锁紧时螺栓端面受力均匀，不会出现偏载导致的零件变形。零件朝向阀组的一侧采用精加工平面设计，表面粗糙度达到Ra1.6，可直接与阀块安装面贴合，无需额外加装密封垫片即可满足低压油路的邻接密封要求，两个安装孔的孔距与常规6通径电磁阀的安装孔距匹配，可直接适配标准阀件的安装需求，无需二次加工改孔。

　　设计过程中充分考虑了安装边界的兼容性，零件的整体外轮廓尺寸控制在紧凑区间，长度方向预留的滑槽长度可适配3种不同规格的标准安装导轨，宽度方向的突出结构不会超出标准阀块的侧边轮廓，在集成阀组排布时不会占用额外的安装空间，能够有效提升阀组的空间利用率。零件的边角处均设置了C1的倒角，既可以去除加工过程中产生的毛刺，避免安装时划伤操作人员或者损坏相邻零件的密封件，也能够在安装时起到导向作用，快速对准安装槽位。

　　从受力角度分析，零件的壁厚分布经过优化，在螺栓锁紧位置、滑槽受力位置的壁厚做了加厚处理，而在非受力区域做了适当的减薄，既保证了整体结构强度，能够承受10MPa以内的油压产生的侧向推力以及设备运行带来的振动载荷，又尽可能控制了零件的整体重量，降低了阀组的整体负载。在实际装配场景中，该零件可先预装在阀块侧端，再整体沿导轨滑入安装基座，最后锁紧定位销即可完成安装，相比传统的分体式安装座，可减少60%的装配零件数量，大幅提升现场装配的效率，同时减少了多个零件拼接带来的累积误差，提升了阀组整体的安装精度。零件的材质选用常规的高强度铸铁，具备良好的减震性能，能够吸收阀件工作时产生的高频振动，避免振动传递到整个安装基座上，同时铸铁的加工性能优异，可在普通铣床上完成全部加工工序，加工成本低，适合批量生产应用。
