木皮贴面用纸卷转运手推小车

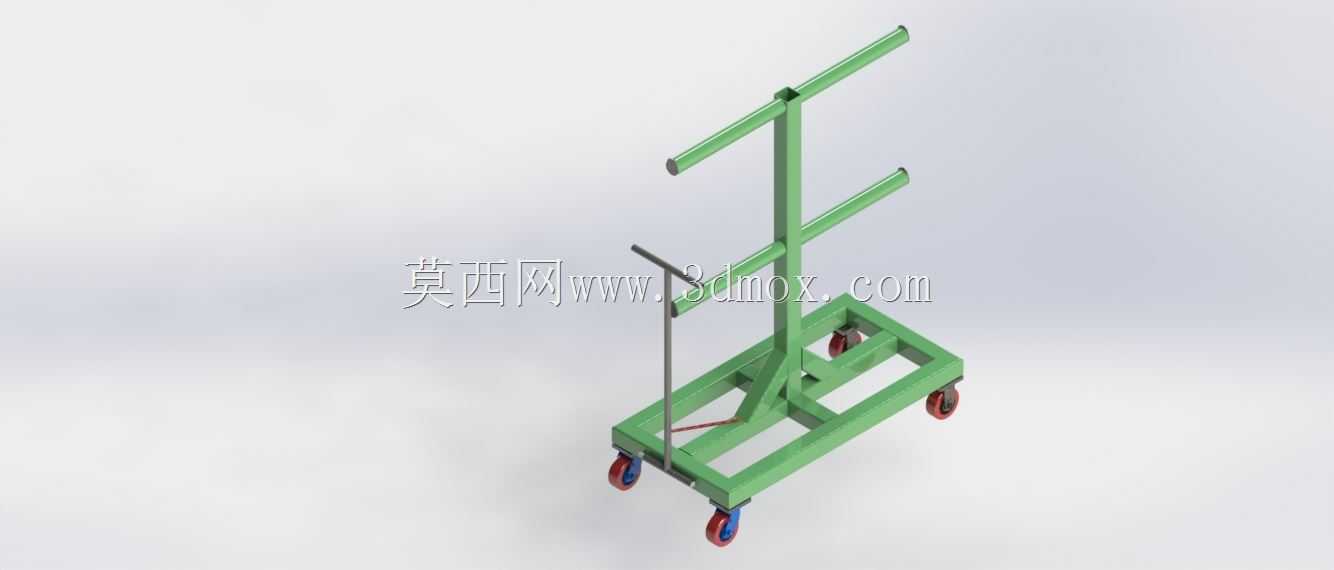

在木质型材贴面加工的生产环节里，纸卷类贴面基材的转运一直是容易被忽略却影响产线流畅度的细节，这类带悬臂挂杆的手推小车，就是专门针对该场景设计的工位间物料周转载具。日常生产中，成卷的贴面纸卷单卷重量多在20-50公斤区间，传统平板推车转运时需要人工抬上抬下，还容易在转运过程中出现纸卷端面磕碰、表层污损的问题，直接影响后续贴面工序的成品良率，这款小车的挂杆式设计刚好规避了这类问题：两根平行布置的水平悬臂杆高度差控制在合理区间，可直接穿入纸卷的中心纸筒，将整卷纸悬空承托，转运过程中纸卷外圆周面不会与车体或其他物件接触，完全避免了表层材料的剐蹭损伤。

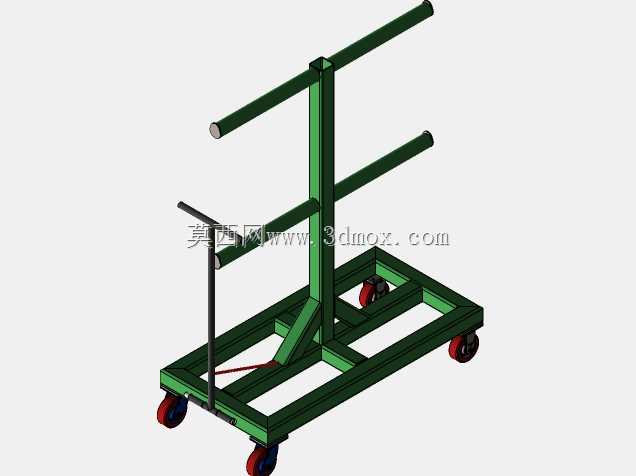

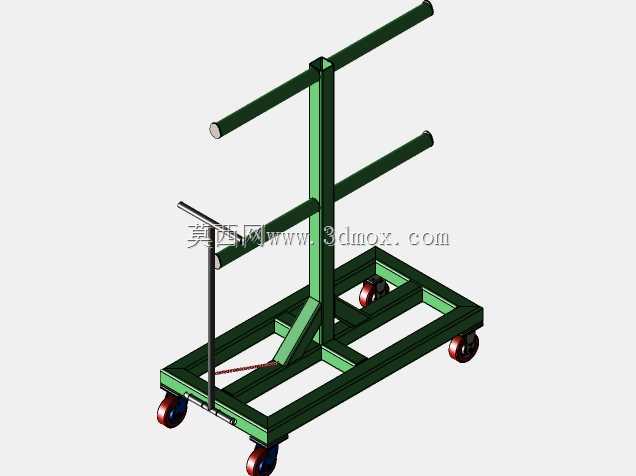

从结构设计逻辑来看，整车采用方管焊接成型的框架式底盘，底盘框架做了矩形镂空处理，在保证整体结构刚性的前提下尽可能降低自重，底盘四角安装的万向脚轮采用双轴承结构，轮面为高弹性聚氨酯材质，既能在车间环氧地坪上推行时降低噪音，也能承受单卷满载时的局部载荷，不会出现轮面压痕或卡滞问题。竖直主立柱与底盘的连接位置做了三角形加强筋焊接，因为悬臂挂杆承载纸卷时会对立柱根部产生较大的倾覆力矩，加强筋的布置刚好把力矩分散到底盘的两根纵向主梁上，避免长期使用后立柱出现倾斜变形。挂杆的末端做了向上的小角度折边，防止推行过程中纸卷从杆端滑出，同时挂杆的外径尺寸适配市面常见的3英寸、6英寸纸卷内径，不需要额外加装轴套就能直接挂载不同规格的贴面纸卷。

实际使用时，这款小车的通行边界适配车间多数通道尺寸，整体宽度控制在600毫米以内，长度不超过800毫米，能轻松通过设备之间700毫米宽的检修通道，不需要为了物料转运额外调整产线布局。挂杆的最低高度距离地面350毫米，最高挂杆距离地面1100毫米，操作人员在挂取纸卷时不需要过度弯腰或抬手，符合工位作业的人机工程要求，能降低重复搬抬作业的劳动强度。底盘下方预留了100毫米的离地间隙，推行时不会被车间地面的焊缝、小型凸起杂物卡滞，四个脚轮中有两个带刹车结构，在工位旁临时停靠时踩下刹车就能固定车体，挂取纸卷时不会出现车体滑移的问题。

不同于通用型平板推车，这款载具的结构完全围绕纸卷类卷状物料的转运需求设计，没有多余的结构部件，整车焊接完成后只需要做表面喷塑处理，维护成本极低，日常使用中只需要定期给脚轮轴承加注润滑脂就能长期稳定运行。在木加工贴面车间的实际布局里，这类小车通常停靠在贴面机的上料工位旁，一次可以挂载两卷不同规格的贴面纸，上料时只需要把纸卷从挂杆上推到设备的上料轴上即可，不需要额外的吊装或多人配合搬抬，能有效缩短上料辅助时间，减少物料等待造成的产线空转。另外挂杆的悬臂长度经过核算，单根挂杆可承载的最大重量不低于80公斤，完全覆盖常规贴面纸卷的重量范围，不会出现挂杆弯曲变形的问题，立柱与挂杆的连接位置采用满焊工艺，焊后做了打磨处理，没有尖锐毛刺，不会刮破纸卷的表层材料。
